BPS 25-4S

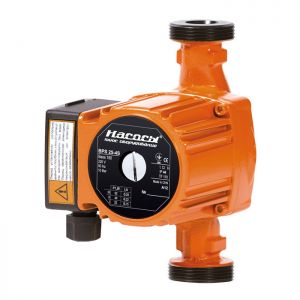

Циркуляційні насоси BPS 25-4S - особливості та сфери застосування

Насоси BPS 25-4S використовуються для забезпечення циркуляції рідкого теплоносія в таких системах:

• Системи опалення з відкритим і закритим контуром, одно- і двотрубного виконання;
• Сонячні енергетичні установки;
• Теплові насоси;
• Контури систем кондиціонування зі стабільним, а також зі слабо змінюються витратою робочої рідини.

Даний тип насосів забезпечує тривалу роботу, а також відрізняється високим ступенем надійності.

Насоси серії BPS 25-4S здатні забезпечити напір до 5,1 м.

Робота насоса можлива із застосуванням трьох ступенів швидкості, якими регулюється необхідний рівень подачі робочої рідини.

Конструкція циркуляційних наосом серії BPS 25-4S

Корпус насосів представлений у вигляді єдиного блоку, без розподілу на секції.

Насос встановлюється на трубопроводі в горизонтальному положенні.

Для виготовлення корпусу застосовується чавун. Використання даного матеріалу забезпечує високий ступінь міцності і стійкості насоса до механічних впливів.

Робоче відцентрове колесо ротора виконано з полімеру з термостійкими властивостями, і має закриту конструкцію. Ведучий вал передачі виконується з металокераміки, і встановлюється на радіальних підшипниках (для яких у виготовленні також застосовується металокераміка).

Для захисту ротора використовується спеціальна гільза. Також, для створення ефекту розпилення рідини в конструкції насоса встановлюється відбивач. Для виготовлення гільзи і відбивача застосовується нержавіюча сталь марки AISI304.

У комплекті застосовується асинхронний двигун. Корпус його виготовляється з алюмінію.

Ротор насоса має закриту конструкцію. Охолодження його забезпечується з використанням циркулює в системі рідини. При цьому ротор знаходиться в безпосередній взаємодії з нею, а тому насоси BPS 25-4S відносяться до насосів з так званим «мокрим» ротором.

Для регулювання потужності роботи насоса в його конструкції передбачено наявність механічного перемикача, який надає можливість змінювати швидкість потоку рідини, виходячи з трьох позицій.

Додатково комплект насоса забезпечується наявністю закріпних гайок і кабелем живлення.

Елементи конструкції

1 - Корпус насосної камери; 2 - Робоче колесо; 3 - Відбивач; 4 - Кільце ущільнювача; 5 - Радіальний керамічний підшипник; 6 Ротор; 7- Радіальний керамічний підшипник; 8 - Захисна гільза ротора; 9 - Гвинт; 10 - Кришка коробки висновків; 11 - Конденсатор; 12- Гвинт; 13 - Коробка висновків; 14- Корпус двигуна; 15 - Кільце ущільнювача; 16 - Статор; 17 - Введення кабелю; 18 - Інформаційна накладка; 19 - Перемикач швидкості; 20 - Панель висновків; 21 - Ущільнювальна прокладка; 22 - Ущільнювальна прокладка; 23 - Кільце ущільнювача; 24 - Резьбовая пробка; 25 - Гвинт.

Технічні особливості та вимоги до експлуатації насосів серії BPS 25-4S

• Рівень максимального робочого тиску насоса - 1 МПа (10 бар);
• Максимальний показник температури навколишнього простору + 40 ° С;
• Рекомендований рівень тиску на всмоктуванні не менше 1,5 м вод. ст. при показнику температури + 90 ° С (дані параметри дозволяють виключити появу кавитационного шуму);
• Максимальний показник частоти обертання валу ротора 2850 об / хв;
• Робоча напруга живлення двигуна 220 В;
• Робоча частота подається струму 50 Гц.

Максимального показника ККД насосів даної серії можна досягти при наступних рівнях напору:

• 1,3 м;
• 2,6 м;
• 2,8 м.

Нормальна робота насоса можлива при таких показниках:

• 0,6 м;
• 1,7 м;
• 1,9 м;
• 2,2 м;
• 3,6 м;
• 4,5 м.

Основні вимоги до ціркуліруемой рідини

• Відсутність агресивного характеру;
• Дуже низький ступінь в'язкості (за характером подібна воді);
• Чистота потоку;
• Абсолютно відсутність в обсязі волокон і твердих частинок;
• Максимальний рівень жорсткості - 10 мкг-екв / дм; ³
• Максимальна масова частка елементів заліза - 100 мкг / дм ^3;
• Максимальна кількість мідних частинок і сполук - 10 мкг / дм ^3;
• Максимальна кількість кисневих мас у воді - 20 мкг / дм; ³
• Максимальна кількість нефтеподобних частинок - 0,5 мг / дм ^3;
• Рекомендоване значення рН - 8,5-9,5;
• Максимальна кількість гліколю - 50%;
• Верхня і нижня межі межі температури циркулюючої рідини - від -10 ° С до + 110 ° С.

Відповідність стандартам і загальна безпека насоса

• Ступінь електрозахисту IP 44;
• Клас захисної ізоляції H;
• Однофазний насос із застосуванням конденсатора в коробці виводів;
• Монтаж насоса проводиться по відповідності з Додатком А стандарту ДСТУ 6134 (ISO 9906);
• Безпека обладнання відповідає стандартам ДСТУ IEC 60335-2-51-2007, ДСТУ ГОСТ 6134-2009 та ДСТУ 3135.0-95 .

Габаритні розміри

Графік залежності об'ємної подачі робочої рідини, від наданого насосом напору

Графік дозволяє визначити показники, які є актуальними при таких основних характеристиках циркулюючої рідини:

• Відсутність у складі газових речовин;
• Показник щільності - 1,0 кг / дм³;
• Рівень кінематичної в'язкості - 1 мм² / с;
• Температура рідини, яка транспортується в контурі - + 20 ° С;
• Висота всмоктування - 0 м.
