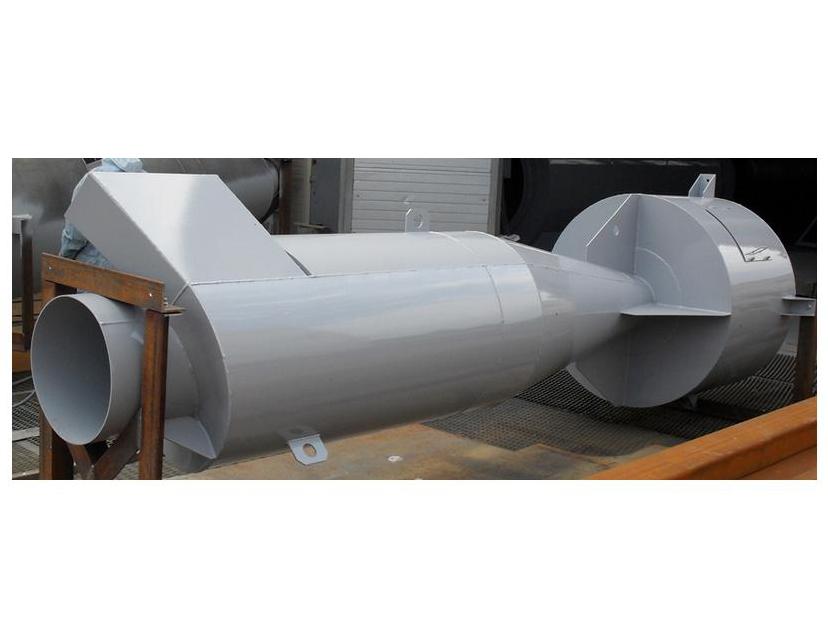

Циклон ЦН-15-1000

Артикул: -

(0)

Циклон ЦН-15-1000 активно використовують у промисловості для очищення повітря і газів від домішок у вигляді пилу, деревних і металевих частинок, піску і т.д. Він дуже ефективний у роботі з пилом розмірами більше середнього, ця модель є найбільш універсальною..

Характеристики

Продуктивність по повітрю: 7100-11300 м³/ч
Висота: 4560 мм
Дiаметр: 1000 мм
Вхідний патрубок: 670x270 мм
Маса: 450 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМІТКА: ціни на циклони ЦН-15-1000 з бункерами і групові циклони наведені нижче в таблицях.

Умовні позначення типорозміру одиночного і групового циклонів

ЦН - циклон НІІОгаза;
15 - кут нахилу вхідного патрубка відносно горизонталі (град.);
П, Л - «Праве» («Ліве») обертання газу; число після тире (1000) - внутрішній діаметр циліндричної частини циклона (мм);
наступна цифра (2) - кількість циклонів в групі;
У - з камерою очищеного газу у вигляді «улiтки»;
З - з камерою очищеного повітря у вигляді збірки;
П - пірамідальна форма бункера.

Циклон ЦН-15-1000 - призначення

Циклон ЦН-15-1000 - це універсальний промисловий агрегат, який служить для сухого та аспіраційного очищення повітря і газів. Має дуже широкий спектр дії і застосовується в різнопланових галузях промисловості. Очищення в циклоні здійснюється шляхом руху забрудненого повітря вниз циклона по спіралеподібній траєкторії. Під дією відцентрової сили частки повітря зміщуються до стінок циклона і обсипаються в бункер. Циклон ЦН-15-1000 в стандартній збірці не підходить для агресивних середовищ і складних умов. Для цього необхідно за замовленням виготовляти циклон в вибухозахисному виконанні. Така конструкція передбачає вибухові клапани і бункери мінімальних розмірів, щоб не накопичувався вибухонебезпечний пил. Наші клієнти завжди залишаються дуже задоволеними можливістю широкого спектру використання, виготовленням агрегатів під замовлення, а також якістю, ціною і термінами виготовлення циклонів цієї моделі.

Масова концентрація пилу в очищуваному газі, г/м³ - 250 для пилу, що слабко злипається - не більше 1000, для пилу середнього злипання - 250. Температура очищуваного газу, °С не більше 400. Тиск (розрідження), кПа (кгс/м²) не більше 5 (500).

Коефіцієнт гідравлічного опору циклонів:

для одиночного виконання 147
для групового виконання: з «улiткою» 175, зі збіркою 182
Оптимальна швидкість в циклоні 4 м/сек.

Циклон ЦН-15-1000 - технічне обслуговування

Періодично необхідно повністю оглядати всю систему, оскільки дуже важливий контроль рівня пилу. Як правило, він не повинен перевищувати рівень площини, що знаходиться на відстані 0,5 діаметра від кришки бункера. Час від часу пил, що накопичується, необхідно вивантажувати, у зв'язку з неповною автоматизацією циклона.

Більш докладну інформацію про циклон ЦН-15 дивіться

Циклони ЦН-15 - всі моделі

ЦН-15	ЦН-15хУП	ЦН-15х2СП	ЦН-15х2УП	ЦН-15х4СП

ЦН-15х4УП	ЦН-15х6СП	ЦН-15х6УП	ЦН-15х8СП	ЦН-15х8УП

Циклони ЦН-15-1000 з бункерами і групові циклони

Найменування	Продуктивнiсть, м³/ч	Розмiри в мм			Маса, кг		Цiна, грн., з ПДВ
		B L Н
1УП
Циклон ЦН-15-1000х1УП	7100-11300	1330	1330	6926	1170		37674
6УП
Циклон ЦН-15-1000х6УП	42600-67800	3180	3180	8226	6400	198720
6СП
Циклон ЦН-15-1000х6СП	42600-67800	3180	3180	8660	6180	191889

Циклон ЦН-15-1000 - характеристики

Характеристики
№ Циклона	ЦН-15-1000
Продуктивнiсть по повiтрю	7100-11300 м³/ч
Розмiри	1000х4560 мм
Маса	450 кг
