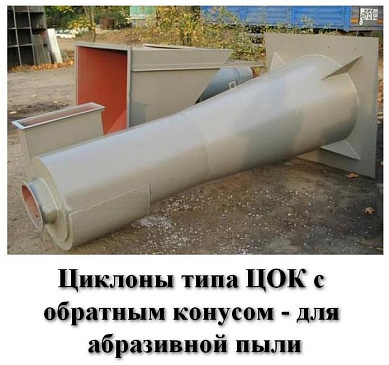

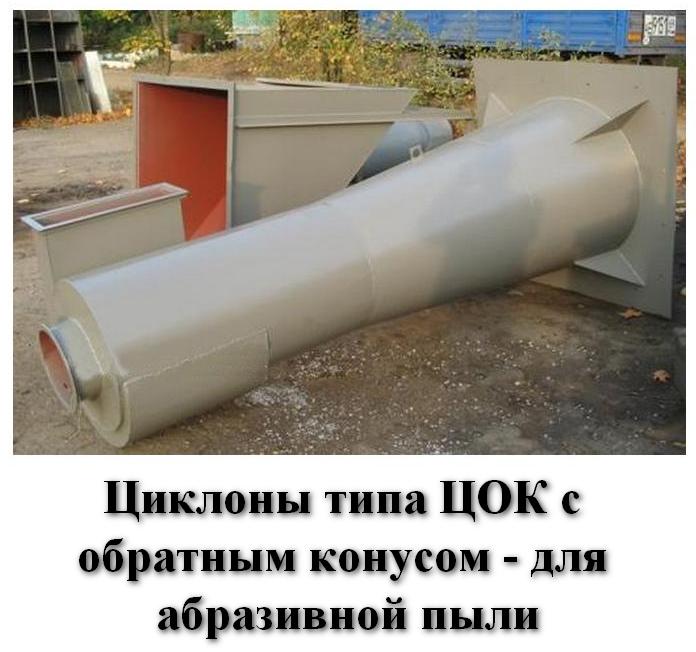

Циклон ЦОК-10

Артикул: -

(0)

Циклон ЦОК-10 дуже ефективний у роботі з пилом, що містить високий відсоток абразивних матеріалів.

Характеристики

Продуктивність по повітрю: 5250-7500 м³/ч
Діаметр: 645 мм
Висота: 3354 мм
Розмір патрубка: 168х645 мм
Маса: 184,28 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМІТКА: ціни на циклони ЦОК з бункером і висувним ящиком дані нижче в таблицях.

Циклон ЦОК-10 спроектований для санітарної очистки викидів тягодуттьових машин від пилу, що характеризуються підвищеною абразивністю. Також допускається використання для очищення газових сумішей від липкого пилу у вигляді тальку і сажі. Виготовляються ці циклони в кліматичному виконанні «УХЛ». Виготовляється Циклон ЦОК-10 з вуглецевої сталі, яка не піддається корозії.

Масова концентрація пилу в очищуваному газі, г/м³ – 1000, для пилу, який злипається слабо не більше 1000, для пилу, який має середній відсоток злипання 250. Температура очищуваного газу, °С не більше 150. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500). Коефіцієнт гідравлічного опору циклонів: для одиночного виконання 95. Тиск в циклоні 1150 Па. Оптимальна швидкість в циклоні 4,5 м/сек.

Циклон ЦОК-10 – технічне обслуговування

Процес роботи циклона не доведений до повного автоматизму, тому дуже важливо контролювати рівень пилу, який не повинен підніматися вище рівня площини, що знаходиться на відстані 0,5 діаметра від кришки самого бункера. Для цього потрібно вивантажувати пил час від часу. Також необхідно періодично здійснювати повний огляд агрегата.

Більш докладну інформацію про циклони типу ЦОК дивіться ТУТ!

Схема установочних розмірів до циклону ЦОК-10

COK_4ertej_ukr

Таблиця установочних розмірів до циклону ЦОК-10

Розміри, мм
D	D1	D2	Н	АхБ
645	1150	325	3354	168х645

Циклони ЦОК з бункером

Циклон ЦОК-10 для абразивного пилу, в комплекті з бункером
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-10	5250-7500	1494	5467	588,74	19076

Схема установочних розмірів до циклону ЦОК-10 з бункером

COK_4ertej_bunker_ukr

Таблиця установочних розмірів до циклону ЦОК-10 з бункером

Розміри з бункером, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
645	323	1494	838.5	1290	484	5467	2113	1290	323

Циклони ЦОК з висувним ящиком

Циклон ЦОК-10 для абразивного пилу, в комплекті з висувним ящиком
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-10	5250-7500	1612,5	3854	351,94	12828

Схема установочних розмірів до циклону ЦОК-10 з висувним ящиком

COK_4ertej_yashik_ukr

Таблиця установочних розмірів до циклону ЦОК-10 з висувнимм ящиком

Розміри з висувним ящиком, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
645	323	1613	838.5	1290	484	3854	2113	1290	323

Характеристики
№ Циклона	ЦОК-10
Продуктивнiсть по повiтрю	5250-7500 м³/ч
Дiаметр	645 мм
Висота	3354 мм
Розмір патрубка	168х645 мм
Маса	184,28 кг
