Циклон ЦОК-11

Артикул: -

(0)

Циклон ЦОК-11 - пиловловлююча машина для сучасного металообробного сектора, надійна та ефективна.

Характеристики

Продуктивність по повітрю: 6130-8740 м³/ч
Діаметр: 695 мм
Висота: 3614 мм
Розмір патрубка: 180х695 мм
Маса: 212,21 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМІТКА: ціни на циклони ЦОК з бункером і висувним ящиком дані нижче в таблицях.

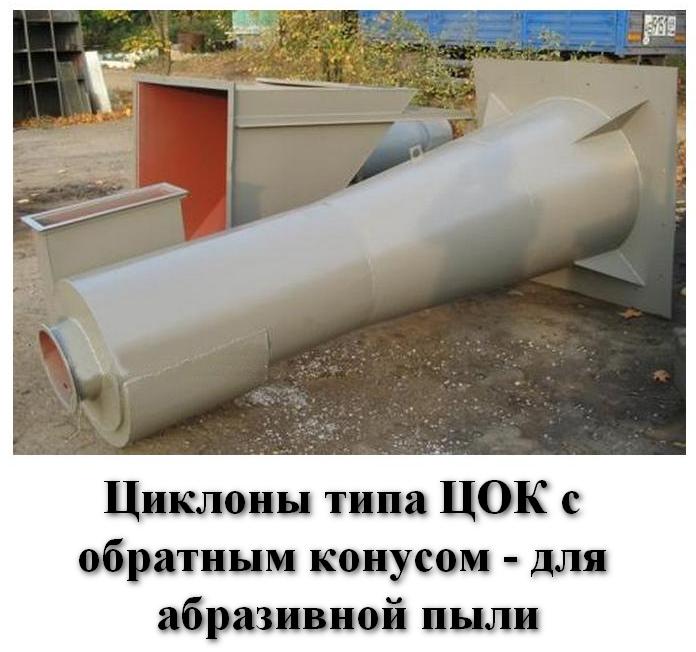

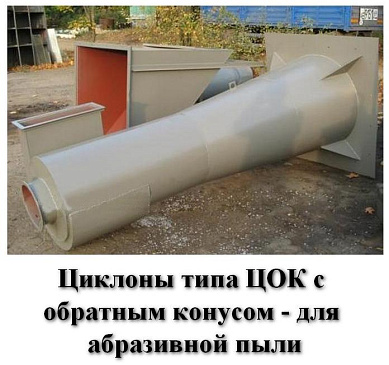

Циклон ЦОК-11 - промисловий уловлювач пилу. Найчастіше дана установка використовується на підприємствах з обробки металевих деталей. Застосовується для очищення повітряних потоків в ливарних цехах і цехах механічної обробки металу. Конструкція зворотного конуса істотно підвищує витривалість агрегату до високої абразивності пилу. Розрізняють циклони ЦОК з двома видами пилозбірників - пилозбірник у вигляді бункера і у вигляді висувного ящика.

Масова концентрація пилу в очищуваному газі, г/м³ – 1000, для пилу, який злипається слабо не більше 1000, для пилу, який має середній відсоток злипання 250. Температура очищуваного газу, °С не більше 150. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500). Коефіцієнт гідравлічного опору циклонів: для одиночного виконання 95. Тиск в циклоні 1150 Па. Оптимальна швидкість в циклоні 4,5 м/сек.

Циклон ЦОК-11 – технічне обслуговування

У процесі роботи циклона дуже важливо стежити за рівнем пилу: він не повинен перевищувати рівень площини, що знаходиться на 0,5 діаметра від кришки бункера. Для цього необхідно постійно вивантажувати пил в разі потреби. Також потрібно час від часу здійснювати повний технічний огляд пристрою.

Більш докладну інформацію про циклони типу ЦОК дивіться ТУТ!

Схема установочних розмірів до циклону ЦОК-11

COK_4ertej_ukr

Таблиця установочних розмірів до циклону ЦОК-11

Розміри, мм
D	D1	D2	Н	АхБ
695	1240	350	3614	180х695

Циклони ЦОК з бункером

Циклон ЦОК-11 для абразивного пилу, в комплекті з бункером
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-11	6130-8740	1594	5852	654,1	21192

Схема установочних розмірів до циклону ЦОК-11 з бункером

COK_4ertej_bunker_ukr

Таблиця установочних розмірів до циклону ЦОК-11 з бункером

Розміри з бункером, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
695	348	1594	903.5	1390	521	5852	2238	1390	348

Циклони ЦОК з висувним ящиком

Циклон ЦОК-11 для абразивного пилу, в комплекті з висувним ящиком
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-11	6130-8740	1737,5	4114	401,62	14639

Схема установочних розмірів до циклону ЦОК-11 з висувним ящиком

COK_4ertej_yashik_ukr

Таблиця установочних розмірів до циклону ЦОК-11 з висувнимм ящиком

Розміри з висувним ящиком, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
695	348	1738	903.5	1390	521	4114	2238	1390	348

Характеристики
№ Циклона	ЦОК-11
Продуктивнiсть по повiтрю	6130-8740 м³/ч
Дiаметр	695 мм
Висота	3614 мм
Розмір патрубка	180х695 мм
Маса	212,21 кг
