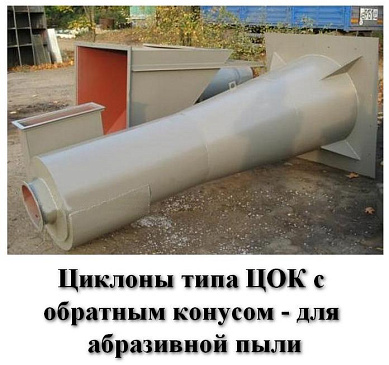

Циклон ЦОК-4

Артикул: -

(0)

Циклон ЦОК-4 має основною сферою використання цехи по механічній обробці металу, а також інші промислові об'єкти.

Характеристики

Продуктивність по повітрю: 880-1170 м³/ч
Діаметр: 250 мм
Висота: 1300 мм
Розмір патрубка: 65х250 мм
Маса: 30,52 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМІТКА: ціни на циклони ЦОК з бункером і висувним ящиком дані нижче в таблицях.

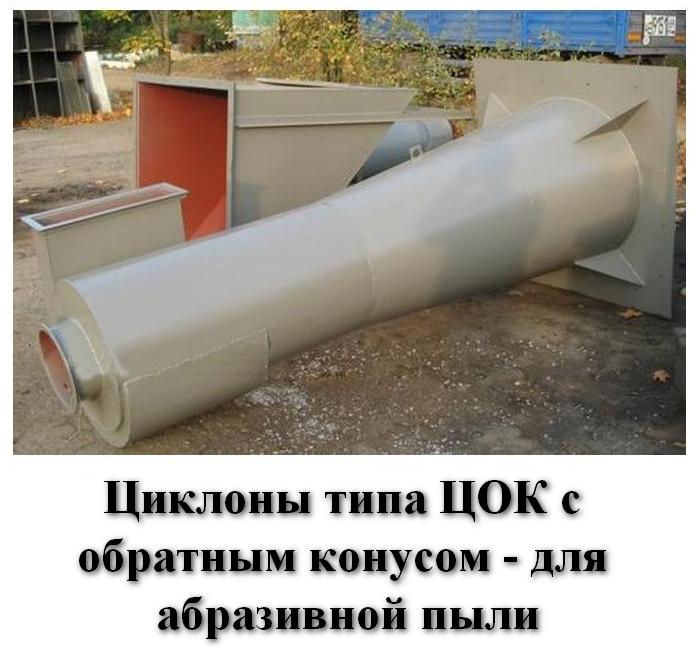

Циклон ЦОК-4 створений для роботи в сфері металообробки. Широко застосовується в сталеливарних, термічних цехах і цехах механічної обробки металу. Даний агрегат очищає пневмотранспортні системи від пилу підвищеної абразивності і пилу, що злипається, у вигляді тальку і сажі. Не використовується для очищення газових сумішей від інших типів липкого пилу. Завдяки конструкції зворотного конуса пил з підвищеною абразивністю не так сильно стирає апарат.

Масова концентрація пилу в очищуваному газі, г/м³ – 1000, для пилу, який злипається слабо не більше 1000, для пилу, який має середній відсоток злипання 250. Температура очищуваного газу, °С не більше 150. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500). Коефіцієнт гідравлічного опору циклонів: для одиночного виконання 95. Тиск в циклоні 1150 Па. Оптимальна швидкість в циклоні 4,5 м/сек.

Циклон ЦОК-4 – технічне обслуговування

Рівень пилу не повинен перевищувати рівень площини під час роботи циклона. Ця спеціальна площина розташована на відстані 0,5 діаметра від кришки бункера циклона. Безперервне вивантаження пилу і регулярний техогляд забезпечать ефективну і якісну роботу пристрою.

Більш докладну інформацію про циклони типу ЦОК дивіться ТУТ!

Схема установочних розмірів до циклону ЦОК-4

COK_4ertej_ukr

Таблиця установочних розмірів до циклону ЦОК-4

Розміри, мм
D	D1	D2	Н	АхБ
250	490	125	1300	65х250

Циклони ЦОК з бункером

Циклон ЦОК-4 для абразивного пилу, в комплекті з бункером
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-4	880-1170	568	2425	64,75	2176

Схема установочних розмірів до циклону ЦОК-4 з бункером

COK_4ertej_bunker_ukr

Таблиця установочних розмірів до циклону ЦОК-4 з бункером

Розміри з бункером, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
250	125	568	325	500	188	2425	1125	500	125

Циклони ЦОК з висувним ящиком

Циклон ЦОК-4 для абразивного пилу, в комплекті з висувним ящиком
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-4	880-1170	625	1800	73,24	2768

Схема установочних розмірів до циклону ЦОК-4 з висувним ящиком

COK_4ertej_yashik_ukr

Таблиця установочних розмірів до циклону ЦОК-4 з висувнимм ящиком

Розміри з висувним ящиком, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
250	125	625	325	500	188	1800	1125	500	125

Характеристики
№ Циклона	ЦОК-4
Продуктивнiсть по повiтрю	880-1170 м³/ч
Дiаметр	250 мм
Висота	1300 мм
Розмір патрубка	65х250 мм
Маса	30,52 кг
