Циклон ЦОК-7

Артикул: -

(0)

Циклон ЦОК-7 спроектований для відділення сажі і тальку, найбільш часто застосовується для боротьби з високоабразивним пилом.

Характеристики

Продуктивність по повітрю: 2620-3760 м³/ч
Діаметр: 455 мм
Висота: 2366 мм
Розмір патрубка: 120х455 мм
Маса: 93,48 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМІТКА: ціни на циклони ЦОК з бункером і висувним ящиком дані нижче в таблицях.

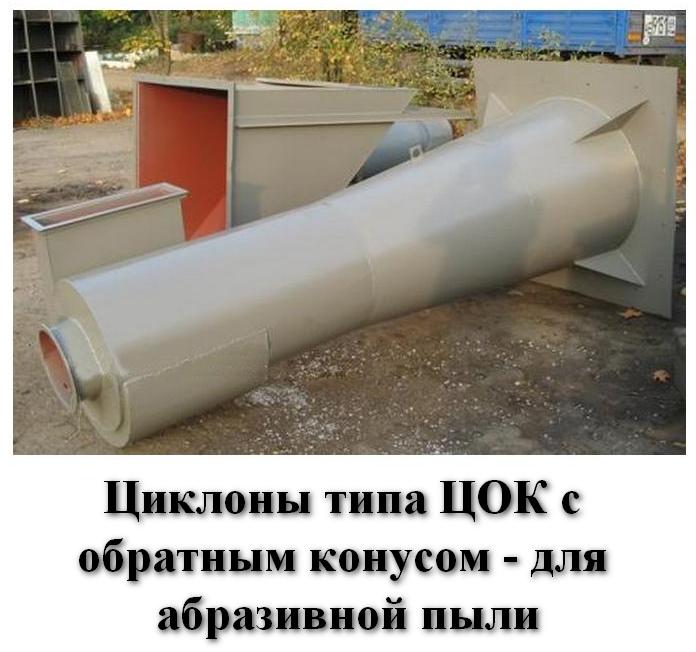

Циклон ЦОК-7 вважається одним з кращих уловлювачів пилу. Зворотний конус в конструкції даної установки збільшує працездатність і ефективність роботи з високоабразивним пилом. Крім цього, даний циклон здатний працювати з липким пилом обмеженого характеру (сажа, тальк). Широко застосовується в сфері металообробки: в термічних цехах, в заточувальних установках, сталеливарних цехах і цехах механічної обробки металу.

Масова концентрація пилу в очищуваному газі, г/м³ – 1000, для пилу, який злипається слабо не більше 1000, для пилу, який має середній відсоток злипання 250. Температура очищуваного газу, °С не більше 150. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500). Коефіцієнт гідравлічного опору циклонів: для одиночного виконання 95. Тиск в циклоні 1150 Па. Оптимальна швидкість в циклоні 4,5 м/сек.

Циклон ЦОК-7 – технічне обслуговування

Як і будь-який інший техніці, циклонам також необхідний періодичний огляд. Під час їх роботи важливо здійснювати безперервне вивантаження пилу, так як його рівень повинен бути не вищим рівня площини, розташованої на 0,5 діаметра від кришки бункера циклона.

Більш докладну інформацію про циклони типу ЦОК дивіться ТУТ!

Схема установочних розмірів до циклону ЦОК-7

COK_4ertej_ukr

Таблиця установочних розмірів до циклону ЦОК-7

Розміри, мм
D	D1	D2	Н	АхБ
455	840	230	2366	120х455

Циклони ЦОК з бункером

Циклон ЦОК-7 для абразивного пилу, в комплекті з бункером
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-7	2620-3760	1040	4004	230,61	7749

Схема установочних розмірів до циклону ЦОК-7 з бункером

COK_4ertej_bunker_ukr

Таблиця установочних розмірів до циклону ЦОК-7 з бункером

Розміри з бункером, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
455	228	1040	591.5	910	341	4004	1638	910	228

Циклони ЦОК з висувним ящиком

Циклон ЦОК-7 для абразивного пилу, в комплекті з висувним ящиком
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-7	2620-3760	1137,5	2866	191,58	7192

Схема установочних розмірів до циклону ЦОК-7 з висувним ящиком

COK_4ertej_yashik_ukr

Таблиця установочних розмірів до циклону ЦОК-7 з висувнимм ящиком

Розміри з висувним ящиком, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
455	228	1138	591.5	910	341	2866	1638	910	228

Характеристики
№ Циклона	ЦОК-7
Продуктивнiсть по повiтрю	2620-3760 м³/ч
Дiаметр	455 мм
Висота	2366 мм
Розмір патрубка	120х455 мм
Маса	93,48 кг
