Циклон ЦОК-8

Артикул: -

(0)

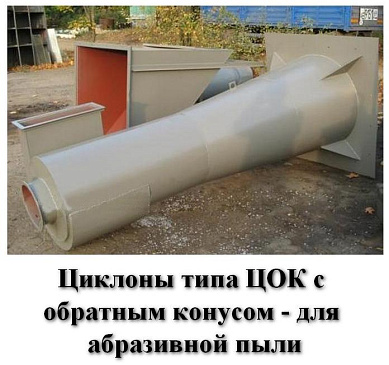

Циклон ЦОК-8 ??служить для видалення нелипкого абразивного пилу в металообробці. Можливе застосування даної моделі циклону для роботи з сажею і тальком.

Характеристики

Продуктивність по повітрю: 3500-5000 м³/ч
Діаметр: 525 мм
Висота: 2730 мм
Розмір патрубка: 135х525 мм
Маса: 123,5 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМІТКА: ціни на циклони ЦОК з бункером і висувним ящиком дані нижче в таблицях.

Циклон ЦОК-8 один з кращих пиловловлювачів. Даний агрегат складається з таких частин: корпус з вхідним патрубком, внутрішній конус, вихлопна труба і пилозбірник (як правило, бункер або висувний ящик). Якщо апарат працює з сухим пилом, кут при основі внутрішнього конуса буде дорівнює 45 градусам, в разі роботи з сажею і тальком - 60. Очищене повітря виходить через вихлопну трубу, пил накопичується в пилозбірнику.

Масова концентрація пилу в очищуваному газі, г/м³ – 1000, для пилу, який злипається слабо не більше 1000, для пилу, який має середній відсоток злипання 250. Температура очищуваного газу, °С не більше 150. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500). Коефіцієнт гідравлічного опору циклонів: для одиночного виконання 95. Тиск в циклоні 1150 Па. Оптимальна швидкість в циклоні 4,5 м/сек.

Циклон ЦОК-8 – технічне обслуговування

Робота циклона не базується на повній автоматиці, тому важливо контролювати рівень пилу, стежити за тим, щоб він не піднімався вище рівня площини, яка знаходиться на відстані 0,5 діаметра від кришки бункера. З цією метою необхідно час від часу вивантажувати пил. Також важливо періодично здійснювати техогляд агрегата.

Більш докладну інформацію про циклони типу ЦОК дивіться ТУТ!

Схема установочних розмірів до циклону ЦОК-8

COK_4ertej_ukr

Таблиця установочних розмірів до циклону ЦОК-8

Розміри, мм
D	D1	D2	Н	АхБ
525	950	265	2730	136х525

Циклони ЦОК з бункером

Циклон ЦОК-8 для абразивного пилу, в комплекті з бункером
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-8	3500-5000	1254	4543	438,69	14214

Схема установочних розмірів до циклону ЦОК-8 з бункером

COK_4ertej_bunker_ukr

Таблиця установочних розмірів до циклону ЦОК-8 з бункером

Розміри з бункером, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
525	263	1254	682.5	1050	394	4543	1813	1050	263

Циклони ЦОК з висувним ящиком

Циклон ЦОК-8 для абразивного пилу, в комплекті з висувним ящиком
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-8	3500-5000	1312,5	3230	244,84	9255

Схема установочних розмірів до циклону ЦОК-8 з висувним ящиком

COK_4ertej_yashik_ukr

Таблиця установочних розмірів до циклону ЦОК-8 з висувнимм ящиком

Розміри з висувним ящиком, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
525	263	1313	682.5	1050	394	3230	1813	1050	263

Характеристики
№ Циклона	ЦОК-8
Продуктивнiсть по повiтрю	3500-5000 м³/ч
Дiаметр	525 мм
Висота	2730 мм
Розмір патрубка	135х525 мм
Маса	123,5 кг
