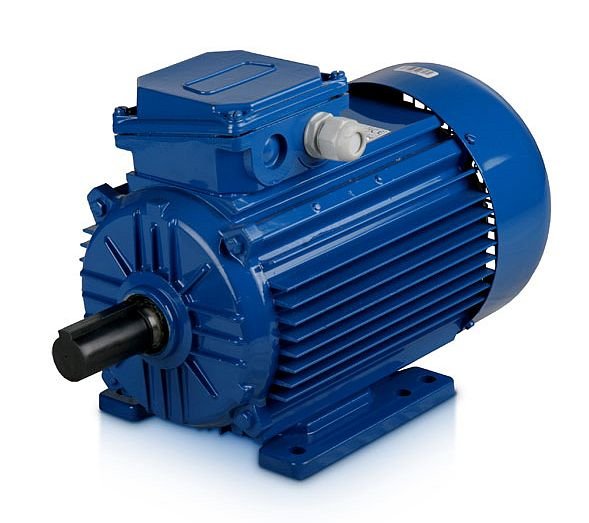

Електродвигун 22 кВт АІР200М6 | АІР 200 М6

Електродвигун АІР200М6 / АІР 200 М6 (електродвигуни 22 кВт 1000 об \ хв.)

Технічні дані:

при напрузі 380 В, частотою 50 Гц

Загальні відомості:

Електродвигуни АІР - це асинхронні машини, які мають найкращі показники ефективності роботи, відрізняються високою надійністю, призначені для тривалої роботи, широко доступні, і практично не замінні. Асинхронні електродвигуни виготовлені за міжнародним стандартом, що передбачає їх низьку інтенсивність відмов при роботі і експлуатації. Коду асинхронні електродвигуни постійно профілактично обслуговуються, то довговічність стабільної роботи досягає 9-12 років. Електромотори АІР здатні якісно виконувати технічні та електричні функції тому вони широко застосовуються у всіх технічних областях. Ремонтопридатність, є важливим показником надійності асинхронної електричної машини, якщо електродвигуні виявляється якась нибуть несправність, вона легко усувається.

 Розшифровка маркування електродвигуна 22 кВт АІР200М6:

• АІР - спеціалізована серія асинхронного двигуна, яка взаємозамінними випускаються моделі 4А200М6, 5А200М6, АД200М6, АІР200М6, АДМ200М6, АІ200М6;

• 200 - висота валу від станини до центру осі двигуна, мм;
• М - довжина ротора (вала);
• 6 - кількість полюсів, дорівнює 1000 об \ хв.

Монтажні виконання в електродвигуні 22 кВт АІР 200 М6:

• IM 1081 лапи;
• IM 2081 комбінований;
• IM 3081 фланець;
• IM 2181, 2182, IM 3681, IM 3682 - монтажні виконання робляться під замовлення.

Технічні характеристики на електродвигун 22 кВт АІР200М6:

• Матеріалом корпусу двигуна АІР200М6, є сірий чавун;

• Основне напруга при якому працює двигун - 380 В, при напрузі 220 В, працює за допомогою з конденсатора, частота 50 Гц, в разі потреби 60 Гц;
• Електромотор АІР 200 М6, має діаметр вала D = 60 мм;
• Шарикопідшипники в двигуні поліпшеної якості, переважно зменшити звук до 56 дБ;
• Клас захисту двигуна IP55, який захищає електромотор від пилу і води;
• Клас захисту струмопроводу IP55, нагревостойкость струмопроводу витримує температуру 155,40С і відноситься до класу F;
• Маса двигуна 195 кг;
• Оптимальна температура для нормальної роботи електродвигуна відповідає -39,60С, + 43,60С;
• ККД = 76,8%, відповідає високій ефективності роботи асинхронного двигуна АІР 200 М6;
• Повна продуктивність 44000 годину.

Виконання монтажу і центрування електродвигуна 22 кВт АІР200М6:

 Все, що описано про електродвигун АІР200М6, актуально до кожної серії загальнопромислового асинхронного трифазного електродвигуна 4А200М6, АД200М6, АІР200М6, 5А200М6, АДМ200М6, АІ200М6.

   Коли електродвигун 22 кВт АІР 200 М6 доставлений до місця установки, він встановлюється на необхідну основу. Такою підставою, є плита, або рама. Горизонтальна площина з різними покриттями, є підставою для кріплення. Прикладом, на якому кріпляться рами, плити, може бути бетонний фундамент, до якого за допомогою болтів, кріпляться рами. Отвори на рамах робляться заводом-виробником. Коли отвори в рамі (або плиті) не здійснено, необхідно спочатку нанести розмітку, а потім за допомогою свердла їх зробити. Крім цього, потрібно заміряти висоту валу механізму і електродвигуна, щоб при з'єднанні цих двох механізмів визначити при необхідності товщину підкладок під лапи. Вона передбачається в межах 2 - 7 мм, для зручності центрування двигуна. Двигун змінного струму 22 кВт АІР 200 М6 центрується щодо вала, при встановленні його на раму або плиту. Способи вирівнювання обох механізмів (по центру) застосовують залежно від використовуваної передачі. Правильність роботи механізму з асинхронним електродвигуном при клинопасовій передачі, який обертається з його допомогою, є паралельність валів обох механізмів. Також необхідно, щоб середні лінії по ширині шківів збігалися. Якщо збіг шківів не дотримується, то при роботі ремінь може зіскакувати. Важливим моментом при центрування, є величини зазорів, які повинні бути рівними між напівмуфтами. Таке досягнення центрування двигуна 22 кВт АІР 200 М6 з механізмом досягають необхідного взаємного положення. Такий результат досягається при переміщенні асинхронного електродвигуна на невеликі відстані. Перед тим, як зробити центрування двигуна з механізмом при з'єднанні муфтою - робиться перевірка на міцність полумуфт. Двома способами можна зробити центрування: попереднім і остаточним. Перша проводиться лінійкою або кутником, другу вимірюють по центрувальні скобам.

Таблиця взаємозамінності - електродвигун 22 кВт АІР200М6:
