Акумулюючий бак Drazice NAD 750 v4
Ця модель накопичувального бака виготовляється з фланцем. Має п'ять патрубків. Застосовується бак для заощадження зайвого тепла від теплового генератора системи обігріву. Має знімну теплоізоляцію з поліуретану. Акумулююча ємність виготовлена зі сталі.

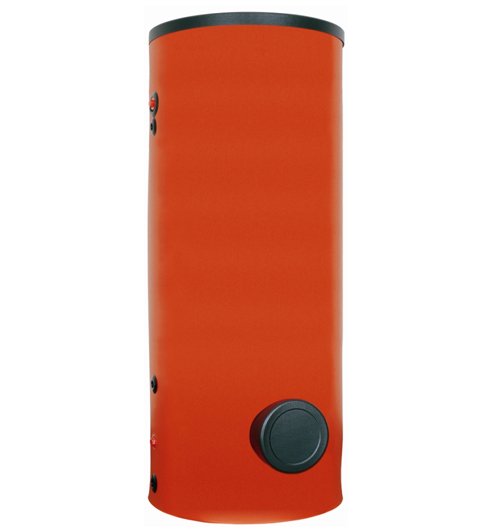

Акумулюючий бак Drazice NAD 750 v4
Накопичувальний бак Drazice NAD 750 v4 використовується для заощадження тепла від теплового генератора системи обігріву. Працює цей бак з електричним котлом, тепловим насосом, твердопаливним котлом і сонячним колектором. Бак має круглу форму, тип установки - вертикальний, підлоговий.
Конструктивні особливості акумулюючої ємності Drazice NAD 750 v4:
- Для установки додаткової системи обігріву, наприклад теплового насоса, застосовується трубчастий спіралеподібний рекуператор (теплообмінник) площа поверхні 1,5 м2;
- Експлуатація накопичувальної ємності в системі обігріву разом з електричним котлом, дає можливість використовувати котел в економному режимі і нагрівати воду вночі, оплачуючи при цьому за електрику по нічному зниженому тарифом;
- Експлуатація акумулюючого бака в системі обігріву разом з твердопаливним котлом, дозволяє використовувати котел в економному і комфортному для користувача режимі;
- Ємність обладнана 5-ма патрубками в діаметрі 5/4", двома патрубками діаметром 1/2", 2 патрубка 1", на прохання клієнта кількість і розміщення патрубків можна поміняти;
- Для установки електронагрівального елемента (ТЕНа) який купується як додаткове обладнання, застосовується фланець з міжцентровим проміжком болтів в 210 мм, в звичайному виготовленні бака фланець заглушений;
- Акумулююча ємність і трубчастий рекуператор виготовляються зі сталі, в середині резервуар нічим не обробляється;
- Теплоізоляція з поліуретану без фреону йде знімна, вона знаходиться в чохлі зі штучної шкіри на змійці;
- Доставляється накопичувальний бак з кріпленнями, ручкою термостата, прокладкою і документами на нього.
Розріз акумулюючого бака Drazice NAD 750 v4
Умовні позначення на розрізі акумулюючого бака Drazice NAD 750 v4
|
|||
| 1. |
Входи води в аккум. бака, внутрішній G 5/4". |
7. |
Вихід води з акумулюючого бака (поворотна вода) внутр. G 5/4". |
| 4. | Вихід акумульованої гарячої води (деаерація) зовн. G 1". | 8. |
Фланець діаметром 210 мм для установки ТРК, окрема сис-ма опалювання, геліосистема. |
| 5. | Вхід води в акумулює бак (випуск) зовн. G 1". | 9. | Вхід опалювальної води, зовн. G 1". |
| 6. | Гільзи для датчиків (термометр, термостат) внутр. G 1/2". | 10. | Вихід гарячої води G 1". |
|
Акумулюючий бак Drazice NAD 750 v4 |
|||
|
|
|||
Параметри |
Од. вим.. |
Drazice |
|
NAD 750 v4
|
|||
| Об'єм | л | 750 | |
| Максимальний тиск бака | Бар | 6 | |
| Максимальний тиск теплообмінника | Бар | 10 | |
| Макс. температура опалювальної води в баку | ºС | 90 | |
| Макс. температура опалювальної води в теплообміннику | ºС | 110 | |
| Вага | кг | 147 | |
| Максимальна кількість і потужність електричного нагрівального елемента серії TJ 6/4 " | кс/кВт | 1*9 | |
| Максимальна кількість і потужність електричного нагрівального елемента серії TPK 210-12 [ | кс/кВт | 1*12 | |
| Поліуретанова теплоізоляція без фреону | мм | 100 | |
