Вентилятор з радіальним переміщенням повітря. Застосовується низький тиск.
Вентилятори низького тиску ВЦ 4-75 типорозміру №2,5 (0,37 / 1500)Даний вентилятор забезпечує одностороннє всмоктування застосовуваної в системі газової суміші. Згідно конструктивних особливостей, даний вентилятор відноситься до типу виконання 1. У конструкції застосовується відцентрове радіальне колесо з 12-ма лопатями, відігнутими в напрямку назад. Обертання колеса можливе як в правостороннем, так і в лівосторонньому напрямку. Застосування вентилятора допускається для переміщення повітря, а також для інших газових і газо-повітряних сумішей, склад яких не робить агресивного і корозійного впливу на елементи конструкції вентилятора. Вимоги до експлуатації виділяють такі основні характеристики, якими має володіти переміщувана вентилятором газова суміш:
Якщо все ж є необхідність застосування даного вентилятора в системі з переміщенням в кагалом газової суміші з властивостями, здатними викликати корозію - варто застосовувати вентилятор з алюмінієвого сплаву. Розміщення корпусу вентилятора (вид з боку всмоктування)Застосовувані матеріали в конструюванні вентиляторів ВЦ 4-75 №2,5 (0,37 / 1500)Конструювання та підбір матеріалів для виконання конструкції деталей вентилятора виконується в порівнянні з вимогами ТУ У 29.2-00909779-002-2009. Згідно з цим стандартом, конструювання вентилятора ВЦ 4-75 №2,5 (0,37 / 1500) виконується із застосуванням таких матеріалів:
загальнопромислового є вентилятори з вуглецевої сталі, які використовуються при переміщенні більшості газо-повітряних сумішей. Допускається застосування такого вентилятора для переміщення сумішей неагресивного характеру, які в цілому не викликають зниження корозійної стійкості, а також не впливають агресивним чином на елементи вентилятора. Також основною вимогою є наявність пилу до 100 мг / м 3, і відсутність липкості, пилу і волокон. До вибухонебезпечним відносяться вентилятори, виконані зі сплавів алюмінію, а також різнорідних металів. Нержавіюча сталь застосовується як матеріал для корозієстійкого вентилятора. Такі вентилятори використовуються в тому випадку, коли в системі переміщаються речовини, які можуть прискорювати корозію вуглецевої сталі, але не викликають агресивних впливів на нержавіючу сталь. Сплави алюмінію і різнорідні метали застосовуються для конструювання вентиляторів, які переміщують суміші парів і газів без агресивних забруднень, категорій IIА, IIВ , а також інших сумішей, які не включають вибухових речовин і не викликають прискореного темпу корозії алюмінієвих сплавів і вуглецевої сталі відповідно. У разі використання алюмінієвого сплаву не допускається переміщення коксового газу, оксіетилен, оксіпропілена, формальдегіду, етілтрі-хлор-етилену, етилену, вініл-трихлор-селену, етілді-хлорсілена. Позначення вентиляторів залежно від призначення і матеріалів проточної частини
Напрями застосування вентиляторів ВЦ 4-75 №2,5 (0,37 / 1500)Вентилятор ВЦ 4-75 №2,5 (0,37 / 1500) часто застосовується в наступних системах:
Конструкція і функціонування вентилятора ВЦ 4-75 (0,37 / 1500) типорозміру 2,5Основні конструктивні елементи:
Вентилятор, виходячи з типу конструкції корпусу, відноситься до пристроїв типу «равлик». Корпус також надає можливість зміни вертикального розташування вихлопу шляхом повороту. Станина вентилятора є основною, на якій закріплюються кожух і електродвигун вентилятора. Встановлюється двигун моделі АИР63В4 потужністю 0,37 кВт. Також станина дозволяє виконати монтаж вентилятора на фундаментне підстава, в тому числі із застосуванням вібороізоляторов. Для виконання кріплення підставу станини спеціально оснащується отворами. Повітря потрапляє до вентилятора з вхідного патрубка, і проходить через повітряний колектор. Колектор вентилятора має форму конуса. З колектора передача повітря виконується до робочого колеса вентилятора. Колесо вентилятора обертається із застосуванням відцентрових сил. Для захоплення повітря виконано його оснащення загнутими назад лопатями в кількості дванадцяти штук. Повітря потрапляє в конструкцію в радіальному напрямку, під кутом 90 °. В цілому, колесо складається з двох частин, які з'єднані між собою за допомогою маточини. Обертання колеса можливе як в праву, так і в ліву сторону. Лопатки вентилятора дозволяють ефективно захоплювати повітря і переміщати його далі, по необхідному каналу. Допускається вібрація вентилятора на рівні 5 мм / с. Регулювання кількості повітряної суміші, яка передається до колеса з колектора, виконується шляхом осьового переміщення колектора у вхідному патрубку, в якому він розміщений. Після проходження через робоче колесо, захоплюваний лопатками повітря під тиском переміщається в равлика вентилятора (його спіралевидні корпус). Висновок повітряної суміші виконується через вихлопну частину корпусу вентилятора. |
Характеристика |
Значення |
Номер виконання |
1 |
Тип електродвигуна |
|
Потужність електродвигуна, кВт |
0,37 |
Частота обертів вала двигуна, об / хв |
1500 |
Повний тиск, Па |
145 |
Продуктивність, тис. М 3/ год |
0,69 |
Гранично-допустима температура газових сумішей, ° С |
+ 80 |
Гранична концентрація бруду і пилу, мг / м 3 |
100 |
Допустима вібрація вентилятора, мм / с |
5 |
Діапазон температур для експлуатації, ° С |
- 40 ... + 40 |
Маса вентилятора, кг |
27 |
Позначення вентилятора |
Частота обертання, -10%, об / хв |
Максимальний сумарний рівень шумової характеристики, дБ |
(0,37 / 1500) |
1500 |
67 |
Модель вентилятора |
A |
D |
D1 |
d |
d1 |
d2 |
h |
L |
L1 |
L2 |
L3 |
L4 |
C |
C2 |
t |
T |
T2 |
N |
N1 |
n |
ВР 80-75-2,5 (0,37 / 1500) |
162,5 |
253 |
280 |
7,3 |
8 |
10 |
320 |
600 |
140 |
45 |
320 |
256 |
184 |
234 |
100 |
100 |
205 |
8 |
8 |
1 |
Типорозмір |
D/Dн |
Електродвигун |
Продуктивність, м3/год |
Повний тиск, Па |
Маса вентилятора, кг |
||
Тип |
Частота, об/хв |
Потужність, кВт |
|||||
2,5 |
Зменшений діаметр робочого колеса |
||||||
0,9 |
АИР56А4 |
1500 |
0,12 |
0,4 - 0,8 |
120 - 70 |
24 |
|
АИР56В4 |
0,18 |
0,5 - 0,9 |
130 - 75 |
24 |
|||
АИР63А4 |
0,25 |
0,5 - 0,9 |
130 - 75 |
27 |
|||
АИР63А2 |
3000 |
0,37 |
0,85 - 1,65 |
490 - 300 |
27 |
||
АИР63В2 |
0,55 |
0,85 - 1,65 |
490 - 300 |
27 |
|||
0,95 |
АИР56А4 |
1500 |
0,12 |
0,45 - 0,85 |
150 - 95 |
24 |
|
АИР56В4 |
0,18 |
0,55 - 0,95 |
150 - 95 |
24 |
|||
АИР63А4 |
0,25 |
0,55 - 0,95 |
150 - 95 |
27 |
|||
АИР63А2 |
3000 |
0,37 |
0,9 - 1,7 |
350 - 530 |
27 |
||
АИР63В2 |
0,55 |
0,9 - 1,7 |
350 - 530 |
27 |
|||
Номінальний діаметр робочого колеса |
|||||||
1 |
АИР56А4 |
1500 |
0,12 |
0,45 - 1,0 |
110 - 170 |
24 |
|
АИР56В4 |
0,18 |
0,55 - 1,0 |
110 - 170 |
24 |
|||
АИР63А4 |
0,25 |
0,55 - 1,0 |
110 - 170 |
27 |
|||
АИР63В2 |
3000 |
0,55 |
0,9 - 1,75 |
370 - 650 |
27 |
||
АИР71А2 |
0,75 |
1,0-2,0 |
680-685 |
30 |
|||
Збільшений діаметр робочого колеса |
|||||||
1,05 |
АИР56А4 |
1500 |
0,12 |
0,5 - 1,0 |
130 - 190 |
24 |
|
АИР56В4 |
0,18 |
0,5 - 1,0 |
130 - 190 |
24 |
|||
АИР63А4 |
0,25 |
0,5 - 1,0 |
130 - 190 |
27 |
|||
АИР63В2 |
3000 |
0,55 |
0,9 - 1,75 |
520 - 790 |
27 |
||
АИР71А2 |
0,75 |
0,95 - 1,75 |
540 - 800 |
30 |
|||
1,1 |
АИР56А4 |
1500 |
0,12 |
0,55 - 1,0 |
140 - 200 |
24 |
|
АИР56В4 |
0,18 |
0,55 - 1,0 |
140 - 200 |
24 |
|||
АИР63А4 |
0,25 |
0,6 - 1,1 |
150-240 |
27 |
|||
АИР71А2 |
3000 |
0,75 |
0,9 - 1,8 |
740 - 960 |
30 |
||
АИР71В2 |
1,1 |
0,95 - 1,9 |
750-970 |
30 |

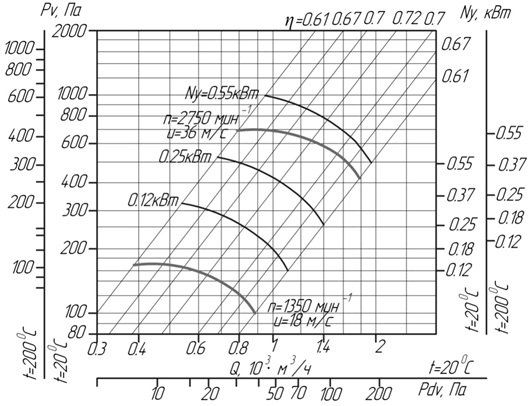

Аеродинамічні характеристики | ||
Діаметр робочого колеса | ||
Зменшений | ||
D/Dн=0,9 | D/Dн=0,95 | |
![]() |
![]() |
|
Номінальний | ||
D/Dн=1 | ||
![]() |
||
Збільшений | ||
D/Dн=1,05 | D/Dн=1,1 | |
![]() |
![]() |
