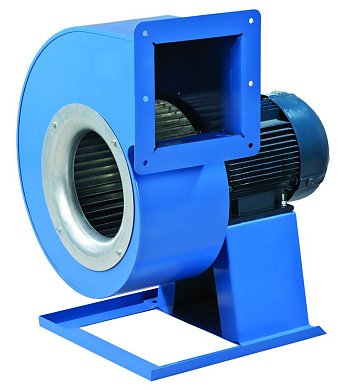

Відцентровий вентилятор ВЕНТС ВЦУН 140х74-0,25-4

ВЕНТС ВЦУН 140x74-0,25-4 - умовні позначення

• ВЕНТС ВЦУН - серія вентилятора;
• 140 - діаметр робочого колеса, мм;
• 74 - ширина робочого колеса, мм;
• 0,25 - потужність двигуна кВт;
• 4 - кількість полюсів двигуна;

ВЕНТС ВЦУН 140х74-0,25-4 - конструкція

Сталевий, покритий спеціальним полімерним покриттям корпус забезпечує захист вентилятора ВЦУН 140х74-0,25-4 від механічних пошкоджень і атмосферних явищ. Конструктивно дані вентилятори можуть виконуватися, як з правостороннім обертанням робочого колеса, так і з обертанням лівостороннього характеру. Кожен варіант виконання має кілька положень корпусу, що дозволяє приєднувати вентилятор до повітропроводу під будь-яким кутом з кроком 45^о

Вентилятор ВЕНТС ВЦУН 140х74-0,25-4 - двигун

Відцентрові вентилятори ВЦУН 140х74-0,25-4 виготовляються з 2х-, 4х-, 6ти-або 8-ми полюсними трифазними двигунами асинхронного типу. Робоче колесо з лопатками загнутими вперед виготовляється зі сталі оцинкованого типу. Тривалий експлуатаційний термін вентиляторам забезпечують спеціальні підшипники кочення. Під час заводської збірки вентилятора кожна його турбіна проходить процес динамічного балансування, за рахунок чого досягаються точні характеристики, максимально низький рівень шуму і максимально високий ступінь безпеки вентилятора.

Відцентровий вентилятор ВЕНТС ВЦУН 140х74-0,25-4 - регулювання швидкості

Швидкість вентилятора ВЦУН 140х74-0,25-4 регулюється за допомогою таких пристроїв, як частотний або автотрансформаторний регулятор. Допускається підключення групи вентиляторів до одного регулюючого пристрою, але в цьому випадку загальна потужність і споживаний струм всієї групи не повинні перевищувати номінальних показників пристрою регулювання.

Вентилятори ВЕНТС ВЦУН 140х74-0,25-4 - монтаж

Досить проста система монтажу є невід'ємним плюсом відцентрових вентиляторів ВЦУН 140х74-0,25-4. Монтаж допускається, як в установках кондиціонування та вентиляційних камерах, так і в індивідуальному порядку. Якщо монтаж вентилятора відбувається окремо, то його приєднання до повітропроводу може здійснюватися, як двома патрубками (вихлопним і всмоктуючим), так і одним, який працює на вихлоп. Обидва види патрубків мають круглий і прямокутний перетин. Подача електрики здійснюється за рахунок зовнішніх клем.

Більш детальну інформацію про відцентрові вентилятори ВЕНТС ВЦУН дивіться

Додаткові прилади до вентиляторів ВЕНТС ВЦУН 140x74-0,25-4

Таблиця підбору додаткових приладів

Приклад встановлення вентилятора ВЦУН

Варіанти положення корпусу вентилятора (вид з боку припливу)

Обертання робочого колеса вправо

Обертання робочого колеса вліво
