ВКГ 4Д 310

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наявності
Запит ціни
Запитати про ціну
Ім'я*
Телефон*
Час дзвінка*
Повідомлення
Код з картинки*
CAPTCHA
Артикул: -
(0)

ВЕНТС ВКГ 4Д 310 призначений тільки для витяжної вентиляції домів, квартир, офісів, ресторанів та інших приміщень.

Характеристики

  • Продуктивність: 1950 м3/год
  • Частота обертання:1400 хв-1
  • Рівень звукового тиску на відстані 3 м: 53 dB(A)
  • Максимальна температура повітря: 65 оС
  • Розмір патрубка: 310 мм
Характеристики
Производитель VENTS
Производство Украина

Безкоштовна доставка по Україні + подарунок 20% від вартості вентилятора

Даховий вентилятор ВЕНТС ВКГ 4Д 310 (VENTS VKG 4D 310)

Умовні позначення:

  • VENTS - назва компанії-виробника;
  • 310 – типорозмір;
  • ВКГ – модельний ряд вентиляторів;
  • 4 – кількість полюсів;
  • Д – наявність 3 фаз.

Представлений вашій увазі агрегат входить в модельний ряд відцентрових дахових вентиляторів, що випускаються компанією VENTS. Характеризується він горизонтальним викидом повітряного потоку і призначений для організації систем вентиляції в опалювальних в зимову пору року будівлях різного призначення. Такими можуть бути багатоквартирні будинки, промислові споруди, заклади громадського харчування та ін.

Опис

Встановлюється даний агрегат на даху будівлі, яка може мати будь-яку конфігурацію, або у вертикальній вентиляційній шахті. Вентилятор сумісний з повітроводами діаметром 310 міліметрів, і використовується виключно для витяжної вентиляції.

Корпус

Корпус вентилятора ВКГ 4Д 310 виготовляється з листової сталі. На його поверхню наноситься полімерне покриття, що захищає конструкцію від корозії і інших негативних впливів.

Двигун

У моделі ВКГ 4Д 310 встановлений чотирьох полюсний асинхронний електродвигун із зовні розташованим ротором. На його робочому відцентрованому колесі розміщені назад загнуті лопатки. Підключається вентилятор до трьохфазної електромережі. Вбудований тепловий захист від перегріву забезпечує пожежобезпечність даного агрегату, а автоматичний перезапуск - ще й зручність його експлуатації. Після знеструмлення двигуна через підвищення температури обмотки, його підключення до електромережі здійснюється без втручання людини і лише після того, як значення цього параметра увійде в робочий діапазон. Використання підшипників кочення значно продовжує термін експлуатації.

Регулювання швидкості

Зміна швидкості обертання виконується за допомогою регулюючого пристрою на основі автотрансформатора або тиристорним регулятором. У першому випадку ця характеристика змінюється східчасто, а в другому - плавно. Підключати до одного пристрою регулювання кілька вентиляторів допускається. Але при цьому необхідно дотримуватися таких умов: робочий струм (I раб.) І загальна потужність (P заг.) не повинні перевищувати номінальні значення цих параметрів регулятора.

Монтаж

Встановлюється вентилятор ВКГ 4Д 310 на покрівлі будинку безпосередньо над шахтою або вентиляційним каналом. Жорстке кріплення до рівної нерухомою поверхні даху здійснюється за допомогою приєднувальних пластин. Підключення до мережі живлення має виконуватися через клемник згідно розміщеної на ній електричній схемі

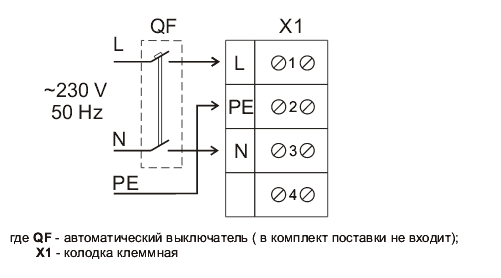

Підключення до мережі

Подключение ВКВ

В комплект входить:

  • вентилятор;
  • паспорт на вентилятор;
  • сама упаковка.

Комплектуючі для систем вентиляції

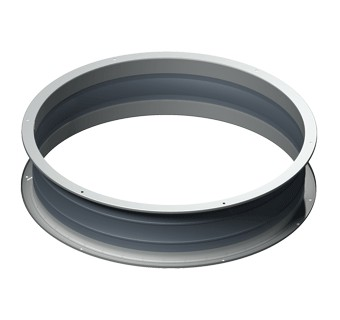

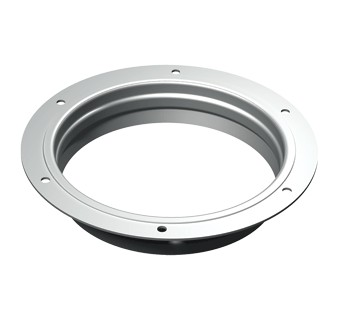

Контрфланець ФКВ

Монтажна рама РКВ

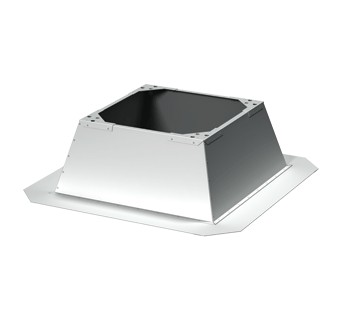

Монтажна рама РКВИ (ізольована)

Серія КРА (круглий)

Контрфланец ФКВ

Монтажная рама РКВ

Монтажная рама РКВИ (изолированная)

Серия КРА (круглый)

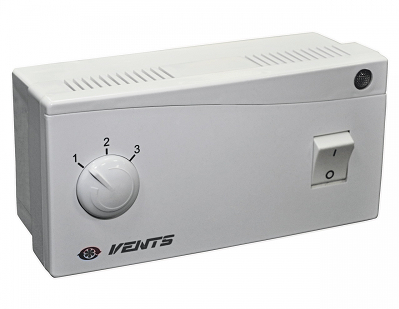

Регулятор швидкості РСА5Е-M

Регулятор швидкості однофазний
РСА5Е-2-П

Регулятор швидкості
РС-1-300

Шумоглушник СР
(круглий)

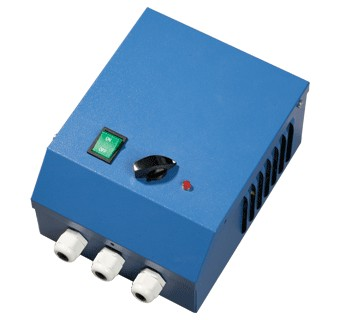

Регулятор скорости о РСА5Е-M

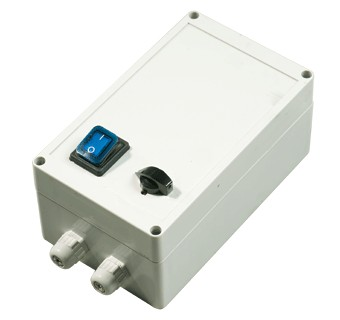

Регулятор скорости однофазный РСА5Е-2-П

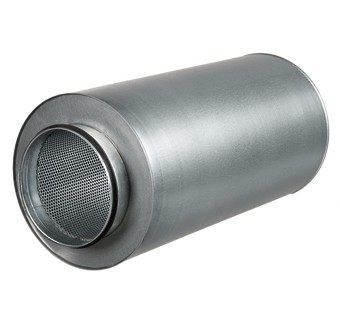

Серия СР (круглый)

Регулятор швидкості РС-1-400

Регулятор швидкості РС-...Н (В)

Гнучка вставка ГКВ

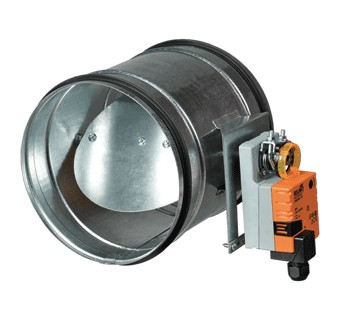

Зворотній клапан КОМ

Регулятор скорости РС-1-400

Регулятор скорости РС-...Н (В)

Гибкая вставка ГКВ

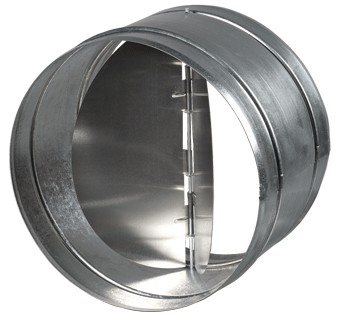

Обратный клапан КОМ

ВЕНТС ВКГ 4Д 310 технічні характеристики

Параметр

Величина

Модель

ВЕНТС ВКГ 4Д 310

Напруга

400 В

Споживана потужність

110 Вт

Сила струму

0,32 А

Кількість полюсів

4

Частота струму

50 Гц

Продуктивність

1950 м3/год

Швидкість обертання

1400 об/хв

Класс захисту пристрою

IP Х4

Рівень шуму на відстані 3м

53 dB(A)

Макс.температура переміщуваного повітря

65 °С

Розмір патрубка

310 мм

Маса

17,8 кг

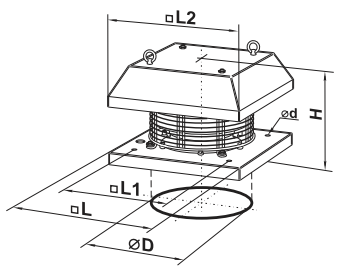

ВЕНТС ВКГ 310 4Д - установочні розміри

размеры ВКГ

Розміри, мм
D d Н L L1 L2
286 10 300 438 330 400

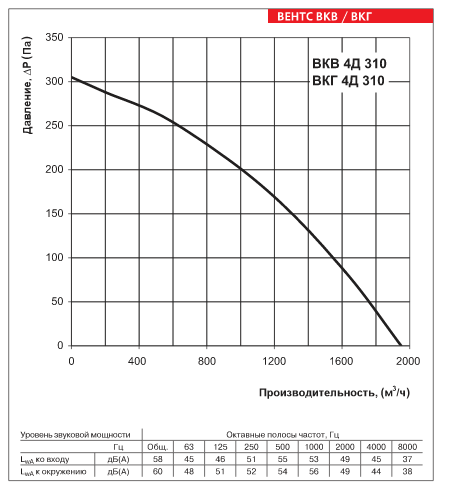

ВЕНТС ВКГ 4Д 310 - аеродинамічні характеристики

ВЕНТС ВКВ 4Д 310 - аэродинамические характеристики
