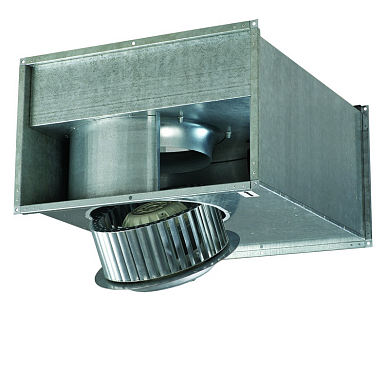

Канальний вентилятор для прямокутних каналів ВЕНТС ВКПФ 4Д 500х300

Опис моделі відцентрованого канального вентилятора Вентс ВКПФ 4Д 500х300 (Vents VKPF 4D 500x300)

Умовні позначення:

• ВЕНТС - виробник вентиляторів;
• ВКП - серія вентиляторів;
• 500х300 – розмір фланця;
• 4 – кількість полюсів;
• Д – наявність 3 фази.

ВКПФ 4Д 500х300 – загальний опис

Вентилятори модельного ряду ВКПФ 4Д 500х300 призначені для установки в приміщеннях з прямокутним повітропроводом з перетином 500х300. Дана модель обладнана сучасним двигуном з низьким споживанням енергії. Пристрій рекомендовано для установки в приміщеннях з обмеженим простором для монтажу. Вентилятор ВКПФ 4Д 500х300 підходить для приміщень промислового, складського, приватного та розважального типу.

Даний агрегат має показник потужності - 855 В, робоча напруга - 400В/50Гц. Продуктивність вентилятора - 2350 м3/год. Частота обертання лопатей - 1300 махів на хвилину. Мінімальна робоча температура - -25, а максимальна - +50 С.

КПФ 4Д 500х300 – опис корпусу

Корпус даної моделі виготовлений з надійного і міцного матеріалу - оцинкованої сталі, стійкої до механічних впливів. Корпус з данного матеріалу не схильний до корозії.

ВКПФ 4Д 500х300 – двигун

Канальні вентилятори даної моделі обладнані 4-х полюсними асинхронними двигунами на 3 фази. Мотор роторного типу є найбільш сучасним і економним пристроєм, який здатний підтримувати оптимальну продуктивність і регулювати споживання енергії. Робоче колесо має вперед загнуті лопаті. Захист від перегріву і перенапруги забезпечується вбудованими в обмотку двигуна термоконтактами. До системи захисту їх підключають за допомогою виведених клем. Турбіни проходять динамічне балансування, яке забезпечує безперебійну та безпечну роботу пристрою з мінімальною кількістю шуму.

ВКПФ 4Д 500х300 - регулювання швидкості

Швидкість даної моделі вентилятора регулюється за допомогою спеціального регулятора, який буває двох типів. Сімісторний регулятор забезпечує плавне перемикання швидкостей, а автотрансформаторний - поетапне. Один регулятор може обслуговувати відразу кілька вентиляторів, але за умови, що загальна сума напруги і робочого струму не буде перевищувати показників регулятора.

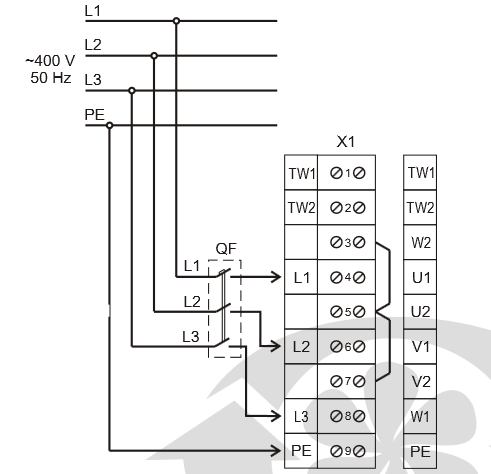

Схема підключення вентилятора до мережі

ВКПФ 4Д 500х300 – монтаж

Монтаж даної моделі вентилятора проводиться в прямокутний отвір повітропроводів. Пристрій можна встановлювати безпосередньо в повітропровід без додаткових кріплень. Також монтаж можливий за допомогою гнучких вставок, тоді знадобляться додаткові опори, підвіски і кронштейни.

Монтаж вентилятора в розрив прямокутного каналу

В комплект входить:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка
