Повітряно -опалювальні агрегати MAXIMUS

Застосування MAXIMUS

Повітряно -опалювальні агрегати MAXIMUS використовуються в обігрівальних і вентиляційних системах великих за розміром приміщень промислового призначення , цехів , торгових павільйонів.

MAXIMUS працює в якості нагрівача повітря:

• нагрівач повітря, що циркулює, всередині приміщення;
• нагрівач одночасно і припливного повітря і циркулюючого усередині приміщення, використовуючи комплект MIX.

У разі необхідності обігріву великогабаритних приміщень можливе застосування відразу декількох агрегатів.

Конструкція повітряно - отопітельніх агрегатів Доспел

При виготовленні корпусу, рухливих жалюзі і регулятора був використаний оцинкований сталевий лист, пофарбований порошковою фарбою. Важливим фактором є те, що використання фарби дає покриттю підвищену ударостійкість, поверхня наділена антикорозійними і електроізоляційними властивостями. Ці поверхні стійкі перед кислотними розчинами і розчинниками органічного походження. Діапазон температурних показників, яке здатне витримувати покриття, варіюється від -61 до +152 С. Порошкова фарба абсолютно чисто екологічна

Верхня і нижня кришки зроблені з ABS - пластика , що наділяє їх вологостійкість , еластичністю , стійкістю до лужних речовин і миючих засобів.

Водяний нагрівач виготовленні з алюмінієвих ламелей , які розташовані на мідних трубах. У пристрій вбудовано два ряди рухомих жалюзі , які можна регулювати використовуючи ручки , розташовані внизу пристрою.

Монтаж

•  Установка можлива на плоских поверхнях (наприклад, стіні, стелі).
•  Ймовірність підключення теплоносія (води до теплообмінника при параметрах 60/70, 80/60 або 70/50С і тиском системи центрального опалення в 0,6 МПа, або ж 130/70С і тиском 1,6 МПа, при цьому робочі параметри підвищені).
•  Можливо підвести електричний струм.
•  Наявність вільного доступу при обслуговуванні.
•  Надійне кріплення агрегату.

Мінімальною відстанню між площиною і задньою стінкою Maximus є 0,4 м. У разі порушення даної вимоги знижуються теплова потужність і працездатність повітряно - опалювального агрегату.

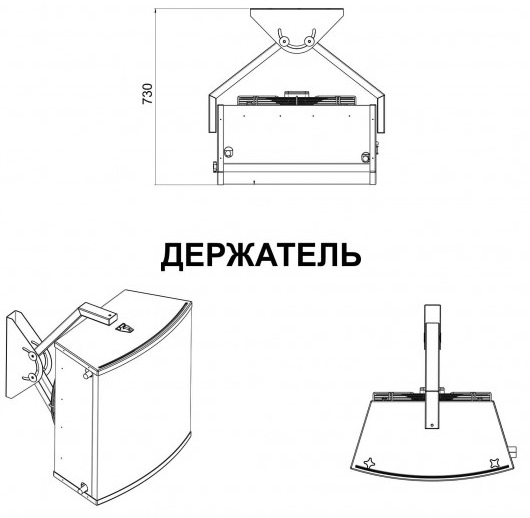

При кріпленні агрегату використовують 2 гвинти з наявністю шестигранною головки М10 і несучу конструкцію, що нагадує рукоятку. Рукоятка обертає пристрій відразу в двох площинах. Рукоятку можна виконати довільно , але при цьому вона повинна надійно зміцнювати агрегат.

Запуск і експлуатація MAXIMUS 27/53

Після того , як спеціалістом були підключені електрику і водонагрівальна система , слід перевірити з'єднання на їх герметичність. Повітря з нагрівача випускається з допомогою повітряного клапана , розташованому на випускному патрубку . Запуск пристрою здійснюється головним вимикачем.

Після запуску MAXIMUS не виникає особливих труднощів у його обслуговуванні, для нього необов'язкові спеціальні перевірки. У разі, якщо рівень шуму підвищений в процесі експлуатації агрегату, перевіряється на рівень міцності кріплення вентилятора і інших складових частин вентиляційної системи.

Додаткові оснащення:

• Камера, змішуюча свіжий і циркулює повітря MIX KM
• повітряний клапан MIX P, що регулює кількість повітря в приміщенні
• камера для фільтрації MIX KF, що здійснює грубу очищення повітря
• еластична вставка MIX KE, за допомогою якої вентиляційний канал приєднується до пристрою.

Додаткова автоматика для агрегату.

• регулятор обертів,
• кімнатний термостат,
• двухходовой клапан з сервоприводом,
• регулятор швидкості.

Регулятор оборотів регулює швидкість, при якій обертаються однофазні електродвигуни. Підключається як звичайний вимикач. Він складається з кнопки, що відповідає за з'єднання з системою сигналізації роботи і ручки, яка допомагає в установці одного з положень Всього можливо 5 положень).

Кімнатний термостат сприяє регулюванню температури всередині приміщення, відповідаючи за роботу котлів, клапанів деяких зон, циркуляційних насосів або електричних нагрівачів.

Двоходовий клапан відповідає за самостійне регулювання температури усередині приміщення, тим самим знижуючи енерговитрати. Для них характеру безшумна робота і монтування в однотрубних системах. Вставка клапана, що має плоску форму, не сприяє обмеженню протікає потоку. Її можна міняти без спорожнення навіть коли система працює.

MAXIMUS MIX є готовим технічним рішенням, під'єднують до агрегату MAXIMUS 27/53. Воно складається з:

• камери фільтрації
• камери сешіванія
• еластичного з'єднання

Камера змішування з'єднує свіжий і циркулює повітря. При її виготовленні був застосований оцинкований сталевий лист. По обидві сторони оточена еластичними сполуками, таким чином роблячи можливим з'єднання з іншими елементами системи вентиляції.

Секція, де відбувається змішування, складається з двох повітряних клапанів, з'єднаних між собою. Вони забезпечують співвідношення припливного і циркулюючого повітря пропорційно. Заслінки повітряних клапанів регулюють вручну або ж використовуючи електричні сервоприводи, мають зворотну пружину і напруга 230 В.

Камера фільтрації використовується для грубого очищення повітря зовні , що всмоктується в агрегат. На обидві сторони камери прикріплені еластичні з'єднання , завдяки яким вона може з'єднуватися з іншими частинами вентиляційної системи . Бічна панель камери оснащена нішею , що робить можливим заміну фільтру . Зверху на ніші знаходиться ревізійна кришка , фіксація якої відбувається за допомогою гвинтових затискачів.

Еластичне з'єднання забезпечує з'єднання агрегату до каналів вентиляції залежно від розмірів. Сприяє усуненню незначного сещенія під час одночасного підключення каналу вентиляції та MAXIMUSа. Не допускає вібрації до вентиляційного каналу, які виходять від апарату .

Автоматика MAXIMUS MIX

 Конфігурація автоматики залежить від моделей та кількості установок в системі.

Набір автоматики, що вважається стандартним, відповідає за регулювання температури, продуктивності. Він наділяє нагрівач протівозаморажівающімі функціями, подає сигнали про умови роботи.

 Працездатність вентилятора безпосередньо залежить від роботи нагрівача або ж функціонує автоматично (для заводського виконання характерний автоматичний режим). Процес рециркуляції регулюється автоматичним шляхом разом з вентилятором або в ручному режимі.

 Передня панель шафи управління оснащена сигналізатором, що відповідає за наявність силового струму Н , сигналізатором заморожування нагрівача і сигналізатором забруднення фільтра.
