Управління системами Daikin

Комфорт і простоту використання систем Daikin забезпечують споживачеві три типи дистанційних пультів, а саме:

• Тижневий таймер;

• Контролер вкл / вкл;

• Основний центральний пульт.

Споживач, орієнтуючись на власні побажання, може використовувати тільки один з вищепредставлених пультів або відразу декілька вони безконфліктно працюють в одній системі.

Необхідно відзначити, що централізований контроль установок Daikin здійснюється виходячи з такого загального правила: за одиницю центрального управління завжди береться не блок, а ціла мережа, в яку може входити і 4 і навіть 16 одиниць. Звичайно, кожен блок в такій системі крім загального пульта управляємо і своїм окремим. При цьому для ефективної роботи всього масиву обладнання, що забезпечує клімат конроль в будівлі немає ніякої необхідності підключати додаткові блоки або ділянки трас - інтелектуальні прилади будуть використовувати ті маршрути і зв'язки, які вже є. Таким чином користувач може регулювати роботу системи із загальною протяжністю до 2-х км і з перепадами до 1000 м між блоками.

Центральне управління

DCS302C51 - центральний пульт управління дає можливість працювати одночасно з 128 блоками або ж 64-ма групами, не більше того. Необхідно відзначити. що при максимальній кількості таких елементів виробник допускає використання відразу двох пультів, які б функціонували на різних ділянках траси. Саме DCS302C51 дає можливість вибудовувати температурні режими, режими роботи, а також відключати або включати систему. Він же дає користувачеві інформацію про всі неполадки (тут вона виводиться на дисплей).

Цей зразок устаткування використовують одночасно з контролерами, таймерами, а також інтелектуальними системами.

Контролер

Двохпозиційний контролер DCS301B51 використовується для включення або виключення окремих блоків, а також всієї системи. Розрахований на системи з 64-мя групами або ж 128 блоками, паралельно можуть використовуватися інші контролери, але не більше 8-ми одиниць на систему.

Також DCS301B51 дає інформацію про збої, якщо вони з'являються в системі. Працює з центральним пультом, таймером і, звичайно, інтелектуальною системою.

  Таймери

Таймер DST301B51 дає можливість розписувати програму функціонування внутрішніх блоків, зберігаючи інформацію по ним на протязі двох діб. Як і інші пристрої управління системою, розрахований на 128 блоків. Сумісний з центральним пультом і контроллером.

Дистанційний моніторинг

Сучасне покоління систем климатконтроля дає можливість користувачеві не прив'язуватися в проводовим пультам, а здійснювати управління системою дистанційно. Для цього можуть використовуватися мобільні додатки або ж графічні контролери. Всі вони дуже прості в обігу, не вимагають використання додаткового обладнання і забезпечують користувачеві простий і швидкий доступ до всіх служб системи клімат контролю.

Мобільне управління

DS-net - система управління кондиціонерами на відстані, інтегрована в мобільні пристрої. Дозволяє користувачеві відслідковувати поточний стан системи, дотримання температурного режиму, а також графіка роботи. Крім заданих функцій, дає можливість користувачеві управляти включенням і відключенням облок, зміною температури. Дозволяє стежити і за поточним станом системи, сигналізуючи про збої, як тільки ті з'являються.

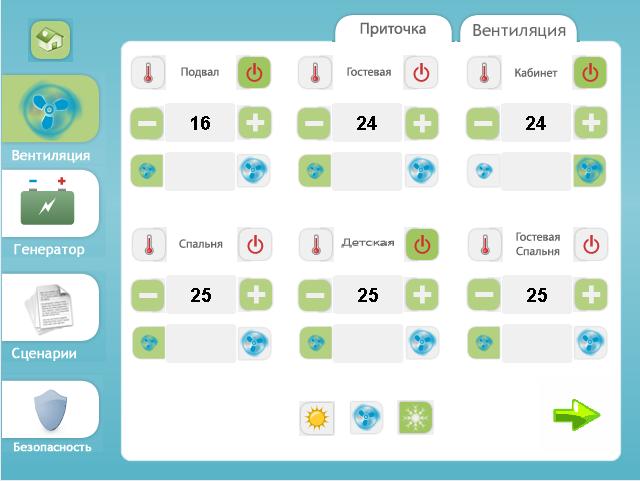

Графічний контролер

DCS601C51 - компактний контролер з зручним інтерфейсом і простим сенсорним управлінням, що дозволяє відстежувати стан систем кондиціонування складом до 64-х блоків. Сумісний з обладнанням VRV і HRV. Блоки класів Split і Sky управляються їм через адаптери.

  Даний пристрій дозволяє виставити річний таймер системи, забезпечити контроль температур, стану як всієї зони, так і кожного блоку окремо. Дає повну інформацію про виникнення збоїв системи, в тому числі, надає код помилки. За допомогою такого конроллер також можна відслідковувати споживання енергії та стан фільтрів.

  Необхідно відзначити, що графічний контролер DCS601C51 може працювати в трьох варіантах доступу: основний, адміністратор, сервісний з різними повноваженнями. Дозволяє вести журнали і графіки по всіх блоках, прописувати в них події системи, а також відключати все обладнання в разі спрацювання пожежної сигналізації.

  Саме з такого контролера користувач може управляти обладнанням в розширеному режимі, отримувати дані по декількох шкалами (наприклад, бачити відображення температурного режиму як за Цельсієм, так і за Фаренгейтом), а також задавати швидкість обертання вентилятора та режими роботи.

  Контролер можна інтегрувати з системами управління інших виробників. Для цього системою передбачений спеціальний протокол DCS007A51.

  Intelligent Touch Manager

  Intelligent Touch Manager - сучасна інтелектуальна система, розроблена спеціально під моделі Daikin. Дозволяє ефективно управляти всіма моделями, представленими в основний лінійці, також підключати додаткові блоки за допомогою мережевих адаптерів. У відмінності від попередніх комплексів управління, Intelligent Touch Manager легко взаємодіє і з іншими центрами, наприклад, освітленням, водними насосами, а також системами кондиціонування, виробленими іншими фірмами.

  Для використання Intelligent Touch Manager не потрібний ні комп'ютер, ні мобільний пристрій. Дана версія дуже самодостатня, вона має персональний екран, який дозволяє користувачеві здійснювати управління без іншого обладнання. Втім, при бажанні можна підключити систему до віддаленого доступу, якщо є така необхідність.

  Інтерфейс Intelligent Touch Manager зрозумілий будь-якій людині, настільки він простий. Як правило, за замовчуванням він оформляється своєрідний план будинку із зазначенням всіх блоків на різних поверхах. Необхідно тільки клікнути н цікавить об'єкт, і вся інформація по ньому здасться на екран. Це, до слова, дуже зручно в управлінні температурними режимами. Можна з легкістю знайти точку, в якій кондиціонери не відповідає заданим температурам. Такий підхід дозволить швидко коригувати графік і суттєво економити енергію.

  Intelligent Touch Manager може надати вам будь-яку цікаву інформацію, починаючи про енерговитрат та стану хладогена в системі, до наявності помилок і збоїв. До слова, враховує вона і діяльність служб, обслуговуючих кондиціонери. Так в разі помилки Intelligent Touch Manager дає сигнал вам, а звіт висилає на пошту сервісної організації. Останнім потрібно тільки внести ремонт в план і узгодити дату візиту.

  Основні функції

  Intelligent Touch Manager може керувати одночасно 2560-ю групами внутрішніх блоків, вибудовуючи для них індивідуальні температурні графіки та режими роботи. Вона проводить облік споживання ресурсів, регулює енерговитрати, а також адаптує систему під зміни температури навколишнього середовища.

Окремої уваги заслуговує WAGO інтерфейс цього обладнання. Він має всі необхідні адаптери і модулі для інтеграції пристроїв інших виробників. Його можна підключити при першій же необхідності, налагодження він у більшості випадків не вимагає.

  Інтеграція з системою управління будівлею

  У наш час все більше офісних центрів і елітних житлових будівель оснащують системами "розумний дім". Для того, щоб підключити свою систему климатконтроля до такого устаткування, необхідні спеціалізовані інтерфейсні шлюзи. Daikin пропонує своїм споживачам відразу два варіанти подібних пристроїв.

  DMS-IF

  Інтерфейсний шлюз DMS-IF дозволяє підключати обладнання до систем "Розумний дім", а також некоорим СИСЕМИ управління комунікаціями, приміром, місцевим освітленням, подачею води та іншим. для інтеграції використовується технологія LonWorks.

  Система DMS-IF дозволяє обмежити доступ управління з центральних устройсва, управляє включенням і вимиканням обладнання климатконтроля, в тому числі, термостатів, дозволяє вибудовувати робочу температуру, швидкість повітряного потоку, а також режим роботи. Також DMS-IF визначає пріоритетність роботи різних елементів системи.

  За допомогою монітора DMS-IF користувач може дізнатися про наявність несправностей в системі, отримати звіт по роботі окремих блоків, включити або виключити будь структурний елемент або ж все блоки одночасно, а також змінювати температурні графіки, примусово зупиняти роботу термостата і відслідковувати управління з центральних пристроїв .

DMS-IF має приємний інтерфейс, проста в роботі і не дає збоїв. Її інтеграція в систему інтелектуального управління будинком - питання декількох годин.

   BACnet

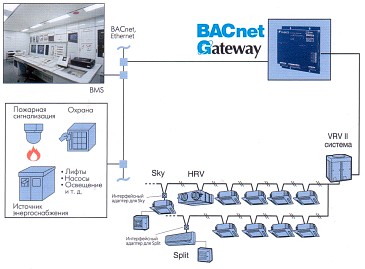

  Інтерфейсний шлюз BACnet є сполучною ланкою між системами кондиціонування і інтелектуальним управлінням будівлею. Працює він з універсального протоколу BACnet, підтримуваного всім сучасним обладнанням. По цій частині шлюз можна вважати універсальним.

BACnet дозволяє підключати або відключати центральне управління системою, регулювати температурні режими всіх блоків, запускати або відключати термостат, а також вибудовувати пріоритет на роботу різних функцій устаткування.

Для користувача монітор BACnet служи найважливішим джерелом всіх даних станом пристроїв. Він дає можливість тестувати систему, одержувати відомості про стан вентилятора, компресора, фільтрів, а також порушення в роботі блоків. Використовується для формування звітів сервісним компаніям.

BACnet - один з найбільш зручних шлюзів як для отладчиков, так і для звичайних користувачів. Сьогодні його по праву можна назвати найвдалішою розробкою Daikin.

   Для додаткового управління системами використовують пристрої з інтерфейсами Modbus або KNX. Їх основне призначення - інтеграція додаткових блоків і запуск додаткових функцій при виконанні заданих сценаріїв (наприклад, відключення світла в режимі "Нікого немає вдома").

  Інтерфейс Modbus

  На інтерфейсі Modbus працює, мабуть, найбільш цікаве обладнання, що використовується системах. Серед нього:

RTD-RA, що здійснює управління Split блоками;
RTD-NET, що забезпечує роботу блоків Sky Air, VRV, VAM і VKM;
RTD-10, що дозволяє не тільки підключати, а й обслуговувати блоки Sky Air, VRV, VAM і VKM;
RTD-HO, адаптований під блоки Sky Air, VRV, VAM і VKM, що має додатковий контролер для готельних номерів;
RTD-20, що забезпечує зональне управління системою, що дозволяє адаптувати роботу кондиціонерів під поточні показники, в тому числі, для роботи в мертвих зонах.
  Окремі зразки обладнання з даним інтерфейсом, наприклад, RTD-20, дозволяють контролювати рівень надходження свіжого повітря в приміщення і запускати вентилятори по необхідності.

  Інтерфейс KNX

   KNX розроблений для інтеграції елементів Split, Sky Air і VRV в інтелектуальні системи будинків. Його основне завдання - забезпечити ефективне управління всіма елементами при реалізації того чи іншого сценарію. До такого інтерфейсу нерідко підключають освітлення і навіть жалюзі.

  За допомогою KNX створюються спеціальні сценарії, за якими працює вся інтегрована техніка. Так користувач може створити програму, згідно з якою при відсутності людей у будинку автоматично всюди вимикається світло, опускаються жалюзі, а блоки кондиціонерів переходять в режим очікування або економії. За бажанням можна задати будь-який сценарій для такої системи.

  Управління всіма цими сценаріями здійснюється з центрального пульта. А от з контролерами і таймерами вони не працюють.

  Установка устаткування з вищевказаними інтерфейсами можлива в будь-яку сучасну систему кондиціонування для розширення її можливостей. Особливо актуальні такі пристрої для підприємств, офісних центрів, а також готелів і котеджів, де дозволяють мінімізувати роботу обслуговуючого персоналу, скорочуючи при цьому витрати на воду та електроенергію.
