Активний блискавкозахист

14
12 48
Артикул: -
(0)
Активний блискавкоприймач SCHIRTEC S-AM E.S.E. виготовлений з високоякісної нержавіючої сталі, що збільшує його термін експлуатації. Має радіус захисту 69,0 м, розмір пристрою 48 cm x 9 cm, товар сертифікований, термін гарантії 2 роки.
840 за шт
В наявності 50
- +
Артикул: -
(0)
Активний блискавкоприймач SCHIRTEC S-AS E.S.E. виготовлений з нержавіючої сталі. що не дає розвиватися корозії, ніж збільшує термін служби обладнання. Має радіус захисту 85 м, розмір 59х12 см, виконаний за європейськими стандартами.
1 120 за шт
В наявності 50
- +
Артикул: -
(0)
Активний блискавкоприймач SCHIRTEC S-A E.S.E., виконаний з нержавіючої сталі, що значно подовжує термін експлуатації обладнання. Має радіус захисту 85,0 м, розмір 59 cm x12 cm, виконаний за європейськими стандартами.
1 640 за шт
В наявності 50
- +
Артикул: -
(0)
Активний блискавкоприймач SCHIRTEC S-DAS E.S.E. виготовлений з нержавіючої сталі. що продовжує термін експлуатації обладнання. Має радіус захисту 101,0 м, розмір 66 cm x 12 cm, два роки гарантії.
1 768 за шт
В наявності 50
- +
Артикул: -
(0)
Активний блискавкоприймач SCHIRTEC S-DA E.S.E. виконаний з нержавіючої сталі, використані інноваційні технології. Має радіус захисту 116,0 м, розмір 55 cm x 12 cm, гарантійний термін 2 роки.
1 990 за шт
В наявності 50
- +
Артикул: -
(0)
Механічний лічильник ударів блискавки SCHIRTEC SLSC-10 призначений для визначення кількості розрядів блискавки в зоні дії штанги. Виконано згідно IP 67, розмір пристрою 11,3x7x4,8 см, механічний, шестизначний, що не обнуляється, автономний.
300 за шт
В наявності 50
- +
Артикул: -
(0)
Тестер SCHIRTEC SA-1T призначений для контролю роботи всіх систем молниеприемников компанії SCHIRTEC. Компактний, активний, надійний помічник для контролю обладнання.
250 за шт
В наявності 50
- +
Артикул: -
(0)
Цифровий лічильник ударів блискавки SCHIRTEC SLSC-20 виконаний за вимогами IP 65, фіксування чисельності ударів блискавки від 1 кА до 250КА, працює від накопичувального акумулятора, розмір пристрою: 18,5 х 6,5 х 4,2 см.
320 за шт
В наявності 50
- +
Артикул: -
(0)
Светодиодный сигнализатор SCHIRTEC SLB  устанавливают для ночного обозначения молниеприемников. Размер устройства 206 х 135 мм, максимальная рабочая температура 85 С,  вес 1,5 кг.
240 за шт
В наявності 50
- +
Артикул: -
(0)
Сонячний Тестер SCHIRTEC SRC-1T для дистанційного контролю роботи молниеприемников. За допомогою світлодіодів показує справний молниеприемник чи ні.
575 за шт
В наявності 50
- +
Артикул: -
(0)
Активний блискавкоприймач PROTART- 60 виготовлений з високоякісної нержавіючої сталі, що робить його довговічним по експлуатації до самих суворих погодних умов. Стандартний продукт не поставляється з адаптером. Перехідна штанга має діаметр 30 мм з внутрішнім діаметром 25 мм.
1 107 $ за шт
В наявності 56
- +
Артикул: -
(0)
Активний блискавкоприймач PROTART-30 виготовлений з високоякісної нержавіючої сталі, що робить його довговічним при експлуатації в самих складних погодних умовах. Виріб сертифікований в близькосхідному технічному університеті в NFC 17.102 . Виріб не поставляється з адаптером. Перехідна штанга має діаметр 30 мм з внутрішнім діаметром 25 мм.
863 $ за шт
В наявності 35
- +

Активний блискавкозахист - загальний опис


МолниезащитаВплив блискавки передбачає вплив імпульсного струму великої сили, який спочатку поширюється в газовому середовищі (атмосфері), а потім у твердому, більш-менш провідному середовищі (земля). Серед головних видів впливів виділяються:

  • візуальні ефекти у вигляді спалаху - викликається механізмом таунсендівської лавини;
  • акустичні ефекти - можуть викликатися завдяки поширенню ударної хвилі (підвищення тиску), яка виникає в шляху розряду, причому цей ефект відчувається на відстані до десяти км;
  • парниковий ефект: тепло виділяється шляхом ефекту Джоуля в іонізованому каналі;
  • електродинамічні ефекти у вигляді механічних сил, які діють на провідники, поміщені в магнітне поле (створюється струмом високої напруги). Такі ефекти призводять до деформації;
  • електрохімічні ефекти - це, перш за все, незначні ефекти, що з'являються у вигляді електролітичного розкладання відповідно до закону Фарадея;
  • індукційні ефекти - в змінному електромагнітному полі в кожному провіднику виникає індукований струм;
  • вплив на живі істоти (людини або тварина) - протікання через тіло перехідного струму певного середньоквадратичного значення може викликати серцевий напад, порушення дихання та опіки.
Спираючись на рівень захисту від блискавок, класифікація об'єктів передбачає чотири категорії ефективності:
  • I - 98% Ефективність;
  • II - Ефективність 95%;
  • III - Ефективність 90%;
  • IV - Ефективність 80%.
Існує багато наслідків ударів блискавки у вигляді:

  • пошкодження об'єкта, які пов'язані з прямим ударом, коли блискавка вдаряє в будинок або його частина. Такий вплив може завдати значної шкоди, як правило, в результаті виникнення пожежі. Від цього захищаються за допомогою систем зовнішнього блискавкозахисту (блискавкоприймачі);
  • ушкодження, викликані опосередковано, коли при ударі блискавки з'являються імпульсні перенапруги в силових кабелях або лініях електропередач. Звідси і виникає необхідність у використанні пристроїв захисту від перенапруг (ПЗІП) для захисту від імпульсного перенапруження і наведених струмів.

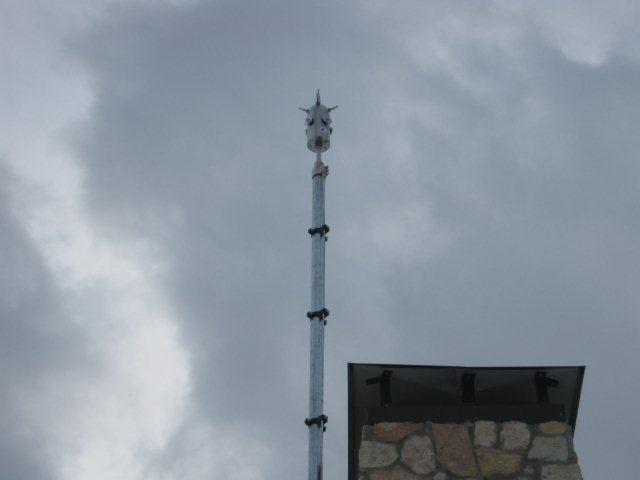

Захист від прямого удару блискавкиАктивная молниезащита

Для захисту будинку від ударів блискавки система блискавкозахисту будується таким чином, щоб захистити всю будівлю і відвести електричний струм до землі з мінімальним опором. Всім цим вимогам відповідає активна система блискавкозахисту.

Активний блискавкозахист - головні особливості установки і принцип роботи

Для системи активного блискавкозахисту, призначеної для захисту об'єктів від прямих ударів блискавки, в більшості випадків досить одного блискавкоприймача, не застосовуючи при цьому додаткову блискавкозахисну сітку на покрівлі або «просторову клітку» на будівлях.

Основа системи - це блискавкоприймач з попереджувальною стримерною емісією. Він встановлюється на будівлі або на вільно стоячому щоглі і створює охоронну зону для всіх об'єктів у вигляді антени і архітектурно-ландшафтних об'єктів даху.

Система активного блискавкозахисту застосовується для забезпечення I, II, III категорій блискавкозахисту:

  • стратегічного і промислового об'єкта;
  • об'єкта в цивільному будівництві;
  • об'єкта індивідуального будівництва і відкритих майданчиків.
Активная молниезащита принцип работыЗастосовувати системи блискавкозахисту даного типу на об'єктах з необхідним рівнем блискавкозахисту IV категорії рекомендується після економічних обґрунтувань.

Принцип роботи

  1. Принцип дії системи активного блискавкозахисту передбачає явище створення під час грози навколо блискавкоприймача області іонізації. Для забезпечення оптимальних умов для висхідного розряду необхідні первинні електрони на верхньому кінці стержня.
  2. Електрони, що випускаються у вигляді плазми повинні сприяти утворенню висхідного розряду,  тобто іонізована плазма повинна повністю збігатися по фазі з висхідним електричним полем на рівні землі. Такі умови реалізуються в системі блискавкозахисту при упереджуючій стримерній емісії.
  3. Заряджання іонізатора під дією градієнта поля відбувається з появою напруженості електромагнітного поля між грозовою хмарою і землею. З наближенням «спадного лідера» напруженість збільшується.
  4. При досягненні критичного значення напруженості електричного поля між грозовою хмарою і поверхнею землі (розряд блискавки стає неминучим або від 50 до 100 кВ / хв), індукційний підсилювач генерує старт «висхідного лідера» - імпульсів високої напруги, який прямує назустріч «низхідному лідеру» - блискавка від хмари.
  5. В даному випадку утворюється канал, по якому проходить грозовий заряд до блискавкоприймача, і в разі продовження блискавки свого шляху в сторону звхищаючого об'єкта, вона буде «притягнута» до блискавкоприймача в межах його розрахункової зони захисту.
  6. Блискавкоприймач, який є повністю автономною системою, стає активним при виникненні реальної загрози удару блискавки і не потребує зовнішнього джерела електроживлення і технічного обслуговування.
  7. У голівці блискавкоприймача знаходиться корпус і стрижень, що є одночасно електродом, який збирає електричний заряд з електричного поля U грозової хмари (або спадного лідера), - у наведеній схемі це конденсатор Са.
  8. Усередині корпусу знаходиться спеціальна котушка з високою індуктивністю (порядку кілька Генрі) - на схемі це вузол індуктивно резисторний L-R. З котушкою послідовно з'єднаний розрядник з ємністю Пор.
  9. З'єднання високовольтних резисторів і конденсаторів відбувається за схемою Маркса. Заряд конденсаторів від зовнішнього поля відбувається через резистори, а розряд - через розрядники, які налаштовані на напругу близько 12-14 кВ. У разі, коли конденсатори напруги розряджаються, складається і формується імпульс амплітудою понад 200 кВ.

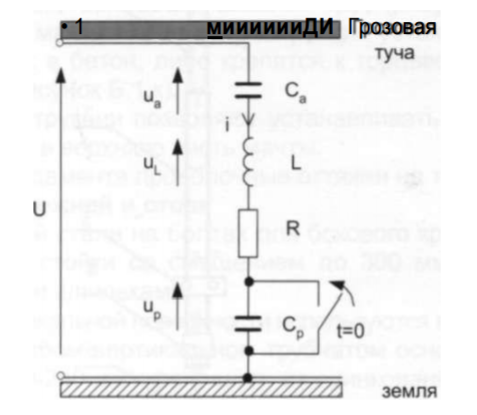

Процес спрацювання активного блискавкозахисту складається з двох фаз.Электрическая схема молниезащиты
  • Перша фаза полягає в зародженні (появі) нижнього лідера. Зростання напруженості поля у поверхні землі відбувається при наближенні грозового фронту, що, в свою чергу, передбачає наведення на антени блискавкоприймача напруги. Саме цією напругою і заряджається конденсатор Сp до максимального напруження Up (порядку 10-30 кВ). Розряд розрядника призводить до перепливу струму через котушку. На стрижні наявної головки з'являється напруга, величина якого в два рази перевищує величину, що з'являється в ситуації із застосуванням класичної системи.
  • Друга фаза - переплив струму блискавки. Конденсатори, в яких напруга досягає 10-30 кВ, передбачають проби розрядників і формування короткого імпульсу величиною понад 200 кВ. Полярність імпульсу є протилежною полярності грозового фронту. Імпульс створює іонізований канал у вигляді зворотного розряду для направлення блискавки в блискавкоприймач. Такий іонізований канал може збільшувати діючу висоту блискавкоприймача, яка не залежить від полярності грозового розряду і багаторазово розширює зону його захисту.
Схема активной системы молниезащитыСистема активного блискавкозахисту включає наступні компоненти:
  1. активний блискавкоприймач (є частиною громовідводу, яка призначена для перехоплення блискавок) і подовжуюча щогла;
  2. два вертикальні струмовідводи (провідники, які з'єднують блискавкоприймач з пристроєм заземлення) або, у випадку з кількома активними блискавкоприймачами, один відвід на кожен активний блискавкоприймач. При цьому самі блискавкоприймачі також з'єднані між собою;
  3. сполучна коробка для кожного вертикального струмовідводу - передбачає можливість перевірки опору заземлення;
  4. захисний екран - захист вертикальних струмовідводів на останніх двох метрах над поверхнею землі;
  5. заземлення - передбачає розсіювання струмів блискавок в кінці кожного вертикального струмовідводу;
  6. з'єднання між заземленням блискавкозахисту і основним контуром заземлення об'єкта з можливістю від'єднання один від одного;
  7. заходи захисту від ураження живих істот при випадкових дотиках або шаговій напрузі (наприклад, попереджувальні написи).

Пристрої активного блискавкозахисту - технічна експлуатація

Спираючись на всі стандарти блискавкозахисту, рекомендується проводити попередній аналіз ризиків ураження блискавкою. Такий аналіз складається з наступних частин:

  • оцінка ризиків ураження блискавкою;
  • вибір рівня блискавкозахисту;
  • визначення пристрою блискавкозахисту.
Комплекс заходів з технічної експлуатації систем блискавкозахисту об'єктів передбачає підтримку їх в працездатному і справному стані і забезпечення заданого рівня надійності. Після повноцінного монтажу системи блискавкозахисту виконуються приймально-здавальні випробування, виміри опору заземлювачів, здійснюється первинний огляд, при якому перевіряється:
  • відповідність конструкції проекту;
  • висота вістря активного блискавкоприймача щодо найвищої точки охороняючого об'єкту (повинна бути вище не менше ніж на 2 м);
  • відповідність вимогам площі перетину струмовідводів;
  • правильність вибору місця для струмовідводів;
  • надійність кріплення елементів блискавкозахисту;
  • відповідність вимогам безпечних відстаней конструкцій від елементів блискавкозахисту;
  • правильність пристрою заземлення;
  • правильність з'єднання окремих заземлювачів.Активная молниезащита схема работы
Візуальний огляд проводиться для того, щоб перевірити відповідність вимогам цих норм. Якщо є повністю або частково приховані провідники, їх електрична цілісність повинна бути несена завдяки інструментальному контролю.

Пристрої захисту від блискавки схильні до атмосферних впливів, корозії, розрядів блискавки і оплавлення. В результаті це призводить до погіршення електричних контактів, тому для пристрою необхідна періодична перевірка і контроль їх стану.

Для забезпечення надійності блискавкозахисту виконуються перевірки і огляди всієї системи з такою періодичністю:

  • 1 раз на рік перед початком грозового сезону проводиться перевірка і огляд всіх елементів конструкції блискавкозахисту;
  • позачергові огляди виконуються після внесення будь-яких змін в систему блискавкозахисту, будь-яких пошкоджень і ремонтів.
Під час оглядів пристроїв блискавкозахисту рекомендується:
  • перевіряти візуальним оглядом (за допомогою бінокля) цілісність токоотводов, надійність їх з'єднання і кріплення до щогл;
  • виявляти елементи пристроїв блискавкозахисту, які вимагають заміни або ремонту цих елементах унаслідок порушення їх механічної міцності;
  • визначати ступінь руйнування корозією окремих елементів пристроїв блискавкозахисту, вживати заходів щодо антикорозійного захисту і посилення елементів, пошкоджених корозією;
  • перевіряти надійність електричних з'єднань між струмопровідними частинами всіх елементів пристроїв блискавкозахисту;
  • перевіряти відповідність пристроїв блискавкозахисту призначенню об'єктів і в разі наявності будівельних або технологічних змін за попередній період планувати заходи щодо модернізації або реконструкції блискавкозахисту відповідно до вимог цих норм;
  • перевіряти виконавчу схему пристроїв блискавкозахисту і визначати шляхи розтікання струму блискавки по елементах методом імітації розряду блискавки в блискавкоприймач за допомогою спеціалізованого вимірювального комплексу, підключеного між блискавкоприймачем і віддаленим струмовим електродом;
  • вимірювати значення опору розтікання імпульсного струму методом «амперметра-вольтметра» за допомогою спеціалізованого вимірювального комплексу.
Активная молниезащитаПід час вимірювань визначаються наступні параметри:
  • опір з'єднуючих контактів між заземлювачем, струмовідводом і блискавкоприймачем;
  • опір заземлювача.
Результати кожної перевірки оформлюються протоколом вимірювання опорів заземлення та з'єднувальних елементів. Заміна або зміна частин системи блискавкозахисту повинні відображатися в протоколах.

Виявлені дефекти повинні бути негайно усунуті. Для систем блискавкозахисту енергопідстанцій з періодичністю один раз на рік повинна виконуватися консервація лічильника атмосферних розрядів. При виконанні цієї операції запускається процес обнулення лічильника розрядів.
