Для проектувальників, монтажників і будівельників ексклюзивні умови на товари, роботи і послуги. Телефонуйте, домовимось!

AND

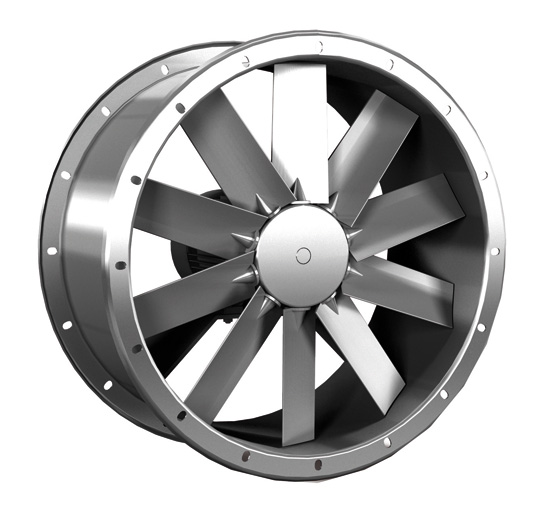

Розміри осьових вентиляторів серії AND

AND


Тіпорозмір вентилятора

Розміри, мм

Типорозмір електричного двигуна

Ціна з ПДВ, грн

D1

D2

L

Ж k

a

Ж d

i

i1

d1

e

l

s

L2

AND 315

385

317

2401)

356

12x30°

11,5

250

190

14

293

232

2

160

063-080



AND 400

475

402

2021)

3031)

438

12x30°

11,5

300

150

251

14

351

193

294

2

202

063-071

080-090



AND 500

570

502

2521)

3781) 2)

541

12x30°

11,5

360

180

306

14

438

242

368

2,5

252

071-100

112



AND 630

725

632

3701)

5552)

674

16х22,5

14

462

290

475

14

530

350

535

3

370

080-112

132



AND 710

805

713

3701)

5552)

755

16х22,5

14

546

290

475

14

688

350

535

3

370

080-112

132



AND 800

905

804

3901)

5851) 2)

841

16х22,5

14

610

300

495

14

760

368

563

4

390

080-112

132-160



AND 1000

1105

1005

4501)

6751) 2)

1045

16х22,5

14

730

350

575

14

930

426

651

4

450

090-132

160-180



1)  удлинение кожуха; 2)  размеры корпуса, состоящего из двух частей

AND

AND

Дана серія вентиляторів оснащена поворотними лопатями, чим забезпечує можливість регулювання в широкому діапазоні за рахунок зміни трьох співвідношень: втулки, кількості лопатей і кута повороту.

Температура середовища, яка переміщається, не перевищує показники від мінус 30 градусів до плюс 40 градусів. (Якщо є необхідність роботи вентилятора в інших температурних параметрах, необхідне звернення до виробника на замовлення установки спеціальних двигунів). Однофазні двигуни можуть включатися в комплект поставки додатково за попереднім замовленням.

В реверсивних осьових вентиляторах з метою зміни напрямку обертання, лопаті необхідно повернути на 180 градусів.

Особливості і переваги вентиляторів AND:

  • Максимальна продуктивність - 85 000м³/од;
  • Максимальний тиск - 830 Па;

  • Повітряний потік спрямований на двигун;
  • Компактність;

  • Універсальне застосування;
  • Монтаж в будь-якому зручному положенні;

  • Наявність зовнішнього ротора з виведеним назовні кабелем;
  • Наявність клемної коробки;

  • Відповідність класу захисту IP 54;
  • Обертальна швидкість - 2550 об/хв;

  • Наявність температурного реле в серійному виконанні;
  • Плавне регулювання за рахунок електронних трансформаторних пристроїв (діапазон 100%);

  • Матеріал виготовлення - оцинкована сталь + синтетичне порошкове покриття;
  • Мала монтажна ширина.

При виборі осьового (аксіального) вентилятора потрібно враховувати те, що кільцевої зазор між кожухом і робочим колесом збільшений практично на 5%, а це, в свою чергу, призводить до збільшення тиску на 15%. Такі вентилятори розраховані на постійний робочий режим S1, тому не повинні бути використані з частотним перетворювачем.

Особливості кожухів осьових вентиляторів

Кожухи в стандартному виконанні виробляються зі сталі (оцинкованої), а також обладнані спеціальною скобою, до якої кріпиться вимикач, кабельна муфта.

При необхідності, за попередньою домовленістю, можливі додаткові виконання:

  • Нанесення на кожух порошкоподібної фарби або виготовлення зі спеціальної сталі;
  • Обладнання кожухів люками (їх призначення - зручний доступ для обслуговування);

    AND
  • Можлива установка муфти, вимикача на лючку (необхідність в інсталяції скоби для кріплення відпадає);
  • Захист (від дотиків) вхідного колектора або її виключення;

  • Установка двигуна необхідної споживачеві потужності, розмірів, висоти;
  • Вибухобезпечне виконання (в зоні між нерухомими частинами і рухливими частинами можливе утворення іскор; з метою запобігання можливої вибухонебезпечної ситуації, дана зона забезпечується спеціальною вставкою з міді). При такій зміні, необхідно подбати про захист вставки і робочого колеса від впливу корозійних процесів.

Наявність доступу для проведення технічного обслуговування дозволяє стежити за чистим станом вбудованого вентилятора. При вчиненні монтажних робіт потрібно завчасно подбати про доступ.



Аксіальні осьові вентилятори AND

AND


Модель / параметри

короткий кожух

довгий кожух

Втулка, мм

150

250

150

250

Лопаті (кількість штук)

5

10

7

14

5

10

7

14

AND 315

6,5

7

-

-

10,5

11

-

-

AND 400

11

12

-

-

21

22

-

-

AND 500

12

13,5

14,5

15,5

27

28,5

29,5

30,5

AND 560

17

18,5

19,5

21

38

39,5

40,5

42

AND 630

37

39

40

41

71

73

74

75

AND 710

44

46

47

49

81

83

84

86

AND 800

50

52

53

55

92

94

95

97

AND 900

-

-

70

73

-

-

120

123

AND 1000

-

-

88

90

-

-

150

152



Таблиця поправок по октавним смугах

Геометрична частота (середній показник), Гц



63



125



250



500



1000



2000



4000



8000

Поправка, Дб

-9

-5

2

-4

-5

-7

-11

-14


AND - 500/10 - 100L/4 - 20 - V Ex

A

осьовий вентилятор

N

Стандартний електродвигун

D

D - трифазна мережа харчування

500

Конструктивний розмір вентилятора (внутрішній діаметр корпусу)

10

число лопаток

100L/4

Типорозмір двигуна / число полюсів

20

Кут установки лопаток

Напрямок подачі:

V

V - двигун на нагнітанні; A - двигун на всмоктуванні

Ex

вибухозахищене виконання
