Багатоквартирні аудіодомофони - загальний опис


Аудиодомофоны фронтальный видДля своєї безпеки і проти несанкціонованого доступу до своєї квартири і в загальному багатоквартирного будинку, міські жителі масово встановлюють на під'їзди будинків багатоквартирні аудіодомофонів. Це не данина моді, а надійний засіб захисту. Встановлюючи ці пристрої, скорочується в кілька разів ймовірність проникнення сторонньої людини в під'їзд будинку, так як кожен з мешканців має свій ключ.

Користувач спілкується з відвідувачем за допомогою переговорного пристрою. Саме завдяки цьому, можна проконтролювати, хто йде і в яку квартиру. Відвідувач попередньо набирає код і чекає, коли господар відчинить йому вхідні двері. Головне, не відкривати всім підряд. Користувачеві, також, не обов'язково впускати людини, яка хоче потрапити в квартиру вашого сусіда, що не знаходився в даний момент у себе вдома.

Якщо говорити більш конкретно, то багатоквартирні (під'їзні) аудіодомофони є поєднанням досить складних пристроїв, головна функція яких полягає у перешкоджанні несанкціонованого доступу сторонніх осіб зі збереженням доступу і максимального комфорту особам, які мають доступ до об'єкта. Це сприяє забезпеченню безпеки і контролю громадського порядку.

Проблема безпеки найбільш актуальна в:

  • багатоквартирних будинках;
  • котеджних селищах;
  • офісних приміщеннях;
  • магазинах і інших установах або об'єктах з великою кількістю точок контролю доступу.
Такі питання, як уже з'ясувалося, найкраще вирішує аудідомофон під'їзний, що передбачає принцип зв'язку відвідувача з будь-яким з безлічі операторів (квартир), у кожного з яких є доступ до системи контролю доступу.\

Багатоквартирний аудіодомофон - конструкція, функції та особливостіПанель вызова


Велику популярність набрали найпростіші системи, в яких реалізований тільки аудіозв'язок і управління замком. Така система характеризується простотою і має у своєму активі:

  • панель виклику під'їзного домофона;
  • блок управління домофона (буває вбудований або зовнішній);
  • блок живлення домофону;
  • найпростіші аудіотрубки;
  • в разі потреби в дані системи може бути встановлений нонс'єржний пульт.
Така система дуже проста, дешева, а ідентифікація користувача відбувається тільки по голосу.

Іноді практикується установка аудіодомофона окремо на поверх. В основному, в нових будинках, де розташовується коридор-тамбур. Він перекриває вхідні броньовані двері, на які встановлюється переговорний пристрій і абонентські блоки розподіляються серед жителів одного поверху на 4 - 6 квартир. Така система передбачає більшу безпеку, в порівнянні з багатоквартирними аудіодомофона в під'їзді на 20 - 25 поверхів. Якщо говорити про вартість, то багатоквартирні аудіодомофони найдоступніші, що і пояснює їх підвищений попит у жителів багатоповерхівок.

Блок виклику аудіодомофона призначений для виклику абонента, зв'язку між абонентом і «гостем» і для відкривання замка вхідних дверей. Блок виклику виготовлений в антивандальному корпусі і призначений для роботи в складі домофонної системи разом з:
  • блоком живлення з комутатором (до 239 абонентів);
  • абонентськими трубками;
  • електромагнітним замком;
  • пультом консьєржа;
  • кнопкою виходу, кнопкою виходу з підсвічуванням;
  • індивідуальними адаптованими відеомоніторами.

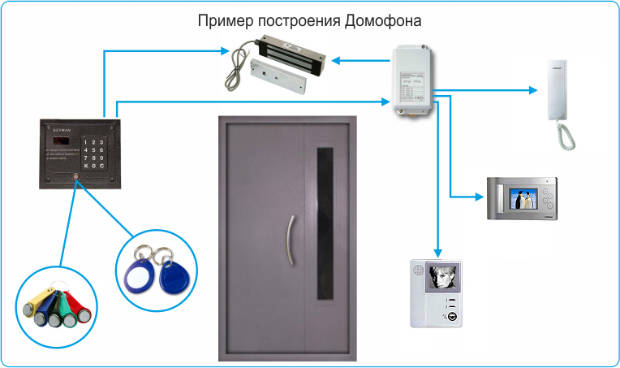

Элементы домофонного оборудования схемаБагатоквартирні аудіодомофони здійснюють багато функцій, серед яких:
  • аудіо зв'язок між абонентом і відвідувачем;
  • звукове підтвердження в процесі набору номера, телефонні дзвінки, відкривання електромагнітного замку і неправильного набору номера;
  • робота з координатними (аналоговими) абонентськими переговорними пристроями;
  • відкривання електромагнітного замка за допомогою електромагнітного ключа і індивідуальних цифрових кодів;
  • програмована тривалість відкриття замку (від 0 до 255 секунд);
  • можливість регулювання гучності аудіо сигналу;
  • підсвічування клавіатури і контактора;
  • наявність оптичної антивандальної клавіатури;
  • 240 кодових таблиць в пам'яті багатоквартирного домофону;
  • панель може використовуватися як кодовий замок;
  • визначення замикання в конкретній трубці.
Конструктивні елементи аудіодомофону:

Електромагнітний замок - закріплюється на внутрішній стороні дверей і утримує їх у закритому стані з силою в 300-450 кг. Залежно від моделі двері, яка замовляється.

Доводчик - пристрій, завдяки якому двері під'їзду плавно і повільно закриваються на електро-магнітний замок.

Трубки переговорні - трубка «УКП-12м», трубка «УКП-12», трубка «УКП-8» - передбачають звуковий виклик абонента, дуплексний двосторонній зв'язок, дистанційне відкривання дверей, світлодіодну індикацію виклику, відключення сигналу виклику і модерновий дизайн.

Ключі електронні - можуть бути контактними і безконтактним. Характеризуються наявністю унікального запатентованого протоколу, і 65000 індивідуальних цифрових кодів. У комплекті поставки йде один електронний ключ.

Увімкнення домофонуМногоквартирные аудиодомофоны фронтальный вид

Підключення до мережі.
  • Після перевірки всіх під'єднань, можна приступати до підключення електроживлення. Після цього, на правому індикаторі панелі з'являється точка і починається відлік 25 секунд. Після закінчення відліку, домофон готовий до використання.
  • Після кожного наступного включення в мережу відлік повинен знову активуватися.
  • При першому включенні обов'язково (і при наступних для скасування помилок програмування в разі наявності таких) слід ближче до закінчення відліку одночасно натиснути <C> + <К> і утримувати до появи на дисплеї швидко мінливих цифр.
  • Далі здійснюється індикація помилок і дефектів.
  • Повідомлення, перераховані нижче, сигналізують про несправності.
  • Якщо один з інфрачервоних променів панелі "дає збої", то програма домофонної системи ігнорує збій і продовжує роботу.
  • Якщо більше одного променя збоять, то на дисплеї з'являється повідомлення "Err" і відбувається відключення клавіатури. Згідно з програмою, в разі серйозних неполадок панелі домофон безшумно буде вмикати і вимикати замок кожні 45 секунд (після декількох десятків хвилин після виявлення несправності).
  • Повідомлення "Е-2" вказує на КЗ в лінії або на несправність трубки.
  • Повідомлення "Е-0", яке з'являється після підключення до мережі, сигналізує про збої в оперативній пам'яті мікропроцесора. В такому випадку, багатоквартирний аудіодомофон повинен бути замінений.
Ключ к аудиодомофону фронтальный видАудіоконтроль

Аудіодомофон має три регулювання:
  1. посилення сигналу мікрофона;
  2. посилення сигналу гучномовця;
  3. лінійний баланс.
Домофон при поставці знаходиться в уже відрегульованому стані, але, тим не менш, може знадобитися додаткове регулювання.

Для коректного регулювання балансу, повинна бути обрана трубка, яка розташовується приблизно на середині довжини лінії. Після регулювання, потрібно знайти і виставити точку мінімального збудження наступним чином:

Необхідно налаштувати рівень так, щоб було чутно переговори.

При регулюванні ручки балансу в одну сторону, необхідно знайти позицію, в якій пристрій збуджується. Потім, обертаючи ручку балансу в іншу сторону, знайдеться така ж позиція.

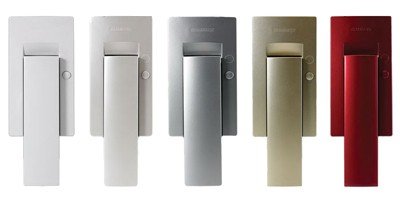

Далі здійснюється установка регулятора балансу в середній позиції щодо двох знайдених точок.Трубка для домофона фронтальный вид

Плавне збільшення рівня.

Повтор операції 2 - 4 до тих пір, поки не буде знайдена найбільш вигідна позиція регулятора балансу. У положенні максимального рівня звуку для обох розмовних ліній неможливо відрегулювати баланс через порушення.

Так встановлюється рівень звуку. Однак, слід пам'ятати, що при установці занадто великого посилення для окремих розмовних ліній, з'являються порушення через акустичний зворотний зв'язок. Для того, щоб запобігти таким ситуаціям, рекомендується виставити оптимальний рівень наступним чином:
  • посилення "знизу до верху" виставити на мінімально можливий рівень, який передбачає прийнятну чутність з трубки;
  • посилення "зверху вниз" виставити на максимально можливий рівень, після чого потрібно повернути регулятор на 20 - 30 градусів в сторону зменшення.

Аудіодомофони для багатоквартирних будинків - функціонування


Ключ Touch Memory фронтальный видВиклик номера квартири

  • В процесі набору номера потрібної квартири кожен дотик супроводжується звуковим сигналом, при цьому з'являються цифри на дисплеї. Кожну наступну цифру номера квартири «гість» повинен натискати з паузою не більше трьох секунд.
  • При введенні номера більше 999, він скасовується, а чергова цифра визначається як перша цифра нового номера.
  • У разі паузи між натисканнями більше 3 секунд, аудіодомофон автоматично завершує набір номера і встановлює зв'язок з необхідною квартирою.
  • Якщо при наборі Ви допустили помилку, потрібно натиснути <C> і повторити набір.
  • Перед установкою зв'язку, домофоном визначається наявність номера квартири в списку дозволених. Якщо квартири немає в списку дозволених, на дисплеї висвічується сигнал "OFF" і звучить звуковий сигнал.
  • Далі аудіодомофон визначає наявність трубки. У разі відсутності трубки або ж її несправності на дисплеї висвічується сигнал "nO" і звучить звуковий сигнал.
  • Якщо трубка знайдена, звучить 30-секундний сигнал виклику. У процесі зняття трубки встановлюється двосторонній зв'язок. Натискаючи кнопку <C>, Ви скидаєте номер.
  • Тривалість розмови з квартирою передбачає 2 хвилини.
  • Електричний замок може бути включений в будь-який момент розмови шляхом натискання кнопки на трубці. Відкривання супроводжується звуковим сигналом. Кинувши трубку, зв'язок з квартирою припиняється.
Використання коду замку

За допомогою коду, мешканці багатоквартирного будинку можуть відкривати двері. Крім цього, мешканці можуть змінювати і сам код.

Щоб скористатися кодовим замком необхідно:
  1. набрати номер квартири;
  2. доторкнутися до поля "К". На дисплеї з'являться три смужки;
  3. ввести чотири цифри необхідного коду.
Після введення правильного коду, замок дверей відразу ж відкривається. При цьому звучить звуковий сигнал в квартирі (якщо ця функція заздалегідь не скасована).

Домофон поставляється разом з кодовою таблицею. Комп'ютер вибирає дані коди таким чином, щоб кожна квартира в будинку мала свою кодову комбінацію.Набор кода в домофоне

Використання ключів TOUCH MEMORY.

Мешканці багатоквартирного будинку можуть відкрити двері і за допомогою ключа TOUCH MEMORY у вигляді електронного ключа - таблетки з індивідуальним кодом. Після дотику ключа до зчитувача, система автоматично шукає даний ключ в пам'яті аудіодомофона і в разі його присутності двері відкриваються. Майстер-ключ виконує функцію запису ключів в пам'ять домофона.
