auroFLOW exclusive VPM 20/2 S и VPM 60/2 S

auroFLOW exclusive VPM 20/2 S и VPM 60/2 S

Позначення

VPM 20/2 S

VPM 60/2 S

Техничні характеристики

Площа сонячних колекторів

м2

4 ... 20

20 ... 60

Теплообмінник

_

21 пластина

49 пластин

Макс. робочий тиск (контур накопичувача)

бар

6

6

Макс. робочий тиск (контур накопичувача)

бар

6

6

Макс. температура теплоносія для геліоустановок

^оС

130

130

Макс. температура води

^оС

99

99

Ступінь захисту (згідно EN 60529)

_

IPX2

IPX2

Гідравличні підключення

Подаюча лінія геліоконтура (зовнішня різьба)

“

3/4

¾

Зворотня лінія геліоконтура (зовнішня різьба)

“

3/4

¾

Подаюча лінія буферного накопичувача 1 (зовнішня різьба)

“

1

1

Подаюча лінія буферного накопичувача 2 (зовнішня різьба)

“

1

1

Зворотня лінія буферного накопичувача (зовнішня різьба)

“

1

1

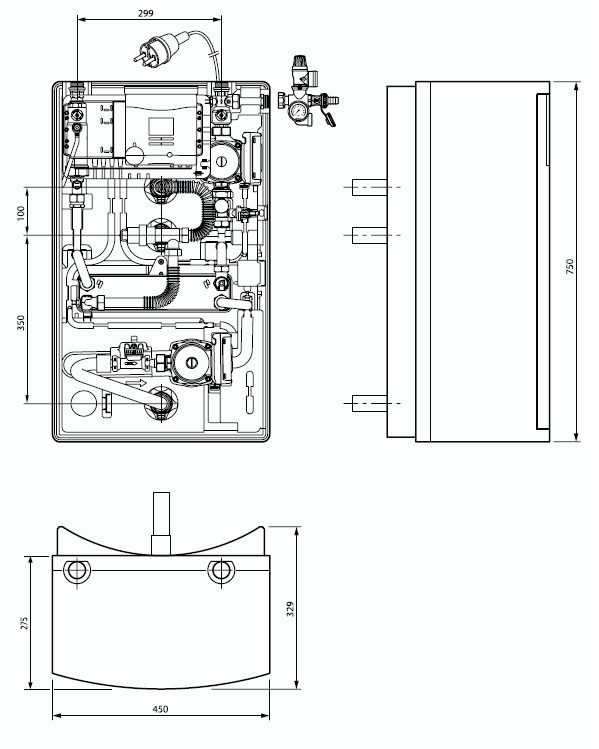

Розміри и вага

Висота

мм

750

750

Ширина

мм

450

450

Глибина при монтажі на буферному накопичувачі

мм

250

250

Вага

кг

18

19

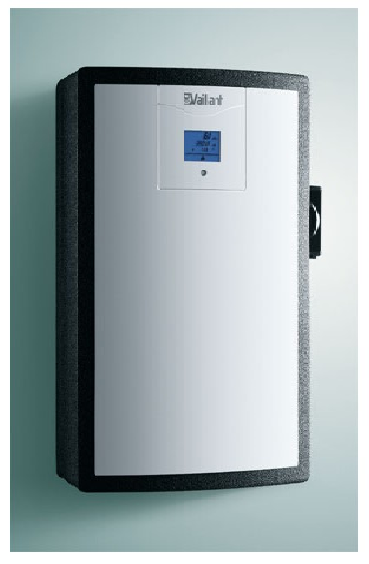

Сонячні станції Vaillant auroFLOW exclusive VPM 20/2 S и VPM 60/2 S

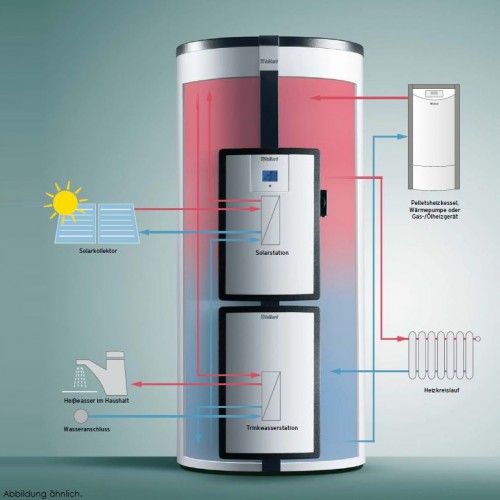

Сонячні станції Vaillant auroFLOW exclusive VPM 20/2 S і VPM 60/2 S - переносять тепло від сонячних колекторів в буферну накопичувальну ємність допомогою пластинчастого теплообмінника. Апарати невеликих розмірів і малої ваги зручні у використанні. З їх допомогою можна сформувати відповідну систему з підтримкою не тільки гарячого водозабезпечення, а й опалення. Причому вже на виході з сонячної станції до споживача надходить гаряча вода опалювального контуру. При підключенні буферної накопичувальної ємності allSTOR VPS / 3 буде організована незалежна подача гарячої води для побутових потреб.

Сонячні станції Vaillant auroFLOW exclusive VPM 20/2 S і VPM 60/2 S використовуються в приміщеннях, придатних для обладнання сонячними системами. Це можуть бути не лише житлові будинки та котеджі, а й будівлі офісних установ. Зручність використання систем VPM полягає в автономному управлінні за
 допомогою встановленого автоматичного регулятора. До того ж сонячна станція Vaillant auroFLOW exclusive VPM самостійно веде точний облік отриманої енергії Сонця і видає ці дані.

Лінійка сонячних станцій Vaillant auroFLOW exclusive VPM складається з моделей:

• VPM 20/2 S: площа сонячних колекторів від 4 до 20 м2, в теплообміннику 21 пластина, станція нагріває воду до 99оС, вага 18 кг;
• VPM 60/2 S: площа сонячних колекторів від 20 до 60 м2, в теплообміннику 49 пластин, станція нагріває воду до 99оС, вага 19 кг.

Особливості auroFLOW exclusive VPM 20/2 S і VPM 60/2 S

• Підтримка гарячого водопостачання та опалення в приміщеннях різного призначення.
• За допомогою встановленого автоматичного регулятора забезпечується автономна робота.
• Сонячні станції прості в експлуатації, що становить для споживачів особливу важливість.
• Інтелектуальна система сонячної станції самостійно веде точний облік одержуваної сонячної енергії.
• Для формування індивідуальної системи водопостачання станції VPM сумісні з буферними накопичувальними ємностями allSTOR VPS / 3.
• Можливість отримання споживачами гарячої води опалювального контуру «на виході» з станції.

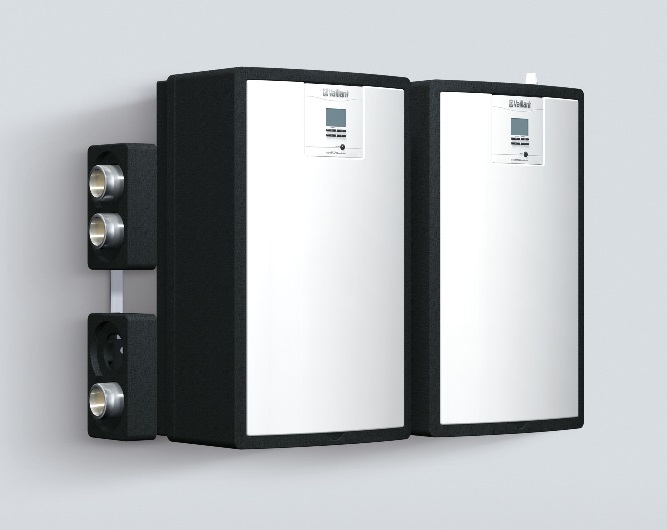

• Простота монтажу поруч з буферною ємністю або прямо на неї.

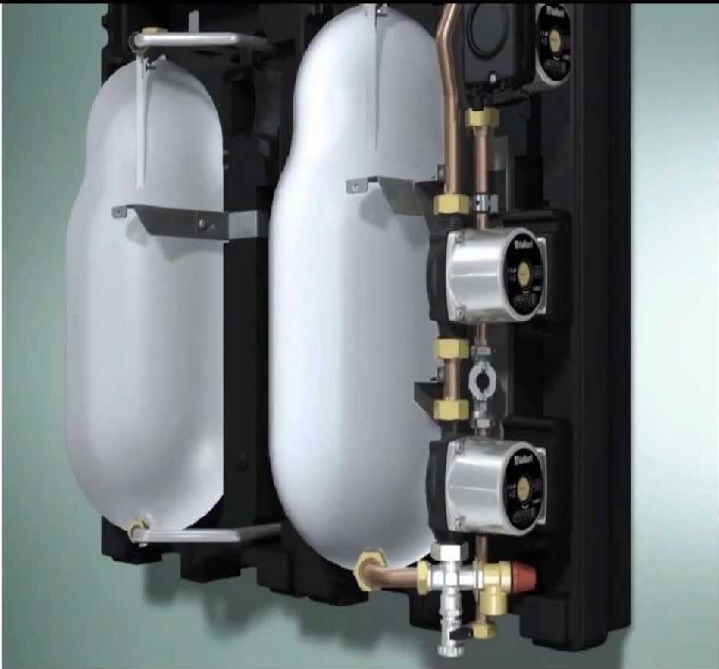

Оснащення auroFLOW exclusive VPM 20/2 S і VPM 60/2 S

• Насос з частотним перетворювачем для сонячного контура.
• Насос контуру нагріву буферної ємності з частотним перетворювачем.
• Автоматичний регулятор (дозволяє сонячної станції самостійно завантажувати споживача за рахунок сонячної енергії при наявності повноцінного теплосчетчика).
• Пластинчастий теплообмінник (передає тепло водяного контуру від сонячного контуру).
• У систему вбудований манометр і вибуховий мембранний клапан на 6 (шість) бар.
• Встановлено 2 датчика температури, а також електронний датчик протоку.
• 2 кульових крана з вбудованим зворотним клапаном.
• 2 крана для обслуговування.
• Вбудований сепаратор повітря.
• Байпас з сервоприводом.
• Зрозумілий і зручний інтерфейс eBus для управління.
