Особливості використання та роботи мотор-редукторів черв'ячного типу

Мотор-редуктори черв'ячного типу можуть застосовуватися досить часто в багатьох галузях виробництва і техніки.

Найчастіше вони застосовуються на підйомних машинах, на різних верстатах і пристроях транспортування.

За своєю характеристикою мотор-редуктор черв'ячного типу - це пристрій, який являє собою корпус, з пристроєм механічної передачі всередині. Як і всі мотор-редуктори, він складається з двох основних частин - редуктора і двигуна.

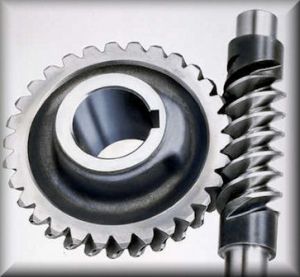

Черв'ячним такий мотор-редуктор називається тому, що всередині його конструкції, як головний його робочий елемент, використовується так звана черв'ячна передача. Черв'ячна передача являє собою «черв'як» - гвинт, розміщений на спеціальному валу, який оснащений різьбою, а також черв'ячне колесо. Власне через схожість гвинта з справжнім черв'яком було визначено його назву, а сама передача називається черв'ячною, так як основним елементом в ній є гвинт - черв'як.

Черв'ячне колесо має на краях своїй конструкції зубці, які також мають свій певний кут нахилу і розміщуються по відношенню до черв'яка під прямим кутом, таким образомсопрікасаясь з ним. Різьблення черв'яка може мати як один, так і кілька витків (зустрічаються черв'ячні передачі з кількістю до 4 витків), а також бути як правосторонньою, так і лівосторонньої.

Черв'ячна передача допомагає перетворити двіженіевходного вала з високою кутовою швидкістю і невеликим крутним моментом в великий крутний момент з низькою швидкістю на вихідному валу.

Провідним елементом в даній системі зазвичай є саме черв'як, але іноді на практиці можливі й інші випадки, коли черв'як є веденим в системі. Веденої частиною системи найчастіше є черв'ячне колесо.В більшості випадків на практиці зворотна робота передачі неможлива, так як вона заподіює блокування, або ж самозатягування редуктора.

Мотор-редуктори мають певні переваги перед редукторами планетарного і циліндричного типу. Перевага досягається завдяки особливості пристрою і роботи безпосередньо самої черв'ячної передачі.

Чим визначаються переваги роботи черв'ячної передачі?

В черв'ячної передачі спочатку її елементи - черв'як і колесо - стикаються не в певній точці, а по лінії контакту. При цьому кут їхнього зіткнення і схрещування може бути абсолютно різним, і це ніяк не впливає на роботу системи. Стандартно, в більшості випадків, схрещування відбувається таким чином, що кут схрещування елементів - черв'яка і колеса - прямий.

Крім того, важливо звернути увагу на конструкцію черв'ячного колеса: його форма злегка увігнута. Саме така будова Елементал сприяє тому, що контакт колеса з черв'яком відбувається в максимальній кількості точок, які, як вже говорилося, в підсумку являють собою певну лінію дотику.

Більш того, черв'ячна передача влаштована таким чином, що зуби колеса мають кут підйому, відповідний куту напрямки різьби черв'яка. Це важливо, оскільки така будова дозволяє найбільш ефективно використовувати всю можливу поверхню контактачервяка і колеса.

Таким чином, виразно стає ясним, що завдяки максимальному зіткненню ведучого і виїденого елементів, черв'ячна передача є достаточнодейственной і дозволяє отримати максимальний крутний момент вала на виході при мінімальній швидкості і кількостям обертання вхідного вала.

Для забезпечення харчування електродвигуна одноступінчатого черв'ячного мотор-редуктора, зазвичай використовується подача змінного струму з показником напруги 380 В і робочою частотою 50 Гц.

Основні переваги черв'ячних мотор-редукторів:

• Здатні ефективно взаємодіяти з обладнанням різного типу та напрямку роботи;
• По необхідності можлива комплектація певних елементів мотор-редуктора таким чином, щоб його електродвигун мав можливість отримувати живлення від електричної мережі з іншими стандартними показниками частоти й напруги;
• Мотор-редуктори такого типу є максимально безшумними в роботі, причому рівень шуму мінімальний порівняно з редукторами інших типів;
• Використовують мінімальну кількість матеріалів для змащення;
• Мають відносно довгий термін експлуатації завдяки меншому рівню зносу, порівняно з мотор-редукторами інших типів;
• Мають можливість самоблокування.

Існує три типи черв'ячних мотор-редукторів, залежно від кількості ступенів їх передачі:

• Одноступінчасті;
• Двохступінчасті;
• Трьохступінчасті.

З усіх існуючих черв'ячних мотор-редукторів, найбільш ефективним в роботі і найбільш часто вживаним є одноступінчатий. Такий мотор-редуктор, в порівнянні з іншими (двох-і триступінчастими), більш ефективно і з мінімальними втратами виробляє перетворення енергії передачі крутного моменту від вхідного на вихідний вал.

У тій ситуації, коли є необхідність використовувати більшу передавальне число крутного моменту, зазвичай використовуються двоступеневі черв'ячні мотор-редуктори.

Найчастіше областю застосування двоступеневих мотор-редукторів є промислові механізми загального призначення.

Область застосування та основні завдання мотор-редукторів черв'ячного типу

Основне завдання червячного мотор редуктора в роботі з механізмом - це вивести показник вихідний кутової швидкості й крутного моменту на таке значення, яке стане оптимальним і забезпечить найбільш ефективну і стійку роботу механізму. Це також підвищує загальну продуктивність роботи використовуваного обладнання.

Черв'ячні мотор-редуктори найчастіше мають своє застосування в наступних напрямках виробництва:

• Обладнання для підйому і переміщення вантажних матеріалів;
• Обладнання матеріально-технічного призначення (наприклад, для виміру ваги і т п);
• Машини та агрегати харчового виробництва;
• Верстати та пристрої, які використовуються у виготовленні пластика і подібних матеріалів;
• Обладнання для промислової обробки матеріалів.

Крім основних переваг, слід враховувати деякі незручності в роботі мотор-редукторів черв'ячного типу:

• Якщо черв'як у червячному мотор-редукторі розташовується збоку, це безперечно ускладнює можливість змащення підшипників, що створює незручність догляду та експлуатації;
• Завдяки особливостям передачі з зубчастим колесом, існують певні втрати потужності, яка передається на вихідний вал;
• ККД черв'ячного мотор-редуктора може мати менший показник, виходячи з кількості втрат потужності при передачі крутного моменту;
• Механізм черв'ячної передачі, крім щільного зіткнення, що є позитивним фактором, може виразно «заїдати», що вимагає використання спеціальних змащувальних матеріалів щоб уникнути таких випадків.

Для того, щоб уникнути появи можливих незручностей і збільшити можливий показник ККД мотор-редуктора, необхідно максимально врахувати всі необхідні показники середовища використання, а також особливості використання самого мотор-редуктора.

Основними показниками, які варто враховувати при введенні червячного мотор-редуктора в експлуатацію, є:

• Тип та особливості роботи пристрою, який буде приведено в роботу за допомогою мотор-редуктора;
• Необхідний крутний момент на вихідному валу;
• Необхідний показник частоти обертання вхідного і вихідного валів мотор-редуктора;
• Тип і показники роботи електродвигуна;
• Необхідний час роботи мотор-редуктора;
• Тип навантаження - реверсивна, пряма, рівномірна або змінна;
• Наявність вібрацій, сторонніх ударів або поштовхів;
• Наявність і показники величини перевантажень;
• Число включення і відключення використовуваного і приводимого да певний проміжок часу;
• Кількість годин роботи обладнання на добу (середній показник);
• Час пуску обладнання під навантаженням;
• Показник радіальної консольної навантаження на кінцях вхідного і вихідного валів;
• Кліматичні умови навколишнього середовища.

Основні умови експлуатації черв'ячних мотор-редукторів

Черв'ячні мотор-редуктори є досить універсальними у використанні - так як, завдяки особливостям роботи черв'ячної передачі, їх можна застосовувати в роботі з різними типами устаткування. Але варто враховувати, що запиленість приміщення, в якому використовується мотор-редуктор черв'ячного типу, не повинна перевищувати показника 10 мг/м^{3 .} Крім того, робоча середу, в якій розташовується мотор-редуктор, не повинна являти собою вибухонебезпечного або іншого роду агресивного впливу.

Умови мікроклімату, в яких допускається експлуатація червячного мотор-редуктора, обумовлена ​​ГОСТ 15150 - експлуатація можлива при підтримці умов сухого, помірного і вологого мікроклімату по даному документу.

Першим позитивним якістю, яка також спрощує технічне використання елементів черв'ячної передачі - це той факт, що провідна і відома частини механізму можуть розташовуватися абсолютно під будь-яким кутом один до одного.

Черв'ячні мотор-редуктори працюють при змінній напрузі 380 В. Робоче навантаження може бути як змінного, так і постійного значення. При цьому можна застосовувати навантаження як односпрямовану, так і реверсивну в певні періоди часу.

При активній експлуатації мотор-редуктора забезпечена безпека його роботи - у разі заїдання або виходу з положення якого-небудь робочого елементу, механізм черв'ячної передачі має властивість блокувати свою роботу - зупинятися. Це не тільки зменшує ймовірність виникнення зносу устаткування чи аварійної ситуації, але і, отже, запобігає можливим робочі втрати матеріального характеру.

Вхідний і вихідний вали можуть обертатися в будь-якому напрямку - напрямок їх обертання не впливає на роботу установки, тому в цьому немає істотної переваги.

Найголовніше при виборі мотор-редуктора - це врахувати всі необхідні показники використовуваного обладнання, яке буде приводитися в дію, а також умови і вимоги до експлуатації певного мотор-редуктора.

Відповідність умови експлуатації мотор-редуктора з показниками і умовами роботи приводу дозволить отримати максимальний показник ККД і ефективності роботи, оптимізує загальну роботу виробництва, а також не зробить різких впливів на термін експлуатації спільно використовуваного обладнання та зменшить ймовірність появи аварійних або позаштатних ситуацій в роботі.
