Технічні особливості та основні функції циркуляційного насоса

Відомий факт, що в системі, робота якої заснована на русі використовуваної рідини в контурі, важливо, щоб необхідні параметри і швидкість її руху завжди зберігалися на необхідному рівні.

Прикладом є опалювальна система водяного типу. Обігрів приміщення такою системою заснований на нагріванні і пересуванні води. А що буде, якщо вода не буде циркулювати з потрібною швидкістю? Якщо потік води буде слабким - система не буде працювати ефективно, оскільки вода не буде нагріватися і віддавати потрібну кількість тепла в приміщення. Більше того, застій рідини також може призвести до порушення роботи опалювального обладнання. Особливо актуально це для систем, які розташовані в багатоповерхових будинках з наявністю розгалужень в трубних комунікаціях, а також для систем, робочий рівень теплоносія в яких не перевищує показника 50 ° С.

Циркуляційний насос - це пристрій, який забезпечує примусову циркуляцію рідкого нагрітого теплоносія в замкнутому контурі системи. Таким чином, в робочому контурі вода (або інше використовуване речовину) буде рухатися з необхідним для роботи напором. Це є основною його функцією.

Під натиском мається на увазі рівень гідравлічного опору. Зазвичай його показник традиційних насосів становить до 10 м.

Також циркуляційний насос виконує інші функції:

• Рециркуляція (повернення) робочої рідини;
• Підтримка постійної роботи системи;
• Регулювання температури перекачується рідини, з підтриманням необхідного її показника.

При цьому деякі моделі насосів мають вбудований фільтр, який захищає насос від попадання твердих частинок (якщо вони є в протікає речовині) , і надають можливість регулювати швидкість руху рідини.

Основним напрямком його використання стали системи із замкнутим контуром:

• Опалювальні системи, незалежно від використовуваного виду палива для котла;
• Первинний контур котла;
• Контур нагрівача повітря;
• Контур опалювального пристрою з рекуператором;
• Системи гарячого водопостачання;
• Системи кондиціонування;
• Контур гідроакумулятора;
• Інші промислові установки з використанням замкнутого контуру.

Найбільш часто циркуляційні насоси знаходять актуальність свого застосування в індивідуальних системах.

Використовувати дане устаткування можна у випадку, якщо максимальний показник температури робочої рідини не перевищує 110 ° С, а максимальний показник робочого тиску в системі - 10 бар.

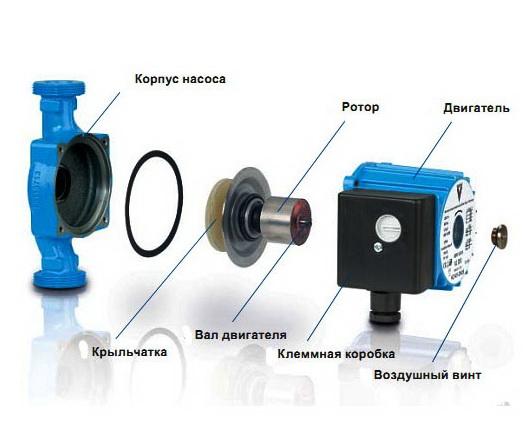

Конструктивними елементами циркуляційного насоса є:

• Корпус;
• Ротор;
• Вал ротора;
• Електромотор;
• Всмоктуючий і напірний патрубки.

У більшості, корпус насоса виготовляється з нержавіючої сталі. Також для цього можуть використовуватися чавун, латунь, бронза і алюміній.

Ті насоси, які використовуються в системах гарячого водопостачання, додатково включають захист ротора від накипу. Корпус такого пристрою, до того ж, обов'язково виготовляється з матеріалів, які мають високий ступінь стійкості від впливу корозії. В якості таких матеріалів часто виступають нержавіюча сталь, латунь і бронза.

Також, пристрій може безпечно використовуватися, незважаючи на те, що температура циркулюючої рідини досить висока. Така можливість забезпечена завдяки застосуванню специфічної термоізоляції корпуса.

У цілому, залежно про свою конструкції і принципу дії, циркуляційні насоси діляться на два основних типи:

• З «мокрим» ротором;
• З «сухим» ротором.

Тип насоса підбирається за показником споживаної ним електроенергії, а також залежно від типу системи, її основних характеристик і показників:

• Тип і фізичні показники робочої рідини;
• Температура рідини;
• Діаметр трубопроводів контуру;
• Показник напору в системі.

Важливим критерієм (для більшості користувачів) є також рівень шуму, видаваного насосом в роботі.

Переваги у використанні циркуляційного насоса

• Насос підвищує ефективність роботи і тепловіддачу системи;
• Робота його - безшумна;
• Насос легко монтується на трубу;
• Можна використовувати насос в системах практично будь-якої висоти, завдяки функції зворотного руху рідини;
• Конструкція має малі габарити і невелика вага;
• Безпечний і надійний у використанні, завдяки герметичній і якісно теплоизолированной конструкції;
• Не вимагає складного обслуговування в процесі експлуатації;
• Довговічний у використанні;
• При цьому насос використовує невелику кількість електроенергії.
