JDW

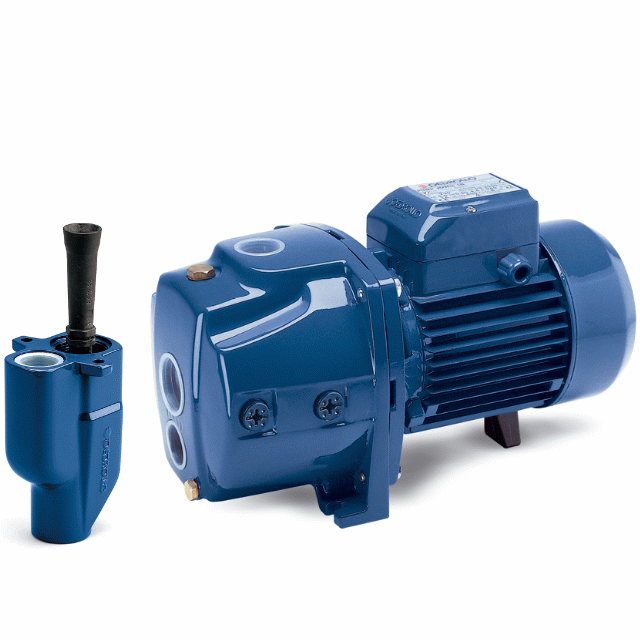

Поверхневі самовсмоктувальні насоси з зовнішнім ежектором PEDROLLO (Педролло) JDW

Модель	JDWm 1AX-N/30-4"	JDWm 2/30-4"
Матеріал корпусу насоса	Чавун, патрубки з різьбою ISO 228/1
Матеріал ежектора	Чавун
Потужність двигуна	0,75 кВт	1,10 кВт
Напір	50-15 м	75-19 м
Продуктивність	0,12-2,16 мᶟ/год	0,12-3,60 мᶟ/год
Подача	3600 л/год
Ступінь захисту	IP 44	IP 44
Максимальна температура рідини	+40°С	+40°С
Максимальна температура навколишнього середовища	+40 °С	+40 °С
Ціна, грн з ПДВ

Поверхневі самовсмоктувальні насоси з зовнішнім ежектором PEDROLLO. Серія JDW

Поверхностные насосы PEDROLLO JDW

Серія JDW представлена відцентровими самовсмоктуючими електронасосами. Їх встановлюють для перекачування води без хімічно агресивних домішок з глибинних колодязів. При наземній установці насоса Pedrollo JDW з занурювальним ежекторним блоком забезпечується безперебійна робота навіть при великій різниці між рівнем води і рівнем установки апарату. Так як насоси серії відрізняються надійністю, простотою експлуатації і економічністю їх широко застосовують в побутових умовах. Наприклад, для подачі води в зрошувальні системи.

Модельний ряд насосів серії JDW

JDWm 1AX-N/30-4"

JDWm 2/30-4"

Основні характеристики насосного обладнання Pedrollo JDW:

Продуктивність насоса – 3600 л/год;
Висота водяного стовпа – 74 м;
Макс. манометрична висота всмоктування – 45м;
Температура води - до +40°С;
Температура зовнішнього средовища - до +40°С;
Тиск всередині корпусу - ˂6 бар;
Перекачувана рідина – вода без хімічних, агресивних домішок;
Умови використання – побутові;
Тип насоса – поверхневий самовсмоктаючий з ежектором;
Тип конструкції – центробіжний.

Конструктивні характеристики насосів серії JDW

Корпус ежектора	Виготовлений з чавуну
Корпус насоса	Виготовлений з чавуну має патрубки з різьбою ISO 228/1
Форсунка, трубка Вентурі, направляючий вінець	Виготовлені з технополімера
Робоче колесо	Виготовлено з латуні
Механічне ущільнення	Виготовлено з кераміки і графіту із застосуванням еластомеру NBR.
Ведучий вал	Виготовлений з нержавіючої сталі EN 10088-3 - 1.4104
Електродвигун	Обладнані насоси закритими двигунами з зовнішньої вентиляцією. Розраховані на безперервну роботу, безшумні. Однофазні двигуни JDWm (230В, 50 Гц) мають конденсатор і вбудовану в обмотку тепловий захист. Клас ізоляції F
Ступінь захисту	Клас IP 44.

Технічні характеристики

Поверхностные насосы PEDROLLO JDW тех х-ки

Розмір і вага

Поверхностные насосы PEDROLLO JDW размеры

Монтаж насосних апаратів JDW та їх застосування

Установка насоса полягає в кріпленні його корпусу до гладкої рівної поверхні (для запобігання вібрації) в провітрюваному, сухому приміщенні. Можливо як горизонтальна, так і вертикальна установка. Для техобслуговування слід забезпечити можливість легкого демонтажу насоса. Ежектор опускається в колодязь діаметром 100 мм і більше. З насосом з'єднується 2 трубами. На отворі блоку ежектора потрібно обов'язково встановити зворотний клапан. Щоб уникнути підсосу повітря і утворення завихрень, трубу занурюють у воду на 50 см і глибше.
