Контролери управління для сонячних колекторів

Сьогодні багато країн світу почали відмовлятися від традиційних джерел енергії (нафта, газ, вугілля), видобуток яких не безмежний, до того ж, шкідливий для екології й здоров'я людей. Повсюдне використання поновлюваних біоресурсів вітру, води й сонця має не тільки перспективне економічне значення, тому що дозволяє позбутися енергетичної залежності, але й гуманістичне, оскільки може назавжди припинити чвари між державами й позбавити планету від війн за нафтоносні райони.

Самим затребуваним видом поновлюваних джерел залишається енергія Сонця – безкоштовна, невичерпна й повсюдно доступна. Цілий рік воно посилає на землю свої живлющі промені, що несуть тисячі мегаджоулей, які можуть використовуватися для задоволення глобальних потреб людства й урятувати нашу планету від руйнування. Сонячна енергетика – найбільш багатообіцяючий напрямок у розділі альтернативної біоенергії, а основні сфери її застосування: обігрів житла, гаряче водопостачання й вироблення електрики.

Геліоколектори для одержання дешевого тепла та ГВП

Постійний ріст тарифів на комунальні послуги змушує домовласників шукати інші можливості для теплозабезпечення. Найбільш популярне рішення - впровадження геліосистем, заснованих на інсоляції сонячних колекторів і передачі тепла в опалювальний контур будинку.

До складу агрегату входять наступні вузли:

• Пласкі або трубчасті поглинаючі панелі для збору фотоенергії, що монтуються на даху під різними кутами або на спеціальних фермах.

• Бак, виконаний у вигляді сталевої теплоізольованої ємності, у якій відбувається акумулювання нагрітої води.

• Теплообмінник, розташований усередині бака у вигляді змійовика або зовні накопичувача, як варіант - окремо вартий протиточний елемент. Його завдання - прийняття й перерозподіл енерготепла.

• Контролер з датчиками, який здійснює координування нагрівальним процесом, контролює безперебійну роботу встаткування, відслідковує стан усіх вузлів.

• Комплект технічних засобів, куди входять трубопроводи й запірна арматури, що поєднує всі пристосування в єдиний ланцюг, інтегровану в систему тепло- і водопостачання.

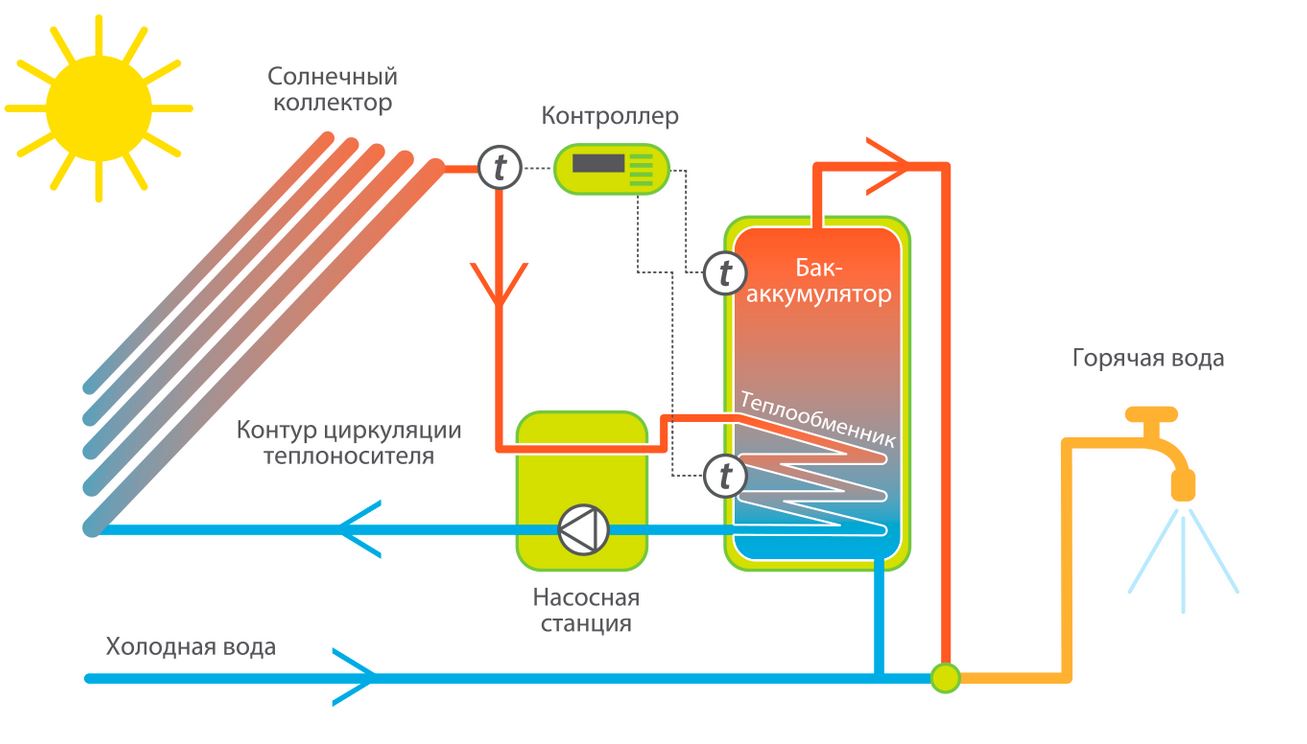

Схема функціонування геліоустановки

Основою конструкції є фотопанелі, вакуумні або плоскі. У перших одержання фотоенергії відбувається за допомогою нагрівання трубок, многошарово покритих зсередини високо-селективною речовиною, що забезпечує збір до 98% випромінювань. Другі являють собою панелі, пофарбовані абсорбером – чорною фарбою або спеціальним селективним покриттям

Через колектор протікає теплоносій - водяний або, що представляє низькозамерзаючу рідину (антифриз), яка забирає теплову енергію для наступної передачі її в контур теплопостачання.

Геліоустановки класифікуються на працюючі із природньою й примусовою циркуляцією. Останні дозволяють підвищити продуктивність системи в 30 раз, тому більш затребувані в споживача, а одним з найважливіших елементів ланцюга є контролер, керуючий усіма процесами.

От як це відбувається: під впливом інфрачервоних і ультрафіолетових променів панелі або трубки нагріваються, підвищуючи температуру робочої рідини. Коли нагрівання досягає певної крапки, блок управління включає циркуляційний насос і перекачує гарячу воду в бойлер, звідки вона йде на потреби споживачів. Остиглий термоносій надходить у геліоколектор, остуджує його до температурних величин рівних або нижче бака-накопичувача, після чого прилад відключає насос і весь алгоритм повторюється знову.

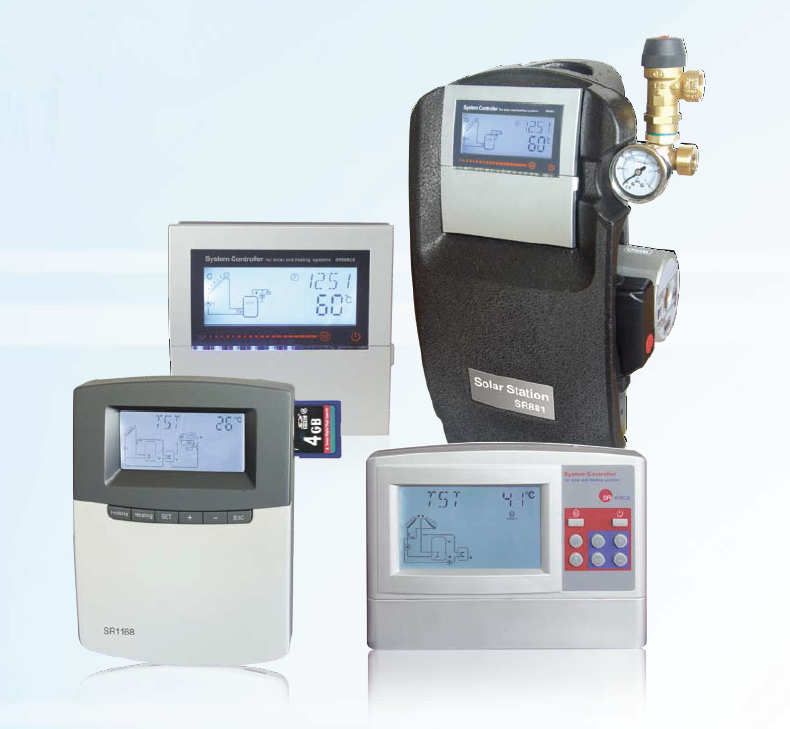

Контролер для геліотермальних станцій – призначення, функціональність

Даний вузол має багатофункціональність і його можна назвати «мозком» геліоустановки, тому що він контролює всі операції й забезпечує безпечну й оптимальну експлуатацію станції. У ньому закладена схема системи, встановлюється настроювання й порядок процедур, а всі дії відображаються на дисплеї.

Принцип дії

За допомогою комплекту датчиків, встановлених у баку-накопичувачі, геліоколекторі, «обратці» і т.п., прилад одержує інформацію про роботу всіх елементів ланцюжка, підтримуючи високу ефективність і безпеку експлуатації встаткування.

При нестачі інсоляції видається команда на підключення резервних джерел обігріву, наприклад електронагрівника, твердопаливного або газового казана. Особливо важлива його роль у складних конструкціях з різними теплоспоживачами: декількома бойлерами, басейном, теплонасосом, а також з додатковими полями фотоколекторів.

Функції апарата залежать від моделі й полягають у наступному:

• відображення температури в колекторі, баку, зворотному потоці теплоносія;

• встановлення режимів циркуляційного насоса та його контроль;

• координування швидкістю потоком терморідини;

• включення/відключення опалення, допоміжних нагрівальних пристроїв;

• моніторинг можливого перегріву;

• підрахунок кількості теплоенергії;

• перемикання схеми на літній/зимовий режим;

• візуальна сигналізація про помилки й аварійних ситуаціях;

• ведення журналу аварій та інше.

Таким чином, стабільність і безпека експлуатації геліотермальної станції багато в чому визначається цим своєрідним диспетчером.

Сьогодні на ринку представлені різні модифікації цього інструментарію: моноблочні для замкненого контуру, з окремими встановленням силової частини для підводки живлення, для термосифонних і пасивних установок та інше. Геліоконтролери останнього покоління – високоінтелектуальна техніка, сумісна з електронними девайсами й здатна здійснювати передачу інформації через мережу Інтернет. За допомогою спеціального програмного забезпечення в дистанційному доступі можна змінювати інфраструктуру, робити її перенастроювання, отримувати відомості в заданий часовий проміжок, моніторить і зберігати дані. Керування приладом інтуїтивно зрозуміло, збір інформаційного матеріалу зручний, стабільність операцій гарантується високим рівнем захисту від води й неправильного підключення.
