Міні котельні

Проектування та облаштування міні-котелень

Компанія «Вент-Заводи» виконує проектні роботи різної складності по проектуванню та монтажу міні-котелень для багатоквартирних будинків, приватних домоволодінь і установ.

Пропонуємо високоякісне сертифіковане встаткування від популярних виробників за кращою ціною в Україні. Завдяки величезному досвіду подібних робіт, наші фахівці швидко, якісно, у короткий термін і з мінімальними фінансовими витратами організують підведення тепла до будь-якої будови.

Міні-котельні з кожним роком одержують усе більшу популярність, використовуються практично у всіх сферах економіки, особливо там, де немає можливості підключитися до централізованих ресурсів тепла, організувати підведення теплої води в короткий термін і з мінімальними фінансовими витратами. Вони ефективно виконують завдання по опаленню й гарячому водопостачанню, прості, зручні в експлуатації.

Конструктивні особливості

Котельня являє собою сукупність технічних засобів, що розташовуються в автономному модулі, готовому до транспортування. Для одержання теплоенергії, її приєднують до опалювальної мережі й організовують підведення палива. Могутніші теплоджерела змонтовані з декількох частин.

Звичайно немає необхідності в постійному контролі оператором за процесами, тому що більшість пропонованих моделей оснащені надійною автоматикою, підсистемами регулювання й сигналізації, що сповіщають диспетчерську службу у випадку поломок або виникнення позаштатних ситуацій.

Головною привабливо рисою даного теплозабезпечення є проведення монтажу на рівному місці без попередньої підготовки, що дає можливість оперативного підключення до вже існуючої опалювальної лінії житлового багатоквартирного будинку, виробництва або установи.

Модуль можна експлуатувати стаціонарно, повністю вирішуючи проблему в обігріві й гарячому водопостачанні населення. Щоб забезпечити господарство необхідним обсягом послуг теплопостачання, необхідно придбати або орендувати потрібні модульні блоки, поставити їх на монтажний майданчик, приєднати споживачів тепла за допомогою паропроводу.

Класифікація

Дані установки можна згрупувати по різних параметрах.

По типу позиціонування вони розрізняються на:

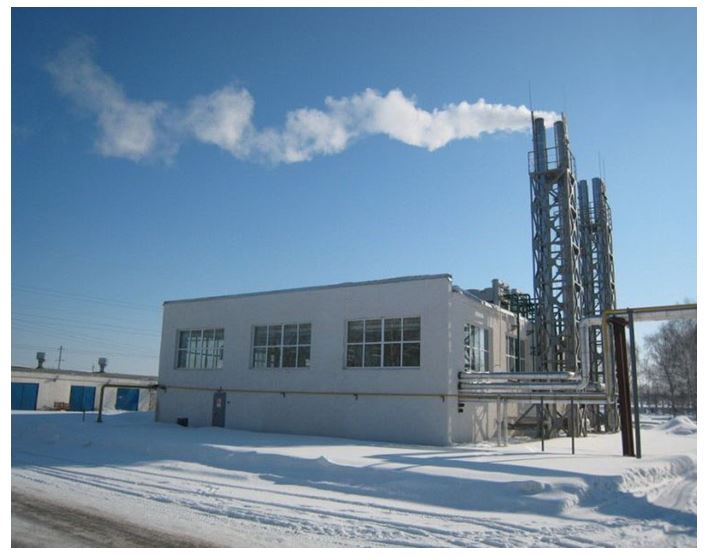

• Автономні - модульні підрозділи, побудовані за межами опалювальних будівель.

•

  Прибудовані - розташовані в прибудовах, що окремо споруджуються для них.

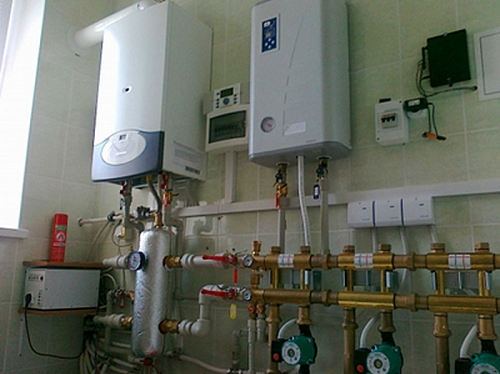

• Вбудовані - монтаж яких виконаний у частинах якоїсь будови, відділеного від інших приміщень капітальними неспаленними стінами.

Висота місцезнаходження зобов'язана бути не вище першого поверху, з індивідуальним входом. Якщо передбачається тільки тимчасове залучення, то капітальне виконання міні-котельні не обов'язково. Вузли, установлені на дахах, дозволяють уникнути створення спецмайданчиків, тому що під них можна переобладнати існуючі конструкції й надати повноцінне опалення в дуже короткі проміжки часу, з невеликими фінансовими й ресурсними витратами.

За формою використовуваного сировини модульні комплекси діляться на:

• Газоподібні – працюючі на природному або попутному газі.

• Рідинні – на грубному паливі.

• Тверді – на куті, дровах, торфі, інших подібних вуглеводнях.

Класифікують теплоджерела також по категорії теплоносія: водогрійні, парові, паро-водогрійні й розігріваючі діатермічне масло до 300^ос (наприклад, для випуску ламінованих меблевих плит).

Облаштованість

Головна й додаткова техніка, залежно від типу котлів, може бути розташована в одному приміщенні з декількома секціями, з'єднаними між собою. Спорудження обшивається твердими неспаленними тришаровими плитами з товстим мінерало-ватяним утеплювачем товщиною до 100 мм.

Видалення продуктів згоряння з котлоагрегатів проводиться за допомогою каналів, що відводять, від кожної теплоустанови в димар, яка комплектується клапанами, що охороняють техніку у випадках ударів при розжиге теплогенерующих машин, оглядовими лючками й пристосуванням для видалення конденсату.

Канали й димар виготовлені з корозіонностійких металів. Її висота залежить від продуктивності встаткування, місця розташування, напору вітру й забезпечення якісним розсіюванням продуктів згоряння. Молниезахист забезпечується залізобетонним фундаментом.

Об'єкт слід ретельно освітлювати, у тому числі й резервним підсвічуванням, звільнити перед ним простір, достатнє для проїзду транспорту, і забезпечити його належний стан.

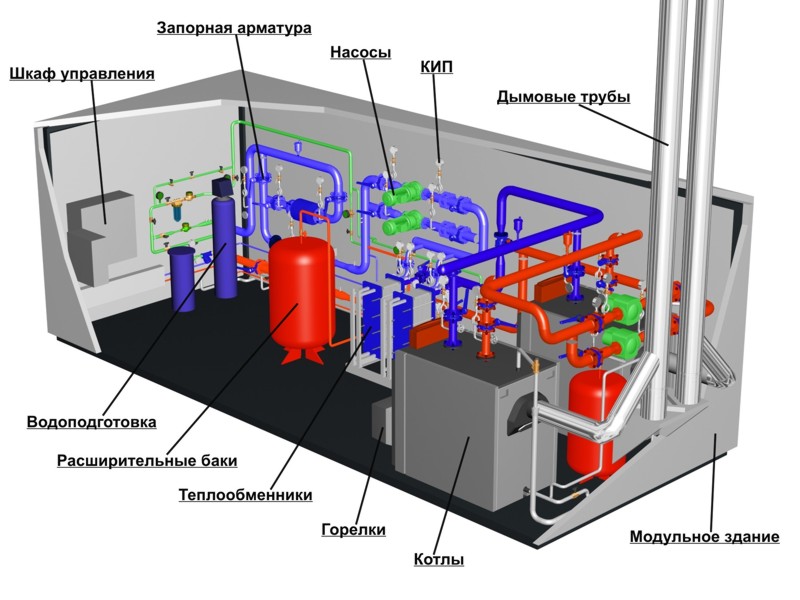

Комплектація

До складу оснащення міні-котельні входять:

- котли водогрійні або парові в кількості не менш двох кожного типи;

- система подачі природного газу при наявності газоподібної сировини (газорегулюючий пункт – ГРП, шафові регуляторні пункти - ШРП із газопроводами);

- засобу зберігання, очищення й підведення бензину або газойля, якщо використовуються ця група вуглеводнів;

- механізми паливоподачі: транспортери з металоконструкціями, бункери, інше. При ручному способі - наявність обслуговуючого персоналу;

- склади або спеціально підготовлена територія для приймання й зберігання паливної продукції, а також обладнання для його транспортування;

- агрегати для золо- і шлаковидалення: зольники, золоуловлювачі, транспортери;

- дутьєві вентилятори доставки повітря;

- димососи з газоходами (не встановлюються, якщо теплокотли функціонують під наддуванням);

- насосні пристосування: живильні, мережні, рециркуляційні й інші;

- спецобладнання водопідготовки;

- теплообмінники;

- прилади автоматики, сигналізації й безпеки, керування основним і додатковим устаткуванням;

- електроустаткування.

Кожна міні-котельня після облаштованості проходить обов'язкову сертифікацію на відповідність нормам пожаробезпеки. Здача в експлуатацію теплогенеруючеї станції здійснюється тільки при виконанні всіх вимог контролюючих і наглядових держустанов.

Обслуговування

Належна діяльність котельні може виконуватися власними силами або найманими робітниками спеціалізованого підприємства.

Поруч із котлами на видному місці повинен розташовуватися стенд, на якому розміщають:

• інструкцію з техобслуговування теплоустанов;

• режимні карти кожного котлоагрегату;

• теплові схеми локалізації приладів, датчиків, трубопроводів, запірн арматур, що регулює, із вказівкою їх порядкового номера.

До кожної одиниці арматур потрібно прикріпити металеву бирку із вказівкою номерного знака, що відповідає певним теплосхемам. Другий екземпляр режимних карт, інструкцій і інших документів з підписами працівників про ознайомлення, можуть зберігатися у відповідальної особи.

У міні-котельні встановлюють надійні запірні обладнання, що забезпечують безпечне функціонування вузлів. При виході з ладу якого-небудь агрегату, відбувається автоматичне спрацьовування засобів захисту, з одночасною подачею сигналу в диспетчерську про відключення блоків, із вказівкою параметрів, що відхилилися від експлуатаційних нормативів. Отримана інформація відображається на моніторах і запам'ятовується.

Функція диспетчерського відділу

Цей підрозділ покликаний відслідковувати й аналізувати роботу всіх вузлів, при необхідності, направляти кваліфікованих чергових для ліквідації виявлених неполадок.

Знання й професійні навички оператора генераторів теплопостачання забезпечуються спеціальною підготовкою й щорічно перевіряються шляхом здачі спецекзамена.

Диспетчер зобов'язаний знати:

- обладнання, принципи дії основних і допоміжних механізмів, що перебувають під його спостереженням;

- посадові й виробничі інструкції обслуговуючого персоналу;

- методи досягнення найбільш економічних режимів і параметри їх функціонування;

- схеми джерел теплопостачання;

- призначення, принципи дії приладів для автоматичного регулювання, контролю й оповіщення;

- причини й ознаки появи несправностей;

- способи попередження й усунення поломок;

- правила техніки безпеки, протипожежних заходів, санітарії;

- вимоги до ведення техдокументації в зміні;

- свої права й обов'язку.

Крім того, він повинен попереджати аварійні ситуації, вживати заходів до оповіщення відповідних організацій по їх усуненню.

Переваги

Існуючі системи теплопостачання мають ряд переважних достоїнств:

• простота, малі строки й невелика вартість проектних робіт;

• висока швидкість монтажу й максимальна готовність до експлуатації;

• компактні габарити;

• облаштованість на будівельному майданчику в будь-якому місці й навіть на даху з використанням мінімального обсягу комплектуючих;

• поставка зовнішніх і внутрішніх механізмів з індивідуальними для кожного об'єкта характеристиками;

• використання в режимі оренди;

• складання в заводських умовах, що майже завжди гарантує відмінна якість.

Додатковий плюс: завдяки повній автоматизації персонал, що обслуговує, більшості структур не потрібно.

Теплогенеруючі станції на твердопаливній сировині

Застосування рідкого палива або газу як джерела теплоенергії стає усе дорожче, тому багато забудовників починають замислюватися про перехід на альтернативне тверде або біопаливо. Визначальним фактором вибору є відсутність поблизу газових мереж і неможливість користування нафтопродуктами. Теплогенеруючі твердопаливні установки відрізняються досить високою економічністю, помірною тепловою інерцією, оперативною вибіркою потужності в широких межах. Можуть розміщатися в будь-яких регіонах, що мають ту або інший різновид твердого палива, на промислових підприємствах відходи, що мають такі.

Теплогенератор на кам'яному й бурому куті, деревині, торфі, горючому сланці й інших подібних вуглеводнях, застосовується при виконанні наступних умов:

• строге дотримання норм, правил проектування й будівництва;

• висота спорудження не менш 2,5 метра;

• котлоагрегати мають окрему локацію з відособленим входом і виходом;

• є присутнім природнє висвітлення;

• прибудоване або вбудоване приміщення перебуває за глухою стінкою, що не стикається з житловими кімнатами;

• об'єкт відділений від інших приміщень огородженням з неспаленних матеріалів;

• дверний проріз забезпечений металевою оббивкою і його ширина становить не менш 0,8 м;

• відстань від стіни до фронтального боку котла не менше за 2 м, по периметру є вільний простір;

• відходи згоряння твердопаливної продукції містяться в металоємність, установлювану у відведену зону, заливаються водою.

Така котельня обходиться дешевше для власників виробництв, установ, приватних будинків. Крім вигідних переваг, у цих теплоджерел є й недоліки. Перш ніж вибрати, спроектувати й побудувати твердопаливний генератор, слід обміркувати всі « за й проти».

Потрібно враховувати, що оптимальним варіантом будівництва може бути міні-котельня, створена з дотриманням усіх нормативів, відповідно до потреб і особливостями конкретного виробництва або житла. Практика показує, що якісний добір технічного забезпечення й грамотне будівництво такого теплогенератора гарантує тривалий робочий період без значних руйнувань до 15 і більш років.
