Вентиляція багатоквартирних житлових будинків

Вентиляція в багатоквартирних житлових будинках

Навіщо потрібна вентиляція у багатоквартирному будинку

Проектування вентиляції житлових будинків регламентується наступними нормами:

ДБН В. 2.5-67:2013 «Опалення, вентиляція і кондиціонування»;

СНіП 2.01.01-82 «Будівельна кліматологія і геофізика»;

ДБН В. 2.2-15-2005 «Житлові будинки»;

ДБН 79-92. «Житлові будинки для індивідуальних забудовників України»;

ДБН В. 2.2-9-2009 «Громадські будівлі і споруди»;

СНіП 2.09.04-87 «Адміністративні та побутові будівлі»;

ДСТУ Б А. 2.4-41:2009 «Опалення, вентиляція і кондиціонування повітря. Робочі креслення»;

Посібник 7-91 до СНіП 2.04.05-91 «Схема прокладання повітроводів в будівлі»;

ДБН В. 1.1-7-2002 «Пожежна безпека об'єктів будівництва»;

Посібник 13.91 до СНіП 2.04.05-91 «Протипожежні вимоги до систем опалення, вентиляції і кондиціонування».

Пристрій вентиляції в багатоквартирному будинку

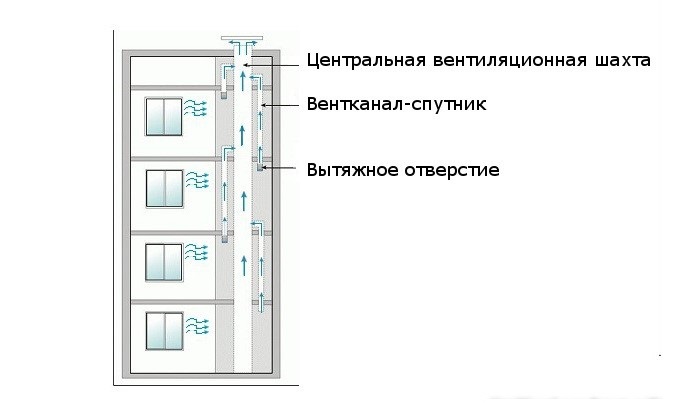

Вентиляція багатоквартирного житлового будинку являє собою систему вентиляційних витяжних шахт, які розташовуються усередині конструкції будівлі і обов'язково прилягають до внутрішніх стін. У будинках малої поверховості (до 4-х поверхів) з кожної квартири передбачена окрема вентиляційна шахта з виходом на покрівлю будівлі, що забезпечує таким чином викид відпрацьованого повітря в атмосферу вище покрівлі будівлі. У багатоповерхових житлових будинках немає можливості забезпечити кожну квартиру окремої шахтою, в силу того, що вони займають занадто багато простору в конструктиві будівлі. Тому в житлових будинках вище 4-х поверхів, передбачені збірні вентиляційні шахти. Вони являють собою вертикальні стовпи (магістральні повітропроводи), від яких в кожну квартиру йде відгалуження. Щоб створити необхідну тягу повітря, підключаються відгалуження (так звані «канали-супутники») через поверх, тобто поверхом вище. Наприклад, канал-супутник першого поверху підключається до збірної вентиляційної шахти на другому поверсі. А канал-супутник другого поверху-на третьому і т. д.

Чим більше довжина вертикального ділянки, чим більша тяга в ньому створюється. Таким чином, виходить, що нижні поверхи, як правило, не мають проблем з вентиляцією. На верхніх поверхах все йде гірше. Досить часто там можна спостерігати явище «перекидання тяги» зважаючи на те, повітря з магістрального повітропроводу, зібраний з усіх нижніх поверхів, по шляху найменшого опору, викидається назад в квартиру на верхньому поверсі. Щоб уникнути подібного, верхні поверхи багатоповерхових житлових будинків слід проектувати з індивідуальними каналами з висотою вертикального ділянки не менше 2м.

У відповідності з ДБН В. 2.2-15-2005 «Житлові будинки» системи вентиляції житлових будинків, в тому числі багатоквартирних, повинні проектуватися з природною вентиляцією. Всередині кожної окремо взятої квартири це виглядає так: припливне повітря, потрапляючи через відкрите вікно або кватирку в приміщення, нагрівається; за рахунок перепаду тиску і температури засмоктується через вентиляційний отвір у витяжну шахту, а потім викидається в атмосферу. Таким чином відбувається повітрообмін приміщення. Циркуляція повітря у квартирі повинна протікати по схемі: з «чистих» приміщень «брудні» і ні в якому разі не навпаки. До умовно «чистих» відносять всі житлові приміщення, до «брудних» - кухні, ванні кімнати, вбиральні, комори і т. д., тому витяжні отвори розташовують саме там. Обов'язкова умова правильного повітрообміну: кількість подається в приміщення повітря повинна дорівнювати кількості повітря, що видаляється. Інакше вентиляція не буде працювати.

В епоху дерев'яних вікон було поширене таке поняття як «інфільтрація» - проникнення зовнішнього повітря через щілини і нещільності дерев'яних конструкцій приміщення, що забезпечувало безперервний доступ свіжого повітря навіть при закритих вікнах. На сьогоднішній день, герметичні пластикові вікна мають багато «плюсів» у вигляді захисту від шуму, пилу і тепловтрат, але і «мінус» в якості відсутності інфільтрації. У холодну пору року неможливо протягом довгого часу тримати вікна відкритими. Таким чином, доступ свіжого повітря перекривається і створюється дисбаланс припливу. А без припливного повітря витяжна вентиляція також не працює.

Виходячи з встановлених норм ДБН В. 2.2-15-2005 «Житлові будинки. Основні положення», повітрообмін в житловому будинку повинен відповідати таким показникам:

• Для кухні –60 - 90 м3/год;

• Для ванної – 25 м3/год;

• Приміщення Для санвузла, у тому числі суміщеного – 50 м3/год;

• Для житлової кімнати – 3 м3/год, з розрахунку на 1 м2 житлової площі.

Основним правилом у встановлених санітарних нормах є подача повітря в обсязі 30 м3/год з розрахунку на одну людину, що проживає в будинку, при цьому він повинен бути чистим і свіжим, без наявності будь-яких забруднень, пилу, або ж вихлопних газів.

Однак, проблемою деяких будинків, особливо старого зразка, є відсутність вентиляційної системи як такої.

Ознаки непрацюючої вентиляції:

• підвищена вологість у приміщенні;

• неприємні запахи з кухні та санітарного вузла потрапляють у житлові приміщення;

• запотівання вікон;

• утворення цвілі і грибка;

• дискомфорт в приміщенні;

• важке повітря, що утруднює дихання і т. д.

Як перевірити роботу вентиляції в приміщенні:

Щоб перевірити, чи правильно організована вентиляція у вашій оселі, насамперед потрібно забезпечити приплив повітря, тобто відкрити вікно. Потім перевірити роботу витяжки. Для цього до витяжного отвору на кухні або у ванній піднесіть запалену свічку або сірник. Якщо полум'я спрямовується в бік отвору, значить, тяга є. Якщо ні, необхідно перевірити вентиляційну шахту, з часом вона забивається і потребує чищення. Якщо ж і це не допомогло, має сенс перейти від природної вентиляції до механічної, т. к. природна вентиляція вельми ненадійна і залежна від факторів зовнішнього середовища: вітру, атмосферного тиску повітря, температури і т. д.

Для підвищення рівня комфорту своєї квартири і можливості регулювання повітрообміну, можна застосувати змішану або механічну вентиляцію.

Змішана вентиляція являє собою природний приплив повітря і механічну витяжку або навпаки. При наявності герметичних вікон в якості природного припливу можна використовувати вбудовані віконні провітрювачі або припливні клапани, які є хорошою альтернативою інфільтрації. У витяжні отвори на кухні, у ванній і убиральні встановлюються витяжні вентилятори. Таким чином, включаючи вентилятор, ви можете самі контролювати і регулювати повітрообмін в приміщенні.

Механічна припливно-витяжна вентиляція рекомендується тим, хто високо цінує рівень свого комфорту. Вона дозволяє регулювати кількість повітря, що подається, його чистоту, температуру та ін Таким чином, в холодну пору року ви захистите себе від втрат тепла на нагрівання холодного припливного повітря і від выхолаживания квартири. Дуже зручно використовувати припливно-витяжну вентиляцію для великогабаритного житла, встановлення рекуператора дозволить знизити енерговитрати на обігрів приміщення. Додатковим плюсом вентиляції даного типу є те, що можна включити до складу вентиляційної установки додаткові опції: крім стандартного калорифера для нагрівання повітря в зимовий час, це може бути додаткова система фільтрів, зволожувач повітря, охолоджувач (гідна заміна кондиціонеру) а також можливість вибрати різні варіанти регулювання.

Особлива рекомендація до облаштування свого житла механічною системою припливно-витяжної вентиляції тим, хто проживає в екологічно забруднених районах міста, поблизу промислових підприємств і заводів з викидом в атмосферу шкідливих токсичних речовин, а також доріг і магістралей з безперервним рухом транспорту. З допомогою припливної механічної вентиляції ви зможете, незалежно від факторів навколишнього середовища, забезпечити доступ у своє житло свіжого, очищеного від пилу і бруду, підігрітого (що важливо взимку!) повітря. Таким чином, ви бережете своє здоров'я і продовжуєте життя!

Дивись також статті по темі: Проектування вентиляції багатоквартирних житлових будинків, Вентиляція квартири, Вентиляція ванної кімнати, Вентиляція кухні.
