Модульні індивідуальні мобільні теплові пункти,
підключені за залежною схемою

Традиційна опалювальна котельня не може забезпечити кожне домобудівництво, приватне або громадське спорудження теплоенергією з різними технологічними параметрами, тому для постачання їх гарячою водою й вентиляцією застосовують індивідуальні модульні теплові пункти.

Компанія «Вент-Заводи» виконує проекти по облаштованості теплопунктів будь-якого типу, що дозволяють організувати подачу тепла простим, доступним і недорогим способом.

Пропонуємо високоякісне сертифіковане встаткування від популярних виробників за кращою ціною в Україні. Завдяки величезному досвіду подібних робіт, наші фахівці здатні знайти найбільш швидкий і ефективний розв'язок при мінімальних витратах для кожного клієнта.

Виробництво й локалізація

Такий спосіб опалення й ГВП має на увазі одержання теплоенергії із квартальній, селищній, міській котельні або теплоцентралі, з наступною зміною її характеристик для подальшої передачі споживачам. Це дозволяє розумно керувати дорогою теплотою, більш продуктивно її використовувати, як у кількісному співвідношенні, так і в якісному, що дає значну економію грошових ресурсів.

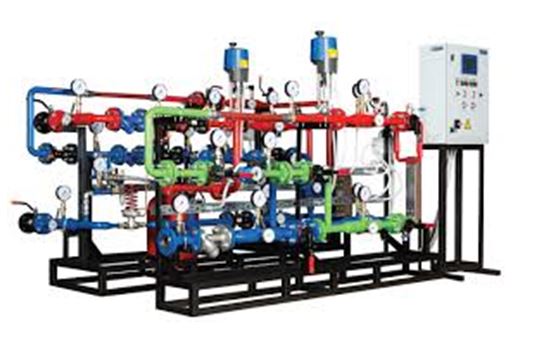

Раніше ІТП комплектувалися й монтувалися приватними фірмами кустарним способом у непризначені для цього приміщеннях. В останні роки їх стали створювати в промислових цехах, значно підвищуючи якість і естетичність монтажних робіт - зварених швів, фланцевих з'єднань і т.п. Там же модулі перевіряють на гідравлічну щільність, чистять, роблять фарбування, а потім відправляють у підготовлену для них локацію. Окремі блоки з'єднують у цілу конструкцію, встановлюють систему регулювання, спостереження, сигналізації й забезпечують диспетчеризацією. Ідеально, коли проектування, комплектування й монтаж, а також налагодження й наступне обслуговування проводиться однієї компанією: кінцевому користувачеві теплопослуг буде з кого запитати.

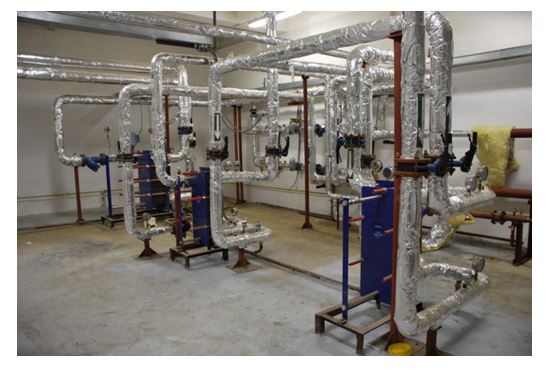

Модульний тепловий пункт може розташовуватися в підвалі або в іншому певному місці, обслуговуючи групу будівель з однаковим цільовим призначенням. По функціональному призначенню такі техблоки призначені для внутрішнбудинкових ліній теплопостачання.

Класифікація й комплектація

Проектований теплопункт обрПі вентилювання.

Працездатні дві схеми приєднання МІТП до зовнішнього джерела постачання:

• Залежна - при якій енергоносій надходить прямо в циркуляційні контури. Вона відрізняється простотою виконання, порівняно низькою собівартістю, у ній відсутнє додаткове оснащення, що змінює параметри гарячої води. Така доступність має істотний недолік - неможливість управляти обсягом вступники енергії.

• Незалежна - що характеризується більшою вигодою, тому що завдяки встановленим теплообмінникам дозволяє дозувати обсяг споживаної термоенергії.

Друга техсистема набагато енергоэфективніша, тому змушує споживачів частіше схилятися до її впровадження.

Залежно від конструктивних особливостей, місця розташування, джерел тепла, фінансових можливостей замовників і інших факторів, теплооб’єекти можуть мати різні характеристики й склад комплектуючих.

Звичайний теплопункт неодмінно включає:

- засувки, вентилі, крани, що регулюють обладнання;

- циркуляційні й підживлювальні насоси;

- водо-водяні пластинчасті, кожухотрубні й інші теплообмінники;

- акумуляторні баки, компенсаційні ємності;

- датчики комерційного й технологічного обліку енергії;

- прилади й інструменти для захисту від накипу й корозії;

- высокофункціональні техносистеми автоматичного керування, моніторингу й оповіщення;

- апаратуру з'єднання й зв'язки з диспетчерською службою.

Робота індивідуальних модульних теплових пунктів за залежною схемою

Функціональність підтримується керованим програмувальним контролером, до якого підводить електропривод термоклапану теплоносія, що впливає на відбір, із сітки, а також датчиком, що контролюють температурний режим зовні й енергоносія, що йде в опалювальну систему. Цей варіант особливо підходить, якщо рідина нагріта до 95 ^ос буде подаватися в маловисотну будівлю ( до 12 поверхів).

Споконвічно в контролер заносяться температурні показники термоносія на вході в теплоконтур і фіксується його співвідношення із зовнішнім повітрям по днях тижня й часу доби. Від ЦТП у сантехканал надходить рабридина підігріта до 95^°С, 130^°С або 150^°С. Періодично мікроконтролер робить звірення повітря й енергоносія із заданим для поточних умов значенням і видає команду регулятору виконати потрібний ступінь відкриття або закриття крана на вхідному трубопроводі. При необхідності реверсну лінію можна перекрити й одержувати носій тільки за рахунок існуючої перемички.

Завдяки насосам, один з яких працюючий, другий – резервний, витрата рідини усередині термосистеми стабільний. Електричний захист механізмів спрацьовує при «сухому ході», короткому замиканні, перекосі фаз, підвищенні навантаження на електродвигун.

                           Конструкція модульного теплового пункту із триходовим клапаном, підключеного до трубопроводів зовнішньої мережі

Такий вузол може працювати, коли:

- температура зовнішньої тепломережі більш або дорівнює тієї, що перебуває в будинку. При цьому потік ззовні проходить у термоканал обігріву з підмішуванням з оборотної будинкової труби;

- робоче навантаження в реверсному трубопроводі зовнішньої сітки більше, чим у термосистемі на 5 м.вод.ст. (0,5 кгс/див²);

- тиск у прямій і зворотній трубі не більше максимально припустимого усередині будов.

Функціонування модуля опалення з 3-ходовим клапаном багато в чому ідентично двоходовому, за винятком того, що відбір з «обратки» сантехсистеми може бути закритий, що означає, що весь теплопоток ззовні буде подаватися в будинкову теплосистему.

Головною перевагою залежного підключення є більш низька в порівнянні з незалежним вартість, можливість програмувального керування, інтуїтивно простий пуск і настроювання теплопункту. Тиск в опалювальному контурі залишається стабільним і рівним його значенню у зворотному колекторі теплоджерела. У випадку застосування триходового термоклапану можна подавати теплоносій такої ж температури, що й у трубопровідному каналі.

Експлуатація

Облік теплоенергії для комерційних і виробничих цілей проводиться в модулі з будь-яким набором вузлів. Експлуатацію встаткування забезпечує високоякісна апаратура регулювання, контролю й сигналізації. Якість функціонала технічних засобів повинна бути бездоганним, тому що постійна присутність сервісного персоналу не передбачається.

Власникам займатися техобслуговуванням домоволодіння обтяжливо, тому це виконують спеціалізовані підприємства, що мають у штаті висококласних фахівців і спеціальну диспетчерську службу.

Діяльність персоналу цього відомства розділена на три види:

- поточні техогляди – регулярні профілактичні заходи, які проводяться для оцінки стану, виявлення, усунення неполадок і відхилень приладів і регулюючих механізмів від необхідних настроювань;

- позачергова профілактика за заявкою власників;

- ремонти або заміна якої-небудь техніки.

На об'єкті встановлюються запірні обладнання, що забезпечують безпечне функціонування: при відхиленні від нормативів, спрацьовує автоматика й одночасно відправляється сигнал у диспетчерську. Отримана інформація відображається на моніторах і запам'ятовується.

Диспетчер робить правильний аналіз стану техобладнання й направляє на місце аварії чергових для ліквідації аварій. Знання й професійні навички працівників по експлуатації таких крапок забезпечуються фаховою освітою й практичною підготовкою.

Диспетчер зобов'язаний знати:

- склад і принцип дії основних і допоміжних пристосувань, а також систем автоматичного регулювання, моніторингу й сигналізації, які перебувають під його спостереженням;

- посадові й виробничі інструкції обслуговуючого персоналу;

- методи досягнення найбільших економічних показників;

- теплосхеми встаткування;

- причини й ознаки появи несправностей;

- способи попередження й усунення неполадок;

- правила техніки безпеки, протипожежних заходів, промсанітарії;

- вимоги до ведення технічної документації у своїй зміні;

- свої права й обов'язку.

Він повинен також попереджати аварійні ситуації й вживати заходів для їхньої ліквідації, сповіщаючи при цьому відповідні організації.

Підключення за незалежною схемою

Тому що керування теплопостачанням у сантехнічні шлейфи ведеться круглими цілодобово, те найефективнішим і ощадливим на сьогоднішній день є даний метод. У робочий час із ранку температура в циркуляційному ланцюзі збільшується, і радіатори у квартирах випромінюють більша кількість тепла. Протягом денної частини доби мешканці залишають свої приміщення, ідучи на виробництво, у школу, дитячий садок, тому обігрів трохи знижується, а надвечір знову підвищується. Уночі все сплять, тому потрібно мінімальний теплооборот. На вихідні й у свята параметри теплоенергії міняються, оскільки мешканці багато часу проводять у своїх квартирах.

У промислових, адміністративних, соціальних, освітніх і інших установах, термопорядок трохи іншої: навпаки, не потрібна подача у вихідні й свята, а також зменшується тепловитрата у вечірній і нічний час робочих днів.

Такі установки задаються автоматиці на тиждень або місяць уперед. При необхідності, залежно від погоди, установлюються інші режими.

Переваги МТП

Їх споруджують при новому будівництві, реконструкції й модернізації старих техносистем. У всіх випадках його установка принесе відчутну економічну й споживчу вигоду, а саме:

- зменшення витрат на будівництво;

- підвищення добротності монтажу й налагодження;

- зниження навантаження в структурі теплопостачання;

- зниження тепловтрат;

- дотримання точних технологічних характеристик: температурних, тиску й тепловитрати усередині будинків;

- збільшення довговічності й знососттойкості трубного розведення, радіаторів і сантехнічних агрегатів;

- зниження загальних втрат енергоресурсів і фінансових витрат користувачів.

Установивши сучасний ІМТП, замовник одержує автоматизований комплекс, створений з дотриманням високих технічних стандартів, забезпечений необхідним оснащенням і надійними захисними засобами. Попередньо проведені випробування й налагодження, забезпечують безпеку користування, крім того, після здачі в експлуатацію клієнтові видається гарантія, як на окремі обладнання, так і на теплопункт у цілому.
