ecoTEC plus VUW

ecoTEC plus VUW

VUW 246/5-5

VUW 306/5-5

VUW 346/5-5

 Габарити

Висота

мм

720

720

720

Ширина

мм

440

440

440

Глибина

мм

338

338

372

Вага

кг

35

36,3

38,6

 Розміри з'єднань

Газопровід

мм

15

15

15

Димохід

мм

60/100

60/100

60/100

Контури ГВЗ

"

G 3/4"

G 3/4"

G 3/4"

Контури опалення

мм

22

22

22

 Техничні показники

Потужність

кВт

кВт

24,0

30,0

Продуктивність по нагріванню гарячої води 30оС

л/хв

2,0-11,5

2,0-14,4

2,0-16,3

Температура подачі (макс)

^оС

85

85

85

Температура гарячої води

^оС

65

65

65

Робочий тиск в контурі опалення (макс)

бар

3

3

3

Робочий тиск в контурі водозабезпечення (макс)

бар

10

10

10

Витрата опалювальної води (номінальн)

л/г

860

1075

1290

Споживання електроенергії

Вт

70

80

80

Електромережа

В/Гц

230 / 50

230 / 50

230 / 50

Настінні конденсаційні двоконтурні котли ecoTEC plus VUW

Моделі газового опалювального обладнання Vaillant ecoTEC plus VUW володіють сучасними характеристиками, здатними доставити неповторне відчуття затишку в теплих обігріти приміщення. Котли випускаються побутової та промислової групи з потужністю 24, 30, 34 кВт. З їх допомогою можна не тільки опалювати приміщення, але і нагрівати проточну воду.

• Функціональність виконання і відмінний дизайн допоможуть вписатися котлам ecoTEC plus VUW в будь-який кухонний інтер'єр. Висока якість і надійність цієї опалювальної техніки підтвердили міжнародні нагороди.
• Значно поліпшені робочі характеристики цих моделей. Застосування технології поновлюваних джерел енергії, в основі якої лежить більш раціональне споживання енергоресурсів, відбилося на економічному споживанні палива та електроенергії. Їх ефективне використання несе в собі істотну економічну вигоду споживачам.
• Важливим чинником є захист навколишнього середовища, що відбивається в зниженні шкідливих викидів в атмосферу. Показовими високі екологічні дані: зміст NOx в продуктах згоряння (G20, метан) <20 br="">• З'єднання різних технологій допомогли зробити опалювальні котли ecoTEC plus VUW більш ергономічними. Тобто використання традиційних та інноваційних підходів (приховане тепло конденсації, альтернативні джерела енергії та ін.) Поліпшили якість роботи обладнання.

Настінні конденсаційні двоконтурні котли ecoTEC plus VUW малої потужності мають такі характеристики:

• Компактність обладнання дає можливість розмістити котел навіть на маленькій кухні, не зайнявши при цьому багато місця.
• Невелика вага обладнання полегшує монтаж.
• Високий рівень ККД - до 109%.
• Оснащений цифровий аналітичною системою, яка аналізує стан опалювальної системи.
• Для горіння можна використовувати вуличне повітря і також повітря з приміщення.

Такий котел можна встановити як в нових квартирах, котеджах і будинках, так і в тих, які підлягають реконструкції. Промислові моделі ідеально застосовні для офісів, будинків, компактних дахових котелень.

Основні можливості опалювальної установки ecoTEC plus VUW:

• Вбудований пластинчастий теплообмінник ефективно підігріває проточну воду.
• У контурі опалення максимальний робочий тиск 3 бар. У контурі ГВП до 10 бар.
• Завдяки прихованої теплоті конденсату, яка відбирається з водяної пари продуктів згоряння, економніше витрачається паливо, поліпшені екологічні показники.
• Модулюючий пальник, що має діапазон потужності 20-100%. Під час включення приладу вона попереджає втрату енергії, паливо практично повністю згоряє, котел працює ефективніше, збільшується час його експлуатації.
• За змішанням газу з повітрям стежить електронна система, автоматично підбираючи оптимальні пропорції, щоб знизити витрату газу.
• Газові котли ecoTEC plus VUW економічно використовують електроенергію, споживаючи всього до 80 Вт (залежить від моделі).
• Завдяки системі Aqua-Power-Plus потужність котла при підігріві води підвищується на 12%. Функція «гарячий старт» забезпечить вас теплою водою вже через 5 секунд.
• Завдяки вбудованій сучасної автоматиці Vaillant управляти опалювальною системою просто. Маленький рідкокристалічний екран з підсвічуванням і помічником установки дозволяє швидко налаштувати необхідні параметри під час першого включення. Інтерфейс цілком зрозумілий. Цифрова діагностична система DIA System буде якісно аналізувати витрату тепла, проінформує про несправності за допомогою спеціальних індикаторів.
• До системи опалення конденсаційні двоконтурні котли ecoTEC plus VUW можуть підключатися і вертикально, і горизонтально.
• Для економії газу можлива настройка апарату на часткову потужність для двох різних режимів: «опалення» і «опалення + гаряча вода».
• При експлуатації котла виробником гарантована підвищена безпека завдяки функції контролю за полум'ям і електронним запалюванням.

Окрім іншого конденсаційні котли ecoTEC plus VUW оснащені таким обладнанням:

• вбудованим комутаційним модулем для інтерфейсу eBus;
• для контролю тиску котел забезпечений автоматизованою системою з електронним датчиком;
• первинним теплообмінником конденсаційного типу з високоякісної нержавіючої сталі;
• вбудованим циркуляційним насосом з автоматичним перемиканням швидкості обертання і можливістю частотного регулювання системи опалення, мають захист від заклинювання при простої більше 23 годин;
• вентилятором з регульованим числом обертів, що дозволяє отримати оптимальні параметри газоповітряної суміші для більш безпечної роботи котла;
• запобіжним клапаном;
• автоматичним відводом повітря, що дозволяє виключити в системі утворення повітряних пробок;
• вбудованим розширювальним баком на 10 літрів;
• системою димоходів, передбачених у вбудованому сифоні;
• системою відведення конденсату.

У настінних конденсаційних двоконтурних котлів Vaillant ecoTEC plus VUW відмінно збалансована теплова потужність, значно поліпшені якісні та кількісні показники. Це дозволяє налагодити ефективну роботу всієї опалювальної системи при оптимальних витратах. У разі необхідності є можливість переобладнати котел на споживання скрапленого газу. Практично безшумна робота ecoTEC plus VUW подарує ще більше комфорту користувачам. Висока технологічність допоможе покупцям зробити правильний вибір на користь цієї опалювальної техніки.

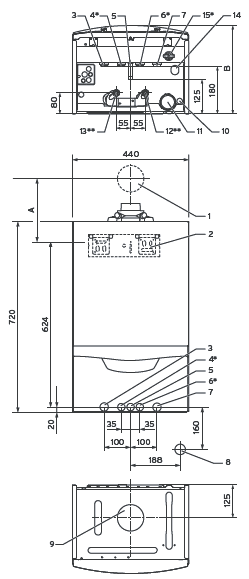

Позначення до схеми:

1. Газовідвід і система підведення повітря (прохід через стіну)
2. Кронштейн
3. Система подачі опалення (Ø 22 × 1,5)
4. Підключення гарячої води (Ø 15 × 1,5)
5. Підключення газу (Ø 15 × 1,5)
6. Підключення холодної води (Ø 15 × 1,5)
7. Зворотна лінія системи опалення (Ø 22 × 1,5)
8. Підключення сифона для конденсату R1 / стічної лінії
9. Підключення газоотвода і системи підведення повітря
10. Підключення конденсатного стоку Ø 19 мм
11. Сифон для конденсату
12. Зворотна лінія накопичувача Ø 15 мм
13. Лінія подачі накопичувача Ø 15 мм
14. Підключення стічного трубопроводу запобіжного клапана опалення Ø 15 мм
15. наповнювальна пристрій
* - Тільки VUW
** - Тільки VU
