Navien NCN

Технічні характеристики

NCN-25K

NCN-32K

NCN-40K

Категорія

ІІ2H3P

Виконання

B23-B33-B53-C13-C33-C43-C53-C63-C83

Вид палива

природний газ G20 / скраплений газ G31

Спосіб відводу продуктів згорання

турбо

Споживана потужність при роботі котла в режимі опалення (Макс./Мін.)

кВт

23,5/4,9

30,0/7,0

37,9/7,0

Споживана потужність при роботі котла в режимі гарячого водопостачання (Макс./Мін.)

кВт

23,5/4.9

34,9/7,0

37,9/7,0

Потужність при роботі котла в режимі опалення при перепаді температур(80/60°С) (Макс./Мін.)

кВт

23,1/4,8

29,5/6,8

37,1/6,8

Потужність при роботі котла в режимі опалення при перепаді температур (50/30°С) (Макс./Мін.)

кВт

25,2/5,2

32,6/7,5

40,5/7,5

Споживана потужність при роботі котла в режимі гарячого водопостачання (Макс./Мін.)

кВт

23,1/4,8

34,2/6,8

37,1/6,8

ККД при роботі котла в режимі опалення при перепаді температур (80/60°С) (Макс./Мін.)

%

98,1/97,4

98,4/97,6

98,0/97,5

КПД при работе котла в режиме отопления при перепаде температур (50/30°С) (Макс./Мин.)

%

107,2/106,9

108,6/106,9

107,4/106,9

ККД при 30% потужності котла при роботі в режимі опалення (t макс. звороної опалювальної води 47°С)

%

101,6

101,8

101,8

ККД при 30% потужності котла при роботі в режимі опалення ( t макс. зворотної опалювальної води 30°С)

%

108,4

108,4

108,2

Максимальное рабочее давление

бар

3,0

Регулируемый диапазон температур отопительной воды

°С

30-90

Объём расширительного бака

л

6,5

Мінімальний робочий тиск в контурі гарячого водопостачання

бар

3,0

Максимальний  робочий тиск в контуре гарячого водопостачання

бар

10,0

Регульований діапазон температур гарячої господарської води

°С

30-65

Проток гарячої господарської води при ΔT= 25°С

л/хв

14,0

21,1

23,0

Проток гарячої господарської водипри ΔT= 40°С

л/хв

8,8

13,2

14,4

Мінімальний проток гарячої господарської води

л/хв

2,5

Ел. Параметри

В/Гц

230 / 50

Споживана ел. потужність

Вт

130

135

Клас електричного захисту

IPX5D

Ø Димоходів

мм

Коаксиальний 60/100; 80/125; Роздільний 80х80

Максимальная довжина коаксиального димоходй Ø60/100 – горизонтально

м

20,0

Максимальная довжина коаксиального димоходу Ø60/100 – вертикально

м

21,0

Максимальная довжина коаксиального димоходу Ø80/125 – горизонтально

м

68,0

Максимальная довжина коаксиального димохода Ø80/125 – вертикально

м

70,0

Максимальная загальна довжина роздільного димохода Ø80/80 – горизонтально

м

110,0 (2 х 50,0)

Розміри з'єднань

Опалення

дюйм (мм)

G3/4 (20) Зовнішня різьба

Гаряче водопостачання

дюйм (мм)

G1/2 (15) Зовнішня різьба

Газ

дюйм (мм)

G3/4 (20) Зовнішня різьба

Габарити (Висота х Ширина x Глибина)

мм

695 х 440 x 370

Вага котла без води

кг

35

38

Ціна, грн з ПДВ

NAVIEN NCN

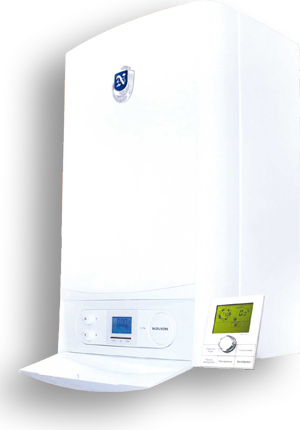

Компанія «Kyung Dong NAVIEN» випускає під маркою «NAVIEN» двоконтурні настінні газові конденсаційні котли нового покоління - NAVIEN NCN.

Даний котел сертифікований на території України і відповідає всім стандартам і нормам, котоире передбачені в Україні для такого обладнання.

В першу чергу, конденсаційні котли NAVIEN NCN відповідають усім сучасним вимогам по економічності, екологічної безпеки, а так само енергоємності. Котли мають бездоганну якість і оснащені новинками технологій, адже вони розробляються за передовими корейським і японським технологіям.

Тому, конденсаційні котли можуть стати не тільки основою для ефективної та безпечної роботи системи опалення, але й істотно скоротити витрати на комунальні платежі.

Економічність

Інжеренам компанії вдалося досягти ККД на рівні до 98%. Якщо ж в котлі включити спеціальний режим, то досягти ефективності можна і на 108%. Таких показників дозволила досягти спеціальна конструкція котла, яка залишає приховане тепло водяної пари в котлі, а не випускає його при димовидаленні.

Якщо не змінювати витрата гарячої води і не змінювати тепловий комфорт, то з придбанням конденсаційного котла витрата газу знизитися до 30%. Крім того, знизитися об'єм шкідливих вихлопів, аж на 70% в порівнянні з тим, скільки їх виділяють традііцонние газові котли.

Основні функції котла NAVIEN NCN:

• Котли мають високоефективний конденсаційний теплообмінник NAVIEN NCN

• Пальник попереднього змішування газоповітряної суміші з широким діапазоном модуляції теплової потужності 30-100%

• Вентиль має автоматичне регулювання швидкості обертання вентилятора

• Котел має систему захисту від замерзання

• У вас є можливість зміни вибігу циркуляційного насоса

• Котел оснащений режимом попереднього нагрівання гарячої господарської води

• Антициклічне обмеження в режимі опалення

• Є функція автодіагностики

• Надійність, довговічність, компактність, і невелику вагу

• Агрегат володіє низьким рівнем шуму

• Є унікальна система контролю та захисту NAVIEN NCN

• Котел дуже простий в обслуговуванні та управлінні

• Вбудований електронний контролер з цифровою системою аналізу та подачі інформації

• Рідкокристалічний дисплей на панелі управління котла

• Програмований дистанційний пульт з рідкокристалічним цифровим дисплеєм і підсвічуванням екрану поставляється в комплекті з котлом

• Можливість установки таймера, що забезпечує найбільш оптимальну роботу котла в економічному режимі

• Еквітермічний (погодозалежний) режим роботи котла

• Котли бездоганно працюють навіть при частих перепадах напруги мережі в межах ± 30% від 230 в

• Котли можуть працювати, як на природному, так і на зрідженому газі

Система димовидалення

Спеціальні димоходи мають різні варіації, тому ви можете змонтувати димовидалення в конденсаційному котлі як вертикально, так і горизонтально. Розділова система димовидалення може бути до 110 метрів завдовжки. При цьому, варто зазначити, що відходять димові гази мають меншу температуру, ніж у звичайних газових котлів. Тому, вам не обо'язково використовувати сталеві труби - Ви можете використовувати пластикові, через що витрати на монтаж істотно зменшуватися, адже пластикові труби набагато дешевше сталевих. До того ж, вони не вимагають витрат на зварювання.

Дистанційний пульт управління

Використання пульта дистанційного керування дає вам можливість отримати в приміщенні високий рівень комфорту і забезпечити при цьому, низька витрата газу.

Також за допомогою пульта ви зможете змінювати режими роботи котла, міняти його налаштування, підтримувати оперделенной температуру в приміщенні.

Пульт є не тільки засобом управління, а й программатором. Ви можете задати регулювання температури погодинно, яка буде здійснюватися автоматично.

Система еквітермічного (погодозавісімого) регулювання
Така функція дозволяє вам найбільш раціонально та економно расходивать газ. Ви задаєте потрібний температурний режим в приміщенні, і він залишається незмінним, як би не змінювалася температура на вулиці.

Для роботи конденсаційних котлів NAVIEN NCN в цьому режимі не треба встановлювати додатковий еквітермічний регулятор, тому дана функція вже інтегрована в плату управління котла. Досить встановити на вулиці датчик зовнішньої температури і з'єднати його з котлом.
