Проектування вентиляції медустанов

Вентиляція в будинках медустанов

Наша проектно-монтажна компанія пропонує комплексне рішення завдань з проектування систем вентиляції будь-якого рівня складності, підбір оптимального обладнання для вентиляційних систем у відповідності з технічним завданням та побажаннями клієнта, а також монтаж «під ключ» і пуско-налагоджувальні роботи з подальшим обслуговуванням.

Медичні установи мають ряд особливостей, які відрізняють їх від будівель іншого призначення. В основному це медико-технологічні особливості, зміст великої кількості бактерій, високі санітарні вимоги, близьке розташування різних за чистоту приміщень. Це все призводить до того, що система вентиляції у подібних будівлях досить складна і повинна виконувати всі вимоги, викладені в ДБН Ст. 2.2-10-2001, а також проектуватися з урахуванням всіх особливостей приміщень.

Основні типи вентиляції в подібних закладах залежать в першу чергу від категорії чистоти приміщення.

Вони бувають 3 видів:

• ДЖ – дуже чисті,

• Ч – чисті,

• Б – брудні.

До категорії ДЖ можна віднести приміщення, в яких особливе місце приділяється стерильності приміщення. Як приклад, це всі види операційних, передопераційних, реанімаційні, опікових, родові, палати для новонароджених і подібні приміщення.

До категорії Ч належать приміщення, в яких немає ні запахів, ні пари, ні вологовиділень, ні тепловиділень, ні мікробних забруднень, які можуть викликати спалахи інфекцій, у них концентрація шкідливих речовин у межах ГДК. У таких приміщеннях необхідно пристрій місцевих витяжних систем і повітря у двократному обсязі. До цих приміщень можна віднести палати для дорослих хворих, палати для породіль, передпологові палати, малі операційні, процедурні, наркозні і т. д.

До категорії Б належать приміщення, в яких є хоч один вид шкідливостей, який заборонений в приміщеннях категорії Ч. Це палати для туберкульозних хворих, палати інфекційного відділення, приміщення санобробки , аптечні, приймальні і т. п.

В свою чергу існують групи приміщень Б-1 і Б-2.

• Б-1 – це вид приміщень, які брудні для категорії Ч, але чисті для категорії Б. Це приміщення гінекологічного, туберкульозного відділень, операційні і передопераційні, процедурні та перев'язувальні.

• Б-2 - приміщення, які належать до категорії Г, але до яких не повинно бути перетікання повітря з приміщень категорії Р. До них відносять палати породіль, матерів, новонароджених дітей, бокси і напівбокси.

Виходячи з категорійності приміщень за ступенем чистоти системи вентиляції повинні виконувати ряд функцій, таких як:

• підтримувати необхідні параметри мікроклімату в приміщеннях: температуру, вологість, рухливість, чистоту повітря;

• виключати можливість перетікання повітря з брудних зон в чисті (з Год в ОЧ, з Р у ОЧ, Ч, Р-1, Р-2);

• не допускати перетікання повітря між секціями будинку і його поверхами.

У всіх приміщеннях медичних установ, крім інфекційних, варто передбачати пристрої механічної системи припливно-витяжної вентиляції. Природна витяжна вентиляція може використовуватися тільки в тих будинках, число поверхів яких не більше 3, при тому, що подача повітря буде організовуватися механічним способом подачі в коридор.

У мийних приміщеннях, санітарних вузлів, мийок, автоклавних може використовуватися механічна система витяжної, при цьому допускається природний приплив.

У приміщеннях лікувальних, акушерських, та інших стаціонарів, крім операційних, наркозних, реанімаційних, в літній період можна використовувати природний приплив, за рахунок відкривання фрамуг.

В психіатричних лікарнях в палатах для спокійних хворих використовується тільки витяжна вентиляція, приплив повітря здійснюється через коридори.

В інфекційних (туберкульозних) лікарнях в приміщення боксів і полубоксов використовують механічний приплив, а видалення повітря відбувається за рахунок природної витяжки з кожного приміщення до гирла шахти. Зверху встановлюється дефлектор.

Мал. 1 Встановлення дефлектора на витяжній шахті

1 – вентиляційні канали;
2 – дах будівлі;
3 – дифузор.

Повітрообмін в приміщеннях медичних установ, таких як післяопераційні палати, реанімаційні, пологові, палати інтенсивної терапії, наркозні повинен визначатися розрахунком по боротьбі з надлишками тепла. Після чого отриманий результат порівнюють з вимогами щодо повітрообміну прописаний в ДБН Ст. 2.2-10-2001, але він повинен бути не менше 10 крат. При розрахунку теплонадлишків слід брати до уваги кількість людей і категорії складності робіт.

У коридорах категорії Год припливне повітря подають в залежності від об'єму приміщень, які до неї примикають (мінімум в розмірі одного крата. Кондиціювання повітря повинно передбачатися у всіх приміщеннях, крім малих операційних стаціонарів, поліклінік, а також у палатах з кювезами.

Здебільшого всі системи вентиляції проектуються для кожного приміщення і не підлягають об'єднанню. Групи приміщень, які мають однакові санітарно-гігієнічні вимоги до повітряного середовища можна об'єднувати в одну припливно-витяжну систему вентиляції. Системи рециркуляції використовувати не дозволяється.

Обов'язковим є резервування обладнання систем в таких приміщеннях, як операційні, реанімаційні, пологові, опікові палати, палати інтенсивної терапії та подібні їм приміщення, в яких повинен підтримуватися на заданому рівні всі параметри мікроклімату приміщення. Слід передбачати установку резервних вентиляторів.

Такі параметри повітря, як температура, відносна вологість і рухливість повітря варто брати з таблиці параметрів мікроклімату, заданого для конкретного приміщення.

Температуру повітря в коридорах приймають по температурі самого чистого приміщення, яке примикає до коридору. Для патологоанатомічних відділень - самого брудного.

Вимоги до припливно-витяжних установок в приміщеннях лікувально-профілактичних закладів:

Забір повітря здійснюється за рахунок нерухомих жалюзійних решіток, які повинні знаходиться не менш ніж в 20 метрах від інфекційних палат та їм подібних приміщень і не менше ніж 2,0 м вище рівня землі.

Обладнання припливно-витяжних установок повинно розміщуватися в окремих вентиляційних камерах, які слід розташовувати на технічних поверхах або в підвальних приміщеннях, тобто в тих приміщеннях, біля яких немає постійного перебування людей. Припливні венткамери найчастіше розташовують у приміщеннях підвальних приміщень, а витяжні – на технічних поверхах.

Забороняється розміщення вентиляційного обладнання над приміщеннями з постійним перебуванням людей і приміщеннями з підвищеними вимогами до рівня шуму, такими як операційними, палатами інтенсивної терапії, родовими, кабінетами лікарів, процедурними. Рекомендується розміщення подібного обладнання над коридорами, вестибюлями, холами, складськими приміщеннями.

У приміщеннях лабораторій, мийних, стерилізаційних, процедурних, приміщеннях харчоблоку, тобто в приміщеннях, де спостерігаються локальні виділення шкідливих речовин, крім загальнообмінної системи вентиляції встановлюють системи місцевих відсмоктувачів, які відрізняються один від одного і залежать від призначення приміщення і від шкідливих речовин, які в них виділяються. Як правило в лабораторіях встановлюють витяжні шафи, в мийних– витяжні зонти над миттям, у приміщеннях стерилізаційних – витяжні зонти і шафи, у буфетних над миттям і тепловим обладнанням – панелі рівномірного всмоктування.

Проектування систем вентиляції в будівлях медичних установ має відповідати вимогам, в залежності від категорійності приміщень з вибухобезпеки.

На припливних і витяжних повітроводах слід встановлювати автоматичні клапани з електроприводом.

Для приміщень категорії А передбачається встановлення резервних вентиляторів, які повинні включатися автоматично при відключенні основного.

Огляд фільтрів і їх очищення і по мірі необхідності – заміну слід здійснювати не рідше, ніж раз на місяць.

Швидкість повітря в магістралях повітроводів не повинна перевищувати 4-5 м/с.

Приплив повітря повинен здійснюватися у верхню зону приміщення, видалення – теж з верхньої зони приміщення.

Мал.2 Схема припливу и витяжки.

1 – приплив;
2 – видалення;
3 – робоча зона.

Для всіх приміщень медичних установ, крім стерильних приміщень, рекомендують повітророзподільники настінного або потокового типу.

В стерильних приміщеннях (ОЧ) шкідливості збираються у верхній зоні приміщення (тепло-, влагоизбытки ), а в нижній зоні збираються пари і гази, які опускаються вниз за рахунок своєї щільності. Виходячи з цього повітрообмін слід організовувати таким чином, щоб видалення повітря з нижньої і верхньої зони приміщення, а приплив був у верхню зону. При видаленням повітря з нижньої зони слід на рівні 0,6 м від рівня підлоги, а з верхньої зони на рівні 0,1 м від стелі.

Мал. 3 Схема видалення повітря з нижньої і верхньої зон приміщення:

1 – приплив;
2 – видалення з верхньої зони
3 – видалення з нижньої зони;
4 – робоча зона;
5 – верхня зона.

В стерильних приміщеннях існують два способи подачі повітря:

- неоднонаправленным (турбулентним) потоком;

- однонаправленим (ламінарним) потоком.

Види вентиляції приміщень за рахунок турбулентних потоків повітря:

У приміщеннях з турбулентним повітряним потоком повітря, яке очищується в фільтрах подають у верхню зону приміщення. Це мінімізує протяги, які можуть бути викликані високими швидкостями. У цьому випадку припливне повітря змішується з забрудненим і видаляється через витяжні решітки, які повинні бути розташовані в нижній зоні приміщення.

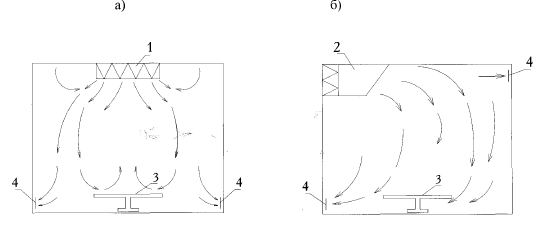

Мал. 4 Вентиляція приміщення за рахунок турбулентних потоків повітря

а) стельовий повітророзподільник над зоною, яка повинна бути захищена від забруднень;
б) настінний повітророзподільник, встановлений так, щоб потоки повітря потрапляли в критичну зону.
1 – стельовий розподільник повітря, який поєднаний з високоефективним фільтром;
2 – пристінний повітророзподільник;
3 – технологічне обладнання (операційний стіл);
4 – витяжні решітки.

У приміщеннях, в яких потрібно отримати односпрямований потік з низьким рівнем забруднення в зоні, безпосередньо під фільтром, повітророзподільники можна не використовувати, а повітря можна подавати з повітряного фільтра вертикально вниз.

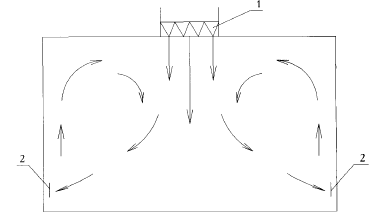

Мал. 5 Схема руху потоків при струминному подачі повітря

1 – фільтр;
2 – витяжні решітки.

У ультрастерильных операційних приймається стельова вентиляція турбулентними потоками.

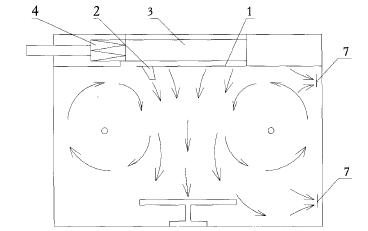

Мал.6 Застосування стельової вентиляції:

1 – модульні перфоровані воздухоподающие панелі;
2 – стабілізатори струменю;
3 – камера надлишкового тиску;
4 – фільтр;
7 – витяжні пристрої.

У приміщеннях з ламинарными повітряними потоками, приплив повітря відбувається за допомогою високоефективних фільтрів, встановлених по поверхні стелі, видалення організовується через підлогу. При цьому повітря рухається в одній площині, або горизонтально, або вертикально. При цьому швидкість регулюється в районі v=0,3-0,5 м/с, повітряні потоки при цьому притискають забруднене повітря до площини витяжних пристроїв.

Види вентиляції за рахунок ламінарних потоків повітря:

Приміщення з горизонтальним потоком повітря: повітря надходить через стіну, що виходить з фільтрів, що проходить через приміщення і віддаляється на протилежній стороні через стіну.

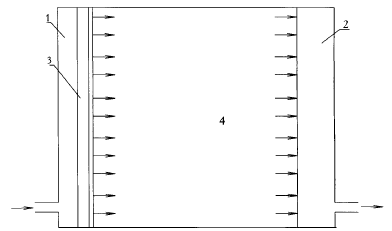

Мал. 7 Подача повітря горизонтальним односпрямованим потоком

1 – приточна камера;
2 – витяжна камера;
3 – фільтр;
4 – односпрямований потік.

Для забезпечення стерильності повітря використовуються турбулентні повітророзподільники разом з боксами і шафами з ламинарными потоками.

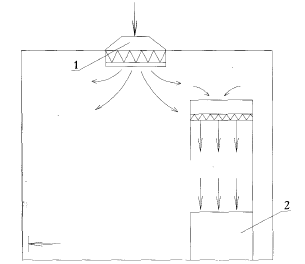

Мал. 8 Приміщення з турбулентними потоками і ламінарним шафою

1 – повітророзподільник турбулентного потоку;
2 – шафа з «ламінарним» потоком;
3 – витяжний прилад.

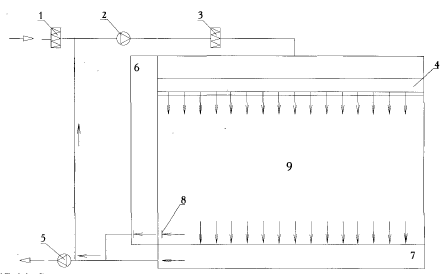

Мал. 9 Схема вентиляції в приміщенні з одностороннім вертикальним потоком

1 – фільтр грубої очистки;
2 – припливний вентилятор;
3 – фільтр тонкої очистки;
4 – абсолютний фільтр;
5 – витяжний вентилятор;
6 – бічне простір для витяжного повітря;
7 – проміжна камера для витяжного повітря;
8 – витяжний пристрій;
9 – чистий простір.

Очищення повітря.

Все повітря, що подається в будь-яке приміщення, повинен очищатися системою фільтрації.

Фільтри можна поділити на кілька груп по ефективності і призначенням:

• Фільтри загального призначення; фільтри грубої очистки; фільтри тонкого очищення;

• Фільтри, які забезпечують спеціальні вимоги до чистоти повітря;

• Фільтри високої ефективності; фільтри надвисокої ефективності.

Що стосується повітря, що видаляється, то допустима швидкість повітря, що проходить через фільтр, має становити 0,5 м/с, а перепад тиску на фільтрі 120-170 Па. У деяких приміщеннях використовуються двох - і триступінчаті схеми очищення повітря.

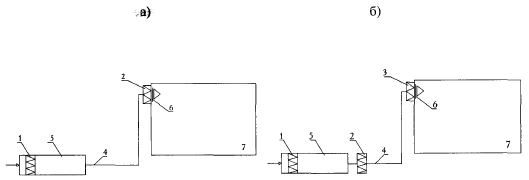

Мал.10 Схема очистки повітря

а) двоступінчата; б) трьохступінчата.
1. Фільтр першої ступені;
2. Фільтр второї ступені;
3. Фільтр третьої ступені;
4. Магістральний повітровод;
5. Припливна установка;
6. Повітророзподілювач;
7. Приміщення

В системах кондиціонування зволоження проводять парою при використанні парогенеруючих установок.

Парагенератори при цьому розміщують або в приміщеннях для обладнання, або в суміжних з ним.Пар має знезаражуючий ефект. Застосування зрошувальної камери та використання води в якості зволоження не допускається, оскільки вода виступає у даному випадку джерелом розповсюдження шкідливих речовин, бактерій і т. д.

Підбір парогенератора здійснюється за формулою:

Gпара=G(в-ха)∙(d2-d1)х1000 кг/год

d2,d1 –початковий та кінцевий вологовміст повітря, г/кг;

G (в- ха) – маса повітря (продуктивність установки кондиціонування повітря), кг/год.

вагу займає шумопоглинання в системах вентиляції, оскільки в нормах висувають досить жорсткі вимоги до цього питання. Наприклад, в палатах рівень шуму не повинен перевищувати 35 дБА.

Для зниження шуму слід дотримуватися кількох правил:

• Вентилятори обладнуються вибровставками;

• Всередині повітроводів повинні бути встановлені звукопоглинальні прокладки;

• Вентиляційні камери всередині повинні бути ізольовані звукоізоляційними матеріалами;

• Вентиляційне обладнання не повинно розміщуватися над місцями з постійним перебуванням людей;

• Швидкість повітря в магістралях не повинна бути вище 4-5 м/с;

• Обов'язковою вимогою є установлення шумоглушників на припливних і витяжних системах.

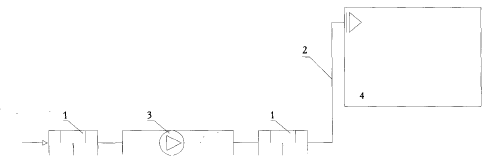

1 - Шумоглушник;

2 - Повітропровід;

3 - Припливна камера;

4 - Приміщення.

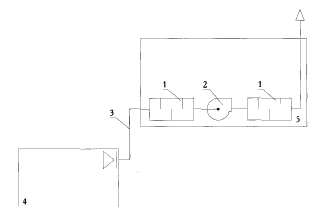

1 - Шумоглушник;

2 - Витяжний вентилятор;

3 - Витяжний повітровід

4 - Приміщення;

5 - Технічне приміщення.

Як видно з усього вищесказаного, в медичних установах існує багато факторів, які можуть вплинути на здоров'я людей, якщо неправильно організувати мікроклімат в приміщеннях, а також якщо не забезпечити необхідну чистоту повітря. Усі ці параметри можуть забезпечити системи вентиляції, які повинні бути правильно підібрані, оскільки від їх роботи залежить здоров'я людей. Тому системи вентиляції повинні проектувати фахівці своєї справи, які зможуть грамотно, в залежності від технологічних процесів і речовин, що виділяються, підібрати необхідне обладнання.
