Обмежувачі тяги, системи підведення повітря

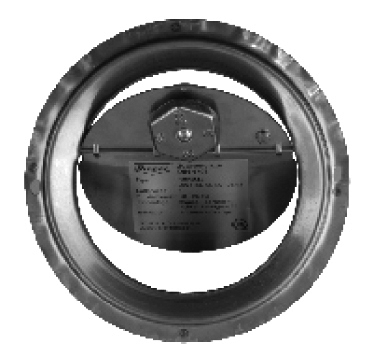

Обмежувачі тяги димової труби AFRISO

Модель

Діапазон регу-лювання тяги, Па

Макси-мальна темпера-тура вхідного газу, °C

Положення установки

Герметичність при перепаді тиску10 Па

Діаметр димових труб, що підклю-чаються, мм

Додат-ково в комплекті

Ціна, грн

Вісь заслонки регулювання

Заслонка регулювання

WZB-1

10-26

400

горизонтальна

вертикальна

менше 3 м³/год

120-200

-

WZB-1 з втулкою

10-26

400

горизонтальна

вертикальна

менше 3 м³/год

120-200

Втулка димової труби

Система підведення повітря

Наймену-вання

Габарити, мм

Розмір монтажного отвору, мм

Напруга живлення, В

Додатково

Ціна, грн

Ширина

Висота

Глибина

Система підведення повітря AFRISO

260

300

115

216х166

230

-

Система підведення повітря AFRISO

260

300

115

216х166

230

Акриловое стекло, 500х500 мм

Додаткові елементи

Найменування

Диаметр, мм

Цена, грн

Монтажна втулка димової труби для обмежувача тяги WZB-1

-

Трубчата манжета

120/130

Трубчата манжета

150/160

Трубчата манжета

180

Трубчата манжета

200

Обмежувачі тяги димаря AFRISO - функції і переваги застосування

Обмежувачі тяги AFRISO призначені для підтримки тяги димаря на постійному рівні, який необхідний для оптимального згоряння палива, що в підсумку забезпечує правильну і економічну роботу системи опалення. Актуально застосування обмежувача для систем, що працюють із застосуванням твердопаливного котла.

Рівень повітряної тяги, поряд з іншими параметрами роботи системи, є одним з важливих показників, які впливають як на ефективність її роботи , так і на економічні витрати користувача на роботу системи.

Обмежувач тяги AFRISO є самостійним у роботі пристроєм - іншими словами, не залежить від роботи і функціонування інших елементів і пристроїв в системі опалення. Базова функція обмежувача тяги - додаткова подача повітряних мас в простір димаря.

Виконання даної функції забезпечує:

• Підтримання показника тиску в системі на необхідному для її нормальної роботи рівні;
• Забезпечує відсутність скупчень вологи в просторі димохідної труби в період простою в роботі системи опалення (оскільки фактично виконує вентиляцію труби);
• Забезпечує економічне згорання твердого палива (оскільки занадто сильна тяга призводить до досить швидкому згорянню палива, що також є наслідком неоптимізованою тепловіддачі) .

Також за допомогою обмежувача тяги виконується виведення продуктів переробки - диму і газів, які з'являються в процесі згоряння палива.

Для чого використовувати обмежувач тяги?

Фахівці особливо рекомендують використовувати обмежувач тяги у випадках:

• Якщо при згорянні палива чутно гудіння в димарі. Це найпростіший ознака, який користувач зможе визначити самостійно;
• Також, важливо взяти до уваги таку необхідність користувачам, які використовують установку високого димаря;
• Не менш необхідна установка обмежувача тяги, якщо спостерігається висока витрата палива.

Але в будь-якому випадку, виходячи з описаних вище корисних функцій даного елемента, обмежувач тяги принесе в роботу тільки корисний ефект. Розрахунок витрат палива, економічності та ефективності роботи системи Вам допоможуть виконати фахівці нашої компанії.

Конструкція і спосіб застосування

Обмежувач тяги являє собою заслінку маятникового типу, яка змінює кількість надходить в димохід повітря шляхом зміни розміру затвора. Регулювання здійснюється простим поворотом ручки регулювання, що встановлює противагу. До переваг обмежувача тяги AFRISO в даному плані варто віднести швидкодію і точність установки заданого зазору.

Загальні переваги обмежувачів тяги AFRISO

• Стабілізують і оптимізують роботу системи, як в плані робочих параметрів, так і в плані економії;
• Забезпечують правильний і легкий запуск пальника;
• Досить просто встановлюються;
• Прості у використанні і налаштуванні;
• Надійні і точні в роботі;
• Універсальні у застосуванні (можуть використовуватися з різними типами систем і палива).

Система підведення повітря AFRISO

Система підведення повітря - це елемент напрямки обмеження тяги димаря, який забезпечує регулювання повітряної тяги в автоматичному режимі. Безсумнівно, застосування такого пристрою має перевагу перед традиційним обмежувачем тяги AFRISO, оскільки значно полегшує застосування та мінімізує участь користувача в робочому процесі системи.

Конструктивно система підведення повітря AFRISO представлена ​​у вигляді заслінки, яка управляється від пальника котла. Застосування системи розраховане на пальник потужністю не більше 50 кВт.

Монтаж системи підведення повітря AFRISO виконується на скляну поверхню, або ж в каналі вентиляції, що працює на приплив. Систему Ви можете придбати як в комплекті зі спеціальним акриловим склом, так і без нього. Для виконання автоматичного регулювання підведення повітря пристрій підключається до термостата котла.
