Відводи

Відводи (коліно) застосовуються, якщо кут димоходу потрібно змінити (якщо потрібно обійти стороною якусь перешкоду на стінці будівлі або даху). Такі відводи йдуть з утеплювачем. Вони виготовлені під кутом 30°, 45°, 90°. Їх встановлюють на вертикальних, горизонтальних частинах воздуховідвода, це дозволяє змонтувати димохідну систему в будь-яких умовах. Роблячи монтаж потрібно пам'ятати, що відвід (коліно) не повинен переносити на себе вагу димоходу, він повинен виконувати функцію повороту (обходу).

Відвод 30°
d, мм	80	100	120	130	140	150	160	180	200	250	300
d1, мм	140	160	180	190	200	210	220	240	260	310	360
I, мм	70	72	73	75	77	80	80	83	85	90	95
h, мм	120	122	123	125	127	130	130	135	137	140	150
b, мм	180	185	187	190	197	195	200	205	210	220	235
a, мм	35	37	40	40	40	40	42	42	45	47	50
Ціна, грн з ПДВ

d, мм	350	400	450	500	550	600	650	700	800	900	1000
d1, мм	410	460	510	560	610	660	710	760	860	960	1060
I, мм	105	110	120	125	130	140	145	150	165	180	195
h, мм	155	160	170	175	180	190	195	200	215	230	240
b, мм	250	260	270	285	290	310	325	335	360	385	410
a, мм	55	57	60	65	67	70	75	78	85	90	97
Ціна, грн з ПДВ

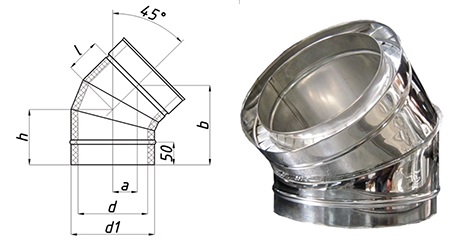

Відвод 45°
d, мм	80	100	120	130	140	150	160	180	200	250	300
d1, мм	140	160	180	190	200	210	220	240	260	310	360
I, мм	80	85	87	90	93	95	97	100	105	115	125
h, мм	130	135	135	140	145	145	145	150	155	165	175
b, мм	187	195	200	205	210	210	215	220	230	250	265
a, мм	55	60	65	65	67	70	70	70	75	80	90
Ціна, грн з ПДВ

d, мм	350	400	450	500	550	600	650	700	800	900	1000
d1, мм	410	460	510	560	610	660	710	760	860	960	1060
I, мм	135	145	160	170	180	190	200	210	230	250	270
h, мм	185	195	205	215	230	240	250	260	280	300	320
b, мм	280	300	320	335	350	370	390	410	440	480	510
a, мм	95	105	110	120	125	130	140	150	160	180	190
Ціна, грн з ПДВ

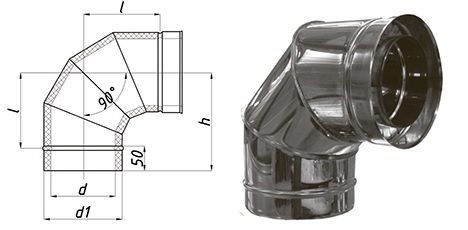

Відвод 90°
d, мм	80	100	120	130	140	150	160	180	200	250	300
d1, мм	140	160	180	190	200	210	220	240	260	310	360
I, мм	160	190	220	235	250	265	280	310	340	415	490
h, мм	210	240	270	285	300	315	330	360	390	465	540
Ціна, грн з ПДВ

d, мм	350	400	450	500	550	600	650	700	800	900	1000
d1, мм	410	460	510	560	610	660	710	760	860	960	1060
I, мм	565	640	715	790	865	940	1015	1090	1240	1390	1540
h, мм	615	690	765	840	915	990	1065	1140	1290	1440	1590
Ціна, грн з ПДВ
