Системи охолодження Wolf KG Top

Типорозмір

KG 64

KG 64

KG 96

KG 130

KG 170

KG 210

KG 270

Номінальний розхід, м³/ч

3.750

5.000

7.500

10.000

12.500

15.000

20.000

Нижній об'ємний розхід, м³ / год

1.250

1.670

2.500

3.330

4.160

5.000

7.330

Розсіюване теплове навантаження, кВт

18,1

24,2

36,3

48,8

60,5

72,6

96,8

Кількість холодильних контурів

1

2

2

2

2

2

2

Тип компресора

SCROLL

SCROLL

SCROLL

SCROLL

SCROLL

SCROLL

SCROLL

Кількість компресорів

2

2

2

2

2

2

3

Хладагент

R407C

R407C

R407C

R407C

R407C

R407C

R407C

Кількіість хладагента, кг

11,6

12,1

13,8

14,6

29

31

35

Електр. вхід

6,35

8,47

12,7

17,1

21,2

25,4

33,9

Дизайн

фильтри рукавні

Фільтри у відповідності  до DIN EN 779

F7

F7

F7

F7

F7

F7

F7

Рекомендований кінцевий тиск, Па

200

200

200

200

200

200

200

Початковий тиск, Па

80

100

100

100

100

100

100

Тип вентилятора

з прямим приводом

кількість

1/1

1/1

1/1

1/1

1/1

1/1

1/1

Діаметр крильчатки, мм

355

400

450

560

560

560

710

Управління двигуном

внутрішній блок комутації

Частота

Електр. потужність ZUL

0,94

1,54

2,31

2,92

4,12

5,32

6,55

Електр. потужність ABL

0,79

1,42

2,24

2,58

4,25

5,77

5,85

Повітрезбірник

84,7

89,3

88,3

85,2

87,7

90,2

86,4

З'єднувальний отвір

77,5

81,4

82,1

79

89,1

91,7

84

Випускні втулки

83,9

88,9

88,1

84,6

91,1

93,7

86

Відкритий кран повітря

75,6

79,1

79,1

77

83,6

86,1

82,2

Запобіжник

32

40

40

50

63

80

100

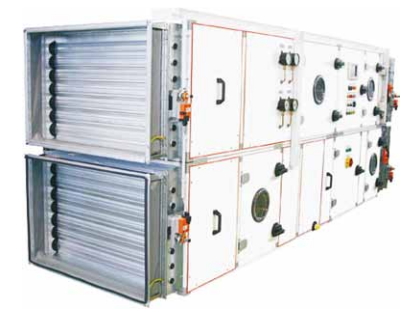

Системи охолодження Wolf KG Top

При установці обладнання має високий рівень гнучкості - монтаж проводиться за максимальними запитам споживача. При цьому на складання і монтаж йдуть мінімальні витрати. Системи охолодження не вимагають монтажу певних додаткових установок на дахах будинків, що є великою перевагою. Особливо, якщо мова йде про пам'ятки архітектури або висотних будинках з безліччю квартир.

У системах охолодження використовується енергія холодного витяжного повітря, що дозволяє здійснювати рекуперацію енергії. Вона створює низьку температуру конденсату, завдяки чому значно економиться енергія.

Особливості системи охолодження

• установки спеціально розроблені для використання в областях з сильною тепловим навантаженням;

• дозволяє економити до 70% енергії завдяки поєднанню інтелектуального і
звичайного охолодження;

• Системи охолодження споживають мінімальну кількість енергії, завдяки енергозберігаючої концепції (Вентилятори EC, Digital Scroll і спіральні компресори з низькою повітряної швидкістю). Вони дозволяють значно скоротити витрати в довгостроковій перспективі;

• Вбудований шафа з зв'язком MSR BACnet;

• залежно від навантаження забезпечує управління потоком повітря в зимовий час. У перехідний період дозволяє створити оптимальну температуру повітря в приміщенні;

• Холодопроизводительность 10-100% з плавним регулюванням; висока надійність по 2
холодильним контурам. Призначений для температури 36 ° C.

Конструкція

Пристрій має модульну конструкцію, завдяки чому різні її елементи можна змінювати в залежності від потреб споживача. Конструкція розташована на оцинкованої рамі. При бажанні, її можна покрити порошковим покриттям, щоб уникнути корозії. Кожен блок має своє ущільнення з силікону, а так само спеціальний захист корпусу. Облицювальні панелі товщиною 50 мм мають тепло і звукоізоляцію.
Пристрій утеплено мінеральною ватою класу А1.

Режими

Зовнішня температура від 18С до 5C

Температура в кімнаті підтримується за рахунок "вільного охолодження" безпосередньо зовнішнім повітрям. Температура припливного повітря (18 ° С) підтримується за рахунок постійного перемішування холодного зовнішнього повітря з теплим повітрям в кімнаті. Щоб підтримувати баланс постійної витрати повітря, кількість відпрацьованого повітря передається через безступінчатий витяжний вентилятор назовні.

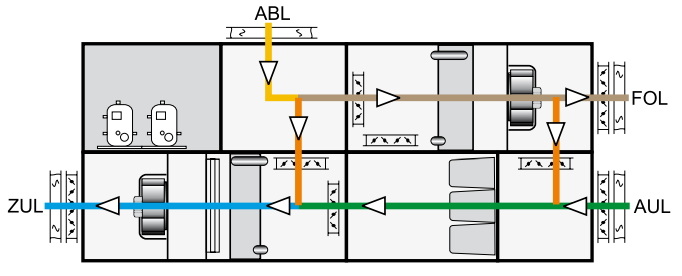

Зовнішня температура нижче 5С

Тепловиділення термічно сильно навантажених областях здійснюється «вільного охолодження» безпосередньо із зовнішнім повітрям. Постійна температура припливного повітря (18 ° С) буде поддерживат за рахунок постійного перемішування холодного зовнішнього повітря з теплим повітрям. Зовнішня температура менше 5 ° С нагрітого повітря змішується вище по потоку. Щоб підтримувати баланс постійної витрати повітря, то кількість відпрацьованого повітря передається через безступінчатий витяжний вентилятор назовні.

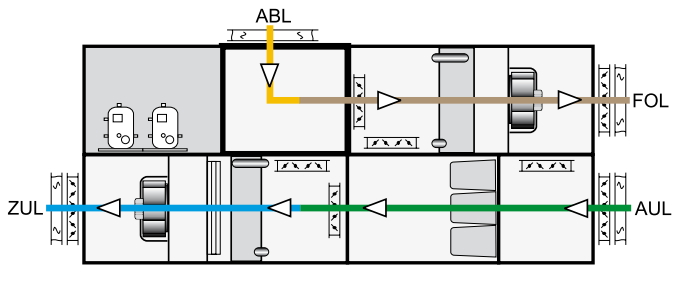

Зовнішня температура від +18 ° C до 22 ° C

Пряма природне охолодження на 100% здійснюється з зовнішнього повітря. Температура припливного повітря коливається між 18 ° C - 22 ° C, залежно від зовнішньої температури.

Зовнішня температура вище 22 ° C

Механічний генератор витягає повітря назовні. Відпрацьоване повітря / вихідний потік повітря
відповідає зовнішньому повітрю. Установка охолоджує припливне повітря до необхідної температури за допомогою безперервного регулювання холодопродуктивності.

Зовнішня температура вище 22C з підвищеною експлуатаційною надійністю

Теплове навантаження видаляється шляхом механічного охолодження зовнішнього повітря (вище 22 ° С). Після охолодження до потрібної температури, здійснюється постійне регулювання холодопродуктивності. При необхідності, зовнішнє повітря може проходити через конденсатор.
