Системи зрошування

Проектування систем зрошування

Роль зрошування в отриманні високих врожаїв заперечувати неможливо. Тому так важливо не тільки придбати обладнання та зібрати його в працюючу схему, але й правильно розрахувати параметри роботи. Якісне зрошування забезпечують:

• зрошувачі, встановлені з урахуванням площі, яку вони охоплюють і діаграми розподілу вологи на різній відстані від зрошувача;
• тиск в системі, розрахований з урахуванням рельєфу ділянки;
• рівень автоматизації, який може автоматично визначати час включення в роботу.

Наша проектно-монтажна компанія здійснює проектування та встановлення систем зрошування під ключ. Ми виконуємо і впроваджуємо проекти для великих агрокомплексів, фермерських господарств і приватних замовників.

Проекти виконуються відповідно до побажань замовника, з урахуванням умов для конкретної земельної ділянки та застосуванням сучасних технологічних рішень в галузі зрошення. Ми забезпечуємо комплексний розв’язок завдань з проектування, включаючи розробку проекту, добір комплектуючих, монтаж, пуско-налагоджувальні роботи.

Фахівці нашої компанії розробляють проекти будь-якого рівня складності. Ми виконуємо:

• розробку та впровадження нових проектів;
• оптимізацію існуючих, під нові вимоги до зрошення;
• підбираємо оптимальні варіанти під ваші вимоги.

Якість виконання проектних робіт є основним фактором якості роботи систем поливу в подальшому та тривалості їх експлуатації.

Конструктивні особливості автоматизованого зрошування

При промислових масштабах вирощування плодоовочевої продукції для зрошення використовуються тільки автоматизовані комплекси. Для приватних угідь також все частіше встановлюються автоматизовані системи, але з меншою площею покриття.

Комплекс для ландшафтного поливу складається з:

• зрошувачів;
• клапанів;
• кранів;
• магістралей;
• насосу;
• центру управління.

Основний принцип автоматизації полягає у тому, що блок управління включає або вимикає пристрій за заданою програмою (графіком роботи). Зрошувачі розташовуються так, щоб забезпечити максимальне охоплення території з рівномірною площею зволоження. Воду до трубопроводу подає один або кілька насосів з джерела водопостачання. У цій якості можуть використовуватися природні водойми або централізований водопровід.

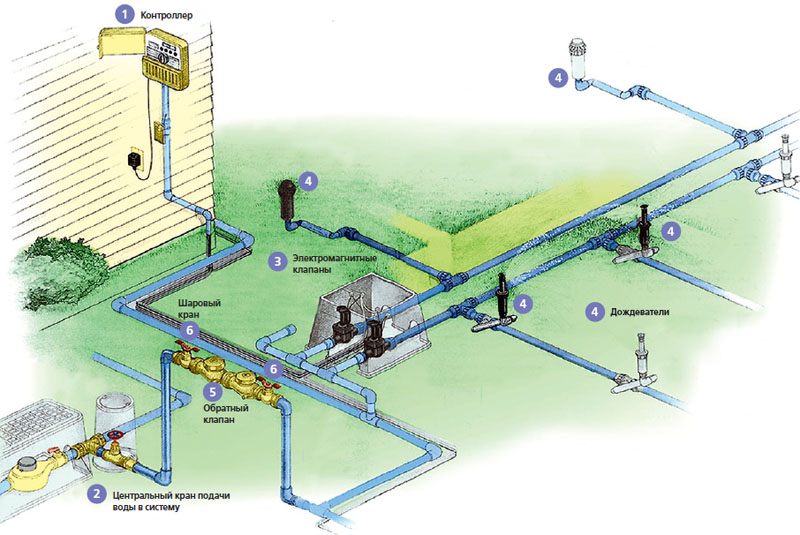

   Мал.1 Принципова схема системи зрошення

  Електроніка високого класу дозволяє користувачеві включати або вимикати всю систему або її окремі ділянки. Вам не потрібно контролювати процес зрошення, автоматика відмінно впорається з цим завданням.

Такі конструктивні рішення мають ряд переваг перед звичайним поливом:

• довговічність;
• легкість управління;
• автоматизація процесу зрошення.

Розрізняють краплинні, дощувальні і комбіновані системи. Крапельний полив застосується при вирощуванні городніх культур для постачання води до коріння рослин. Дощувальний - проводить поверхневу подачу води, як і під час дощу.

Планування і проектування

Проектування систем поливу є досить відповідальним і складним завданням. Помилки проектування - це в кращому випадку перевитрата труб, в гіршому - нестабільна система, яка не справляється з покладеним на неї навантаженням.
При розробці проектів, наші співробітники користуються нормативною документацією і сучасними вимогами до проектів.

Крім того, в складанні плану враховується:

• рельєф місцевості;
• склад ґрунту;
• структура залягання ґрунтів;
• рівень проходження ґрунтових вод;
• інформація про джерело водопостачання;
• дані про склад води, яка буде подаватися в систему (наявності в ній домішок і рівень забрудненості);
• особливості поливу вирощуваних культур.

При проектуванні враховуються всі елементи ландшафту, а також перепади висоти. Береться до уваги розташування ділянки по сторонам світу, сонячне освітлення, в т.ч. швидкість висихання ґрунту.

Послідовність попередніх вимірювально-дослідних робіт:

• Здійснюється вимірювання території.
• Створюється план ділянки, з урахуванням рельєфу, наявності дерев, лісосмуг, будівель, водоймищ, під'їзних доріг та інших об'єктів. Масштаб 1: 100, 1: 200 або інший, згідно ТЗ замовника.
• План території ділиться на ділянки за фактичними вимогам до зрошування і з зазначенням проектної (необхідної) інтенсивності поливу. Планується кількість поливальних розеток, підбираються види зрошувальних насадок.
• На план наноситься проект комплексу з урахуванням розстановки розприскувачів і їх радіусу дії. Систему вписують у рельєф так, щоб уникнути надмірно зрошуваних ділянок або територій з недостатньою вологістю.

На етапі планування наша компанія може провести консультації з вашими агрономами, а також запропонує проведення інформаційних семінарів і презентацій, як по системам поливу, так і за діючими нормативами і можливостям проектування на вашій ділянці.

Ми можемо запропонувати вибір з ряду технічних рішень використовуваних в даний час, виконати проект під уже обрану вами систему або запропонувати технічні новинки. Наша компанія також сформує вам пропозицію по очищенню води, для тих випадків, коли подача її до системи відбувається з природних водойм або артезіанських свердловин.

Розрахунок системи ландшафтного поливу

Водобудівельний розрахунок виконується з урахуванням:

• визначених замовником зон зрошування;
• необхідного обсягу води,
• діаметра труб,
• технічних можливостей насосу;
• та інших даних.

Для розрахунку пропускної здатності, враховується тиск в системі подачі води, діаметр труби, доступний обсяг води, експлуатаційний тиск.

Сучасний ринок пропонує досить великий асортимент насосів для поливу. Насос підбирається з урахуванням джерела водопостачання, потужності і ступеня автоматизації.

При розрахунку необхідної кількості зрошувачів враховується їх радіус дії і діаграма розподілу вологи, максимальний обсяг якої припадає на максимальну відстань від дощовиків.

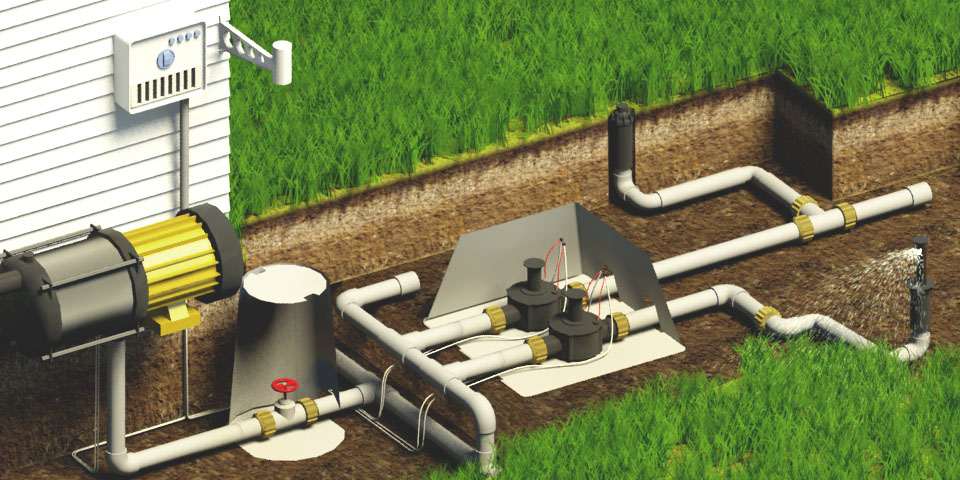

Мал.2 Монтаж системи зрошення

  Для виконання розрахунку:

• Проводиться трасування місцевості - визначається схема прокладки основних і допоміжних магістралей. Завдання трасування - вибір найкоротшого шляху від точки водозабору до точки зрошення. Основний принцип - забезпечення самопливного режиму руху рідини.
• Наносяться межі ділянок за інтенсивністю поливу.
• Відзначається розташування насосу.
• Проводиться гідравлічний розрахунок мережі з метою визначення діаметрів труб, наповнення, ухилів, втрат напору, швидкості. При розрахунку обов'язково дотримуються вимоги СНіПу.
• На заключному етапі заміряються точні довжини водних магістралей, уточнюється кількість з'єднувальних елементів, електронних клапанів, а також визначають модель контролера управління.
• Одночасно проводиться розрахунок електромережі, яка буде обслуговувати автоматичний полив.
• На цьому ж етапі проводитиметься розрахунок вартості комплексу із зазначенням використовуваного обладнання та його технічних можливостей.

На підставі робочого проекту складаються графік проведення робіт, кошторис окремих етапів і проекту в цілому з зазначенням ефективності вкладень, термінів окупності комплексу і т.д.

В документацію робочого проекту можуть входити наступні документи:

• пояснювальна записка із зазначенням всіх використовуваних комплектуючих і механізмів, та їх технічних характеристик;
• план розміщення обладнання;
• правила експлуатації системи поливу;
• гідравлічний розрахунок;
• схема радіусів поливу для визначення зон перекриття;
• схема трубопроводів;
• схема розташування дощовиків;
• схема головної магістралі з електромагнітними клапанами;
• схема монтажу електромережі зі схемою установки кабелів управління.

Проектування виконується з урахуванням діючих норм, ГОСТів і правил:

• СНіП 2.04.02-84 Водопостачання. Зовнішні мережі та споруди;
• ГОСТ 21.604-82 Водопостачання і каналізація. Зовнішні мережі.

Основні бренди в обладнанні для поливу

Для встановлення може бути запропоновано обладнання від:

• Hunter;
• Irritec & Siplast;
• Rain Bird;
• Nelson;
• та інших компаній.

Родина автоматизованого поливу - США. Тому не дивно, що саме їх компанії є лідерами у виробництві даного обладнання - Hunter Industries та Rain Bird Corporation. Саме їхні товарні лінійки дозволяють вибрати обладнання навіть самому ретельному замовнику.

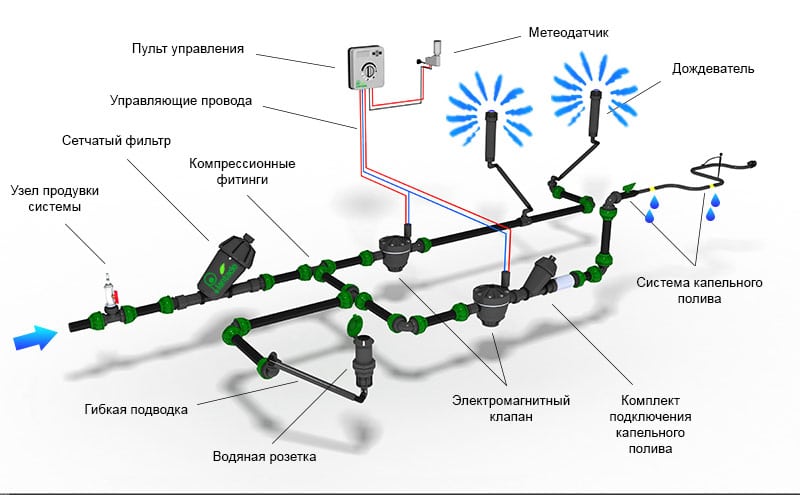

Мал. 3 Система зрошення ТМ "Hunter"

  Лідером у виробництві комплексів для поливу є компанія Hunter. Лінійка обладнання від даного виробника забезпечить якісний полив будь-якої ділянки - від теплиці, до футбольного поля. Саме цій компанії сьогодні належать найбільш продуктивні технічні рішення, які постійно оновлюються і вдосконалюються.
Лінійка обладнання від Rain Bird настільки широка, що легко дозволяє зібрати систему будь-якого рівня складності. А якість і довговічність цього обладнання давно є еталонними в усьому світі.

В асортимент обладнання компаній входять:

• віялові зрошувачі і форсунки;
• роторні зрошувачі;
• контролери;
• електромагнітні клапани;
• фітинги;
• гідранти;
• фільтри;
• аксесуари для підключення;
• клапанні бокси;
• зрошувачі;
• насоси;
• та інше обладнання.

Контролер керує клапанами - він може вмикати і вимикати їх. Таким чином формується робочий цикл обладнання. Дождювальник - регулює потік води і рівномірно зволожує ґрунт. Устаткування з'єднується трубами і підключається до джерела водопостачання. Контролер необхідно захищати від впливу атмосферних чинників. У разі забору води з природних джерел, буде потрібно встановлення фільтрів. Їх завдання - захистити клапани від забруднення. Бруд, мул можуть бути причинами перешкод в зрошенні або вихиду системи з ладу.
При виборі обладнання ми рекомендуємо зупинятися тільки на виробниках з досвідом виробництва устаткування для поливу, підтвердженого сертифікатами якості. Це забезпечить працездатність системи і вбереже замовника від стресів, пов'язаних з проблемами в роботі обладнання.

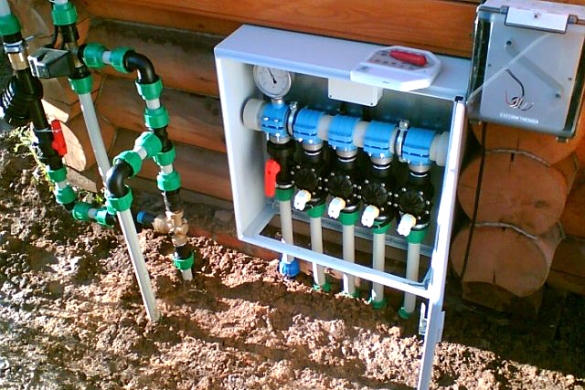

Монтажні роботи

Монтаж вимагає наявності високої кваліфікації співробітників, знання ними безлічі нюансів, що стосуються матеріалів, їх властивостей, способів скріплення, технологій складання, встановлення та підключення.

Співробітники нашої компанії, що займаються монтажем, не тільки мають відповідну освіту і досвід роботи, але і регулярно підвищують кваліфікацію. У нас передбачено планове підтвердження рівня кваліфікації кожним співробітником, за результатами якого він може бути допущений до виконання легких або більш складних робіт.

Перед початком монтажу виконується підготовка траншей. Систему збирають в траншеях. Процес складається із з'єднання труб фітингами.

Монтажні роботи включають:

• прокладку трубопроводів автоматичного поливу;
• установку зрошувального обладнання;
• монтаж і підключення керуючих кабелів відповідно до Правил роботи електроустановок;
• пуск системи.

Прокладку трубопроводів виконують за затвердженою схемою з урахуванням глибини обробки ґрунту навесні і восени. Установка автоматики проводиться у відповідності з усіма ГОСТами та іншими нормами.

На даному етапі в пріоритеті - контроль якості і надійності з'єднань вузлів. Після складання комплекс перевіряють на цілісність структури і відповідність кресленням.

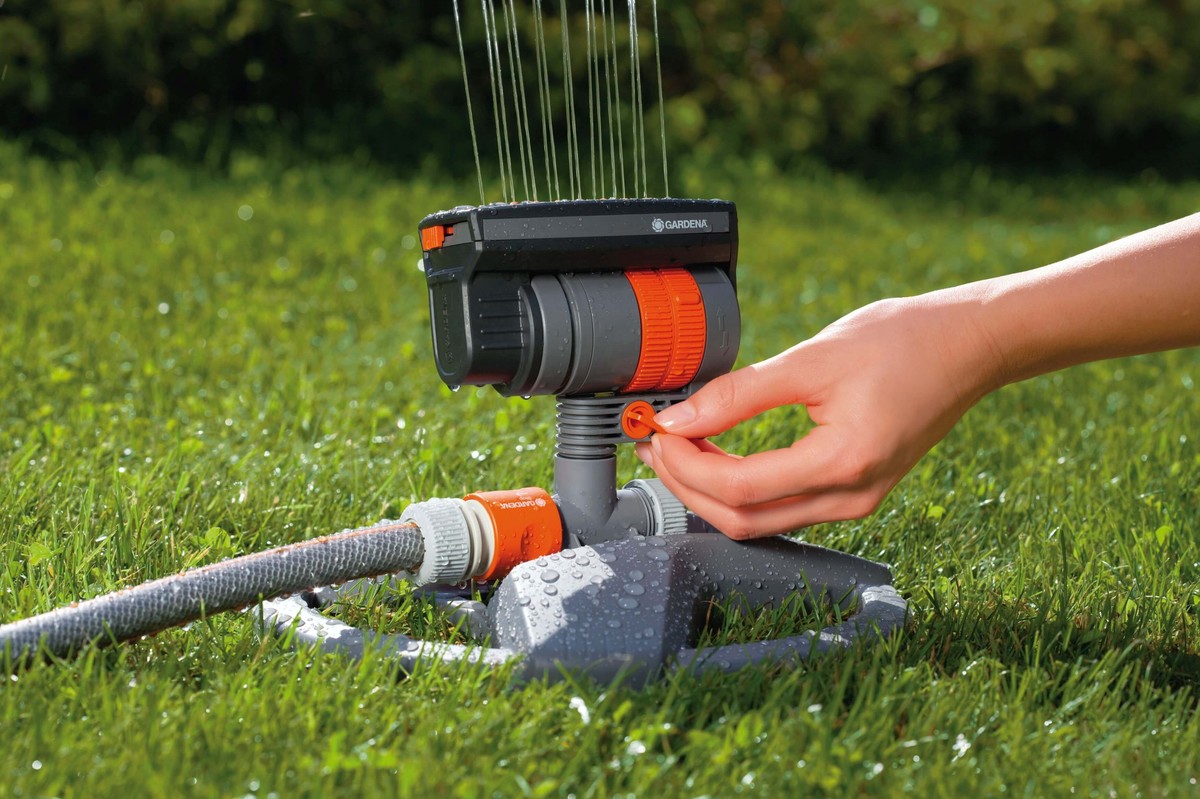

Пуско-налагоджувальні роботи

Після завершення монтажу запускається напірний вузол і проводитися програмування керуючого пристрою. При виконанні налагодження виконується контроль за точністю роботи, відповідністю фактичного зрошення планованому. При необхідності проводиться коригування роботи через блок управління.

 Програмування включає 3 інформаційних блоки:

• дні поливу;
• час для роботи протягом дня;
• зональний розподіл.

В процесі монтажу і проведення запуску наші фахівці постійно контролюють точність виконання проекту і своєчасність внесення змін відповідно до ваших побажань.

Запуск в роботу і здача в експлуатацію

Після закінчення пуско-налагоджувальних робіт, демонструється робота системи і оформляється її передача замонику. Після здачі об'єкта, згідно правил експлуатації систем автоматичного поливу обов'язково повинні виконуватися періодичні роботи по:

• очищенню форсунок і фільтрів;
• підготовці до зимування.

Після здачі системи в експлуатацію, ми надаємо гарантійний період. Наша компанія може взяти на себе виконання робіт по обслуговуванню комплексу в післягарантійний період або навчити цьому ваших співробітників. Наші фахівці проводять для обслуговуючого персоналу семінар, передають інструкції з експлуатації та настанови з роботи з обладнанням.

Експлуатація системи після монтажу

Для того, щоб система працювала безперебійно, обслуговуючий персонал повинен періодично оглядати фільтри, головки зрошувачів і очищати їх. На зиму об'єкт консервується, частина обладнання знімається (електромагнітні клапани, датчики вологості). Взимку датчики повинні зберігатися в теплому приміщенні. Вода з комплексу зливається. На початку наступного сезону, система продувається, зняте обладнання повертається на місце, і запускається в експлуатацію.

Переваги замовлення проекту системи поливу

При виконанні робіт нашими фахівцями:

• не буває перевитрати матеріалів;
• проектування виконується з урахуванням прокладки магістралей по найкоротших шляхах;
• натиск і швидкість потоку води будуть оптимальними для поливу рослин;
• виключена можливість засмічень і нестабільної роботи;
• система монтується швидко і якісно.

Наші фахівці готові вирішувати завдання будь-якої складності. Проектуючи систему, ми ретельно вивчаємо наявні документи, проводимо аналіз вихідних даних і вибираємо оптимальне рішення для заданих умов. Проводимо узгодження проекту з замовником та контролюючими органами (при необхідності).

Правильно виконаний розрахунок і монтаж гарантує вам надійну і ефективну роботу обладнання. Кваліфікація і досвід наших фахівців забезпечують точність розрахунків і якість монтажу.
