Змішувальні камери ВЕНТС (Vents) СКРА

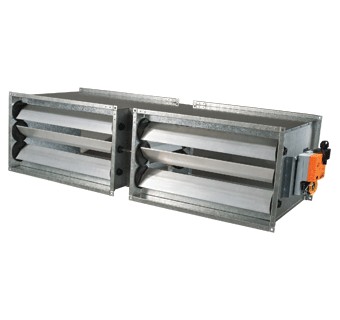

Змішувальні камери VENTS серія СКРА

Модель

Вага, кг

СКРА 400х200/24

20

СКРА 500х250/24

25

СКРА 500х300/24

33

СКРА 600х300/24

36

СКРА 600х350/24

40

СКРА 700х400/24

45

СКРА 800х500/24

55

СКРА 900х500/24

60

СКРА 1000х500/24

65

Застосування змішувальних камер ВЕНТС (VENTS) серії СКРА

Змішувальна камера Вентс СКРА змішує деяку частину видаляється з приміщення повітря з зовнішнім в заданій пропорції (забезпечення процесу рециркуляції). Даний процес забезпечує повернення якоїсь частини з видаляється повітряної маси, дозволяє ефективно застосовувати витяжної повітря, що має більш високу температуру, повертаючи його в вентильованому приміщенні.

Конструкція

Пристрій виготовлено з оцинкованої листової сталі. Обертання рухомих пластин, які виробляються з алюмінієвого профілю, забезпечується спеціальними шестерінками з пластмаси. Подвійне вхідний отвір має здвоєний повітряний клапан, за допомогою якого з застосуванням сервоприводів здійснюється регуліряція співвідношення зовнішнього і повертається назад повітряного потоку ( 0 - 100 %). Таких сервоприводів в камері встановлюється 2. Подається йому напруга становить 24В. Параметри обертання аллюмінієвих заслінок, контролюючі співвідношення припливу та повернення повітря, задає керуючу напругу від 0 до 10В , відповідне параметрам 0 -100 % рециркуляції повітряної маси.

Монтаж

З'єднання, що застосовується при монтажі пристрою - фланцеве з'єднання. Для цього її фланці прикріплюються до відповідних фланців повітропроводів або якого-небудь іншого механізму системи. Закріплюється конструкція сталевими скобами і болтами, захищеними від корозії цинковим покриттям. Конструкційне рішення камер дозволяє встановлювати їх як всередині, так і зовні приміщень, в різних положеннях. У процесі монтування конструкції варто залишати місце для наступних маніпуляцій з сервоприводами.

Купити змішувальну камеру ВЕНТС (Vents) за вигідною ціною

На сайті нашої проектно-монтажної компанії Ви маєте унікальну можливість придбати змішувальну камеру торгової марки ВЕНТС (Vents) за найвигіднішими цінами, а також скористатися повним спектром послуг: від проектування до монтажу, пуско-налагодження та обслуговування. Постійним клієнтам передбачені знижки!

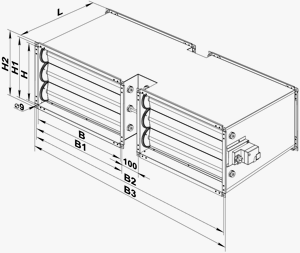

Габаритні розміри
