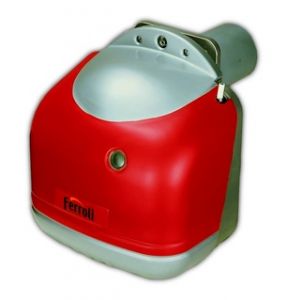

SUN G 2S

Дизельні пальники Ferroli SUN G 2S - технічні характеристики

Характеристика

Модель

G10 2S

G20 2S

G30 2S

G50 2S

G70 2S

Витрата палива, кг/час

Мінімальна на 1-й ступені

4

8

9,5

16

22

Мінімальна на 2-й ступені

5,3

10

18

30

40

Максимальна на 2-й ступені

10

20

30

60

80

Потужність роботи, кВт

Мінімальна на 1-й ступені

47,5

95

112,7

189,8

260,9

Мінімальна на 2-й ступені

63,2

118,6

213,5

335,8

474,4

Максимальна на 2-й ступені

118,6

237,2

335,8

711,6

948,8

Кількість ступенів регулювання

2

2

2

2

2

Робоча напруга, В / Частота електроживлення, Гц

230/50

230/50

230/50

230/50

230/50

Споживана потужність, Вт

160

400

400

1150

1150

Клас електробезпеки

IP X4D

IP X4D

IP X4D

IP X4D

IP X4D

Ferroli SUN G 2S - основні характеристики та відмінні особливості

Серія пальників SUN G 2S марки Ferroli представлена п'ятьма моделями з діапазоном потужності роботи від 95 до 948,8 кВт.

У першу чергу, варто відзначити їх основна відмінність від інших пальників серії G - вони є двоступінчатими, а тому параметри потужності і можливість їх регулювання у пальників даної серії вище, ніж у інших, одноступінчатих.

Конструкція елементів пальників Ferroli SUN G 2S - надійна і безпечна. Для виготовлення всіх деталей пальника застосовуються якісні і міцні матеріали.

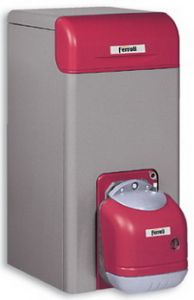

Можливість підключення пальника до робочого котлу забезпечують спеціальні роз'єми на корпусі. Пальники даного типу використовуються з внутрішнім розміщенням.

Пуск пальника контролюється пусковим трансформатором, що забезпечує додаткову безпеку її роботи.

Для забезпечення контролю процесу горіння і наявності полум'я передбачено використання в конструкції пальника фоторезіатора.

Основний елемент пальника - головка - виготовляється з штампованої нержавіючої сталі. Сопло для подачі палива виконано також з нержавіючої сталі, з жароміцними характеристиками. Для оптимізації процесу подачі палива, в конструкції головки встановлюється завихритель.

Точність регулювання положення голівки і сопла, для забезпечення надійності подачі палива, регулює мікрогвинт.

Корпус пальники серії SUN G 2S виконується з алюмінієвого матеріалу, з покриттям якісної пластмасою. Також, простір корпусу оснащується термоізоляційним матеріалом, який, крім захисту від загоряння, виконує також функцію шумоізоляції.

Особливо варто відзначити основну функцію пальника, якою є процес змішування дизельного палива з повітрям, для забезпечення якісного процесу горіння. Пальники Ferroli серії SUN G 2S виконують оптимізацію процесу подачі палива, і змішування його з повітряною масою таким чином, що необхідні пропорції підбираються автоматично, залежно від встановлених робочих параметрів. Безумовно, в першу чергу, саме завдяки цьому горіння здійснюється ефективно, але витрата палива не збільшується в ті моменти, коли в цьому немає необхідності.

Повітря в пальник надходить через спеціальний клапан, який також блокує подачу в разі припинення горіння полум'я.

Для подачі палива в систему застосовується шестерний насос, який також оснащений регулятором тиску. Також в конструкції його передбачено наявність штифта, для блокування насоса в момент припинення горіння або відсутності палива. Додатково в його конструкції передбачена можливість установки таких пристроїв і елементів:

• Манометр;
• Вакуумметр;
• Обвідний автоматичний контур (by-pass).

Система попереднього підігріву палива в даних пальниках не передбачена.

Також, в первинну комплектацію двоступеневих пальників Ferroli серії SUN G 2S входять такі елементи:

• Фільтр грубої очистки палива;
• Форсунка;
• Два шланга для подачі палива;
• Однофазний електропривод насоса і вентилятора (моделі пальників G20 і G30);
• Трифазний електропривод насоса і вентилятора (моделі пальників G50 і G70).

Користувачеві надається можливість регулювання параметрів горіння палива і роботи обладнання за допомогою мікропроцесорного блоку управління.

Переваги пальників серії SUN G 2S

• Надійність конструкції, і високий ступінь міцності внутрішніх елементів;
• Безпека у використанні, забезпечена наявністю системи автоматичного відключення елементів;
• Простота експлуатації;
• Довговічність;
• Низький рівень шуму, завдяки якісній ізоляції корпусу;
• Економічність;
• Ефективність процесу горіння, з оптимізацією подачі точного необхідної кількості повітря і палива;
• Досить широкий спектр регулювання параметрів;
• Простота технічного обслуговування;
• Універсальність - завдяки чому можливо використовувати дані пальника спільно з устаткуванням інших виробників.

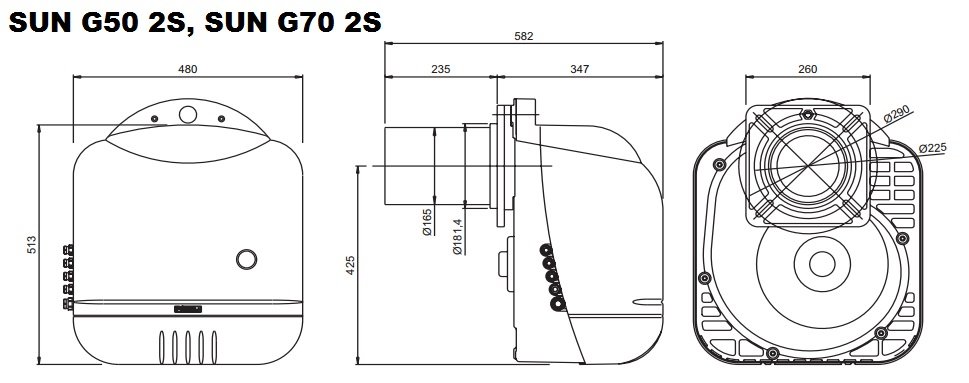

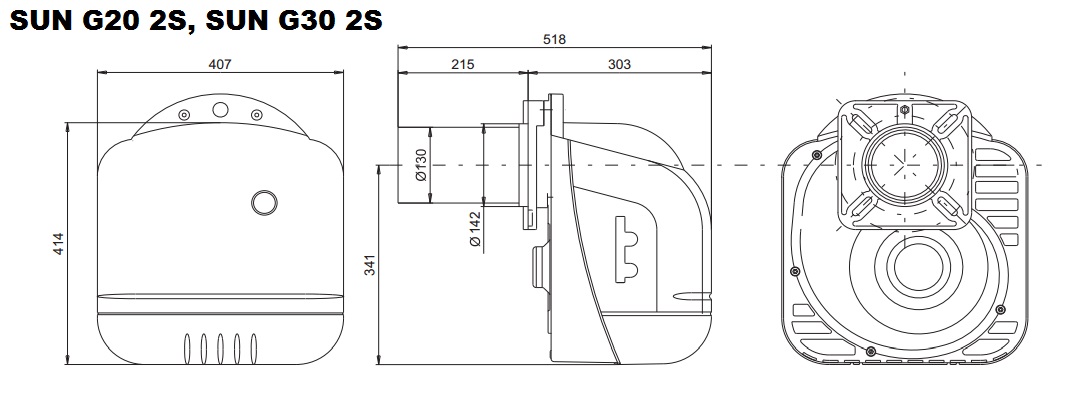

Конструкція і габарити дизельних пальників Ferroli серії SUN G 2S
