Циркуляційні насоси UP - технічні характеристики

UP

Модель

Кількість ступенів швидкості циркуляції

Максимальна споживана потужність, Вт

Максимальний рівень робочого тиску,бар

Діапазон температури перекачуваної рідини, °C

Клас енергоефективності

UP 25-25

1

55

10

-25…+110

С

UP 25-40

2

110

10

+2…+110

D

UP 25-80

1

215

10

-25…+110

D

UP 32-25

1

60

10

-25…+110

С

UP 32-55

1

145

10

-25…+110

С

UP 32-80

1

265

10

-25…+110

D

UP 40-50 F

1

145

10

-25…+110

D

Grundfos UP - особливості серії та напрями використання

UPСерія циркуляційних насосів Grundfos UP являє собою компактне обладнання, яке на сьогоднішній день застосовується в широкому діапазоні напрямів:

  • Системи опалення невеликій площі, із замкнутим контуром;
  • Системи «тепла підлога» водяного типу;
  • Системи нагрівання та подачі води;
  • Холодильні установки.

Особливості конструкції насосів серії UP

Конструкція насосів Grundfos UP - досить міцна і надійна. Для виготовлення корпусу даних насосів застосовується латунь.

Корпус дозволяє зберегти температуру рідини, що перекачується, завдяки чому втрати тепла її будуть мінімізовані, що позитивно впливає на загальний рівень ефективності роботи системи .

Вал ротора виконаний з нержавіючої сталі.

Ротор насоса в процесі його роботи контактує з рідиною, яка циркулює в контурі, а тому дані насоси відносяться до типу насосів з «мокрим» ротором. Таким чином забезпечується відведення зайвих теплих мас від робочих елементів (за допомогою обміну теплом в циркулюючої рідиною).

Будова насоса включає в себе одне відцентрове робоче колесо, виконане з композитного матеріалу високої якості.

Завдяки використанню перерахованих вище матеріалів, забезпечується високий ступінь стійкості внутрішньої конструкції насоса до корозійних впливів, і, як наслідок - його довговічне використання .

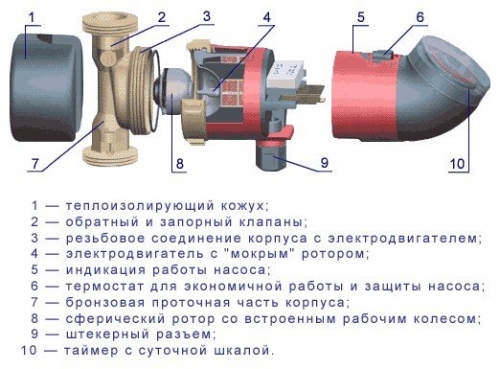

КонструкціяУ конструкції насоса використовується двигун асинхронного типу (двополюсний або четирехполюсний, залежно від моделі насоса, залежно від конкретної моделі насоса та вимогам щодо сумісності по електромагнітним характеристикам). Ротор насоса короткозамкнений.

Також варто взяти до уваги, що дана серія насосів має в конструкції спеціальний кожух, який забезпечує надійну теплоізоляцію насоса. Отже, дане обладнання можна успішно і безпечно застосовувати в середовищі впливу високих температур навколишнього простору.

Для забезпечення нормального та безперебійного функціонування, додатково насоси UP оснащуються системою захисту, яка забезпечує виключення роботи насоса в режимі «сухого» ходу (коли рідина не подається), а також захистом від перегріву, і захистом від впливу перепадів напруги в робочій електромережі.

Варто відзначити також наявність захисту від вапняного нальоту, завдяки чому насос буде служити ще довше.

Економічність роботи насоса забезпечена наявністю вбудованого термостата.

У конструкції передбачена також установка таймера (залежно від конкретної моделі).

Для включення насоса в мережу в комплекті передбачено наявність кабелю живлення. Номінальними параметрами для робочої електромережі є частота струму 50 Гц, і показник напруги 230 В.

У цілому, при своїх невеликих габаритах, насоси Grundfos UP є напрочуд продуктивними і економічними.

Переваги циркуляційних насосів Grundfos UP

  • Високий показник ККД;
  • Високий ступінь енергоефективності;
  • Компактність і простота установки;
  • Економічність в роботі;
  • Високий рівень продуктивності;
  • Простота використання;
  • Довговічність у використанні.

Рекомендовані характеристики циркулюючої рідини

Насос UPЦиркуляційні насоси Grundfos UP застосовуються в основному для перекачування води. Завдяки основним її фізичним і хімічним характеристикам, при використанні її в якості робочої речовини досягаються максимально можливі ефективні показники роботи насоса. Крім води, насос може працювати також з іншими речовинами, при відповідності їх параметрів таким основним вимогам:

  • Рідина не повинна мати забруднень у складі;
  • В'язкість повинна бути наближеною до 1 мм 2/ с (в цілому, характеризується як Невязка речовина);
  • Відсутність агресивних хімічних характеристик;
  • Склад не повинен включати частинок волокнистого типу, або твердих мас;
  • Якщо використовується охолоджуюча рідина - вона не повинна включати мінеральні масла;
  • Допускається застосування рідин з низьким рівнем жорсткості.

Робочі параметри температури рідини для насосів серії UPнаходятся в діапазоні -25 ° С ... + 110 ° С.

Це варто враховувати при виборі галузі застосування насоса. Точніше - при підборі обладнання варто враховувати температуру рідини, яка буде перекачуватися, а також показник температури простору, в якому буде розміщений насос. Температура рідини обов'язково повинна бути нижче, оскільки це дозволить уникнути такого небажаного явища, як поява конденсату на стінках корпусу насоса.

Що стосується рідини - з метою збільшення ефективності роботи насоса, варто взяти до уваги такі характеристики:

  • Максимум ефективності досягається при мінімальній в'язкості речовини (показник якої наближений до в'язкості води, який становить 1 мм 2/с при температурі 20 ° С). У даному випадку існує закономірність: чим вище в'язкість - тим нижче в підсумку гідравлічні характеристики насоса, і його підсумковий рівень ефективності;
  • На якість роботи впливає також концентрація гліколю - рекомендована максимальна частина якого становить 50% (при показнику температури 20 ° С). Тут теж варто виділити співвідношення - підвищення концентрації гліколю веде до підвищення в'язкості речовини. А підвищення в'язкості (за попередньою закономірності) знижує загальну ефективність роботи насоса, внаслідок чого можна досягти істотного зниження ККД - до 12-20%. Тому, чим нижче показник концентрації - тим краще.

Основні робочі характеристики насосів Grundfos серії UP

  • Діапазон потужності споживання 25-115 Вт;
  • Наданий рівень напору - до 8 м;
  • Максимальне значення робочого тиску - 10 бар;
  • Номінальний показник напруги електромережі - 230 В;
  • Номінальний показник частоти струму 50 Гц;
  • Допустимий діапазон температури робочої рідини -25 ° С ... + 110 ° С;
  • Доступні класи енергоефективності - C, D.

Графік співвідношення одержуваного рівня напору рідини і її подачі в обсязі

Графік показує залежність напору від обсягу перекачується рідини насосом, яка досягається при дотриманні основних рекомендацій до даної рідини:

  • Показник в'язкості 1 мм 2/с;
  • Процентна частина гліколю до 50%;
  • Температура навколишнього середовища 20°С.
Графік
