ВТА-4

За допомогою теплового акумулятора ВТА-4 у вас пояявляется можливість накопичувати зайву теплову енергію для того, щоб надалі використовувати її для опалення або гарячої води. Акумулятор є універсальним, тому, що його можна підключати до будь-яких джерел теплопостачання: теплових насосів, котлів, сонячних колекторів і т.д. Котел або тепловий насос виробляє тепло, і дуже часто, більше покладеного. Це все акумулює бак, а потім роздає тепло в систему опалення. Завдяки можливості отримати гарячу воду за допомогою акумулюючого бака, ви значно економите на нагріванні води бойлером або будь-якими іншими засобами.

ВТА-4 спільно з електричним котлом

Багато хто вважає, що наявність ефективного електричного котла, який виробляє рівно стільки тепла, скільки необхідно на даний момент, відкидає необхідність використання теплового бака. Але деякі люди, наприклад, не хочуть залишати електротехніку включеною, коли їх немає вдома. Другий приклад - нічний тариф. Як правило, він є в 2 рази дешевше, ніж денний, і тоді без використання бака ніяк не обійтися. За ніч котел може виробити більше тепла, частина якого накопичиться в баку. А вже протягом дня ви будете витратити тепло з бака, значно заощаджуючи свої средчтва навіть в найхолоднішу пору.

ВТА-4 спільно з твердопаливним котлом

Як би ефективно не працював твердопаливний котел з сучасною автоматикою, все одно іноді він виробляє більше тепла, ніж необходмімо. Потім, коли паливо згорає, температура в системі різко падає. Такі стрибки тепла можна запросто вирівняти, використовуючи бак-акумулятор. Тоді все тепло буде накапліватся в ньому, а потім відбиратися системою опалення поступово, без різких стрибків. По-перше, зайве тепло не буде просто відводиться в димохід - воно буде ефективно використовуватися вашою системою опалення. А по-друге, це дозволить вам забезпечити рівну температуру в системі, уникнути стрибків тепла в періоди перегорання палива.

ВТА-4 спільно з газовим котлом

Тепловий акумулятор знадобиться вам, якщо іноді виникають перебої з тиском газу в системі. Якщо ваш будинок розташований в сільській місцевості, де газові магістралі прокладалися дуже давно і були розраховані на меншу кількість споживачів, час від часу може наблюдатся падіння тиску газу, яке буде перешкоджати ефективному опаленню. Щоб система опалення постійно отримувала однакову кількість тепла, ви можете накопичувати його в акумуляторному баці.

ВТА-4 спільно з сонячним колектором

Оскільки сонячний колектор працює на енергії сонця і ефективність його роботи сильно залежить від часу доби, то тепловий акумулятор в такому випадку просто необхідний. Вдень, коли сонце найбільш активно, тепловий акумулятор буде вбирати в себе по максимуму тепла, а починаючи з часу сумерок бак буде максимально віддавати тепло системі гарячого водопостачання або системи опалення.

Конструкція

Чорна та нержавіюча сталь - основні матеріали для теплообмінника акумулятора цієї серії. Конструкція включає фланець і передбачає установку тенів. Якщо буде достатньо потужності, то ви зможете запросто перетворити теплоаккумулятор в потужний електрокотел.

Згідно конструкції, теплообмінник розташовується у верхній частині бака. У даній моделі є ще теплообмінник з чорної сталі. Він знаходиться в нижній частині бака. Саме такий бак найкраще використовувати в поєднанні з сонячними колекторами, а так само з системами, які передбачають низькотемпературний нагрів води. Завдяки розташуванню теплообміннику внизу, віддача тепла буде максимально ефективною навіть в той час, коли джерело працює з низькою ефективністю (наприклад, в сутінки).

Теплоаккумулятор з чорної сталі можна використовувати як джерело для теплих підлог. У верху бака є численні патрубки, до яких можна під'єднати систему теплої підлоги і відбирати воду з низькою температурою.

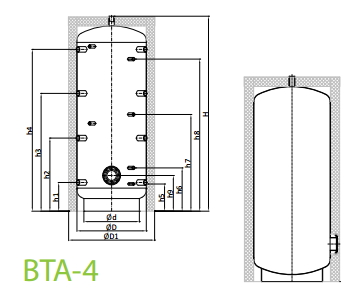

Схема з'єднань ВТА-4

• А. - Патрубки прямому та зворотному магістралей підігріваючого контуру
• Б. - Патрубки трубопроводів холодної і гарячої води
• В. - Патрубки прямому та зворотному магістралей зовнішнього підігріваючого контуру
• Г. - Патрубки для установки термодатчиков
• Д. - Патрубок технологічний

Схема з'єднань ВТА-4 з системою опалення

1. Теплоаккумулятор.

2. Котел газовый (конденсационный), электрический.

3. Котел твердотопливный прямого сжигания или пиролизный.

4. Контур радиаторного отопления.

5. Контур отопления теплыми полами.

6. Циркуляционный насос контура радиаторного отопления.

7. Циркуляционный насос контуру теплых полов.

8. Насос линии рециркуляции системы ГВП.

9. Трехходовой клапан с выносным датчиком системы теплых полов.

10. Термостатический смеситель для стабилизации температуры в системе ГВП.

11. Циркуляционный насос контура твердотопливного котла.

12. Трехходовой термостатический клапан для повышения температуры обратной магистрали твердотопливного котла.

13. Расширительный бак контура твердопаливного котла.

14. Обратный клапан.

15. Предохранительный клапан.

16. Солнечный коллектор.

17. Развоздушиватель солярного контура.

18. Гидравлический блок солярного контура.

19. Манометр солярного контура.

20. Сборный бак солярного контура.

21. Перед расширительный бак солярного контура.

22. Расширительный бак солярного контура.

23. Автоматический развоздушиватель солярного контура.

ВТА-4

Об'єм

Висота

Діаметр

Діаметр з ізоляцією

Підключення

Ціна, €

Ціна ізоляції

400 л

 1700 мм

600 мм

 800 мм

 Rp  1½

370 €

 185 €

500 л

 1995 мм

 600 мм

800 мм

 Rp  1½

 390 €

 205 €

750 л

2010 мм

 750 мм

 950 мм

 Rp  1½

 500 €

225 €

1000 л

 2060 мм

 850 мм

 1050 мм

 Rp  1½

 590 €

 265 €

1500 л

 2150 мм

 1000 мм

 1200 мм

 Rp  1½

940 €

 325 €

2000 л

 2250 мм

 1200 мм

 1400 мм

 Rp  1½

1180 €

415 €

3000 л

2340 мм

1400 мм

1600 мм

G 2"

1950 €

535 €

4000 л

2400 мм

1600 мм

1600 мм

G 2"

2330 €

585 €

5000 л

2900 мм

1600 мм

1800 мм

G 2"

2730 €

725 €
