Закриті (мембранні)

Використання і загальні характеристики бака закритого типу

Основний аспект використання розширювальних баків закритого типу у тому, що вони встановлюються на території центральної опалювальної станції або теплового пункту.

Назва баків отримано виходячи з їх закритою конструкції - тут відмінність в тому, що корпус бака виконується герметично.

Порівняно з баками відкритого типу, закриті мають менше недоліків. Дійсно, такі баки в меншій мірі схильні до корозії, оскільки в них вода, яка надходить надлишком з системи, не контактує з повітрям. Але й недоліки у таких баків все ж існують.

Перший порівняльний недолік - за обсягом і габаритам, розширювальні баки закритого типу значно більше відкритих. Вплинути на вибір меншого розміру бака, по суті, ніяк не можна - адже його обсяг розраховується, виходячи з фактичного обсягу циркулюючого в системі теплоносія - чим він більший, тим більше бак необхідно встановлювати.

До того ж важливо знати, що такі баки не можна встановлювати в опалювальних системах, які працюють з використанням твердопаливного котла.

Крім того, сам бак закритого типу, в порівнянні зі своїм аналогом відкритого типу, є більш дорогим (що можна також сказати про закриті баках більшого розміру).

Баки закритого типу можна розділити на:

• Баки з використанням мембрани (мембранні);
• Баки зі змінною мембраною, яка кріпиться на фланці (фланцеві).

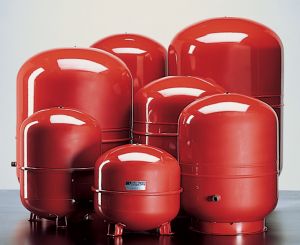

Особливості конструкції і функціонування розширювального бака мембранного типу

Основними елементами конструкції такого бака є:

• Сталевий корпус;
• Гумова мембрана;
• Штуцер для закріплення бака;
• Ніпель;
• Насос для підкачки газу.

Як робочий газ виступає азот, або повітря.

Корпус бака, який виконується зі сталі, закріплюється в систему опалення за допомогою штуцера, і фактично є герметичною місткістю, яка розділена на дві частини: нижня частина такого простору заповнена використовуваним в системі теплоносієм, а верхня частина заповнюється робочим газом - часто в його ролі виступає азот. Азот дозволяє захистити порожнину бака від дії корозії, тому саме їм заповнюється більшість розширювальних баків ще при виготовленні. В інших випадках в якості робочого газу використовується повітря.

Обидва простору розділені між собою за допомогою гумової мембрани. Саме використовувана в баку гумова мембрана виконує компенсацію надлишку тиску, який виникає при збільшенні обсягу теплоносія при його нагріванні в системі опалення.

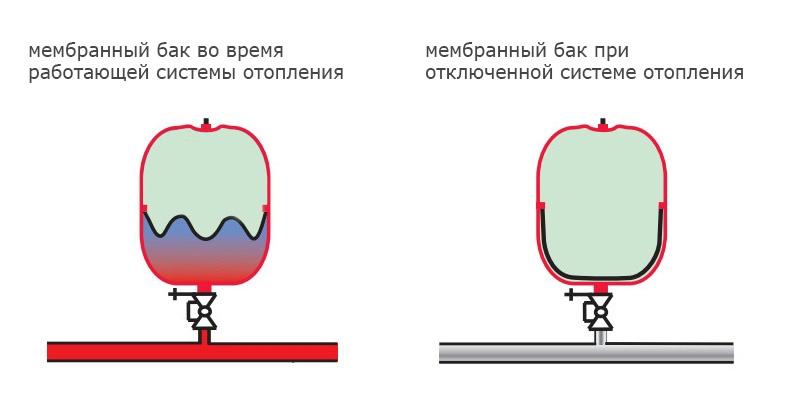

Частина ємності, яка розміщує в собі використовуваний газ, перебуває під тиском. Тому, мембрані властиво прогинатися під його тиском. В той момент, коли в систему опалення надходить теплоносій, в сторону мембрани точно також виникає певний тиск, але вже з боку теплоносія. Тому, можна сказати, що під впливом тиску газу і рідини одночасно, в певний момент, коли показник тиску з обох сторін однаковий, мембрана знаходиться в стані динамічної рівноваги. В цей же момент, фактично теплоносій своїм тиском впливає через мембрану на газ. Це призводить до його стиснення.

Далі, коли температура теплоносія в процесі нагрівання підвищується, його обсяг починає збільшуватися. В цей момент розширювальний бак, за допомогою прогину мембрани, компенсує надлишок тиску теплоносія. Якби верхня частина резервуара не заповнили газом - бак не зміг би виконувати дану функцію, оскільки саме завдяки тиску на мембрану з двох сторін вона здатна правильно витримати тиск, яке викликане розширенням рідини. Якби було відсутнє тиск газу з іншого боку мембрани, вона могла б бути пошкоджена під дією розширення.

Стандартно, в робочому стані температура в системі може досягати показника 90 ° С. Тому, в першу чергу, мембрана повинна виготовлятися з матеріалу, який в роботі зможе витримати високий показник температури. Саме даний факт дозволяє безпечно використовувати її за призначенням у опалювальному обладнанні. Більшість мембран, які виготовляються з високоякісного матеріалу, здатні працювати в системі при температурі навіть до 70 ° С. До того ж, на виготовлення мембрани, кожен виробник має відповідні сертифікати і патент.

Що стосується еластичності мембрани - вона не є її важливим показником, оскільки компенсує тиск теплоносія повітря, який тисне на мембрану із зворотного боку.

Для регулювання тиску газу, який заповнює верхній простір розширювального бака, зовні корпусу, у верхній його частині, розташований ніпель. Ніпель дозволяє визначити рівень тиску газу в баку, а також відкоригувати його, по необхідності, таким чином, щоб компенсувати цим тиск, викликаний розширенням теплоносія. Для коригування показника тиску газу, використовується насос, який, при необхідності, виконує його подкачку.

Як правильно вибрати мембранний розширювальний бак

Завжди, дуже важливо підібрати бак таким чином, щоб він повною мірою забезпечив захист системи опалення. Але, при цьому, багато користувачів звертають увагу не тільки на надійність і характеристики бака, а й на можливе збільшення вартості обладнання і суміжних робіт з його встановлення. Тому, таким користувачам, стануть корисними рекомендації про те, як правильно підібрати розширювальний бак, виходячи з особливостей системи опалення, таким чином, щоб він забезпечив максимальну гарантовану ступінь захисту. При цьому, виходячи з підрахунків по підбору, користувач зможе вибрати пристрій, вже спираючись на цінову категорію, якщо це має не менш важливе значення, вибираючи потрібний за обсягом бак.

Все, що необхідно знати для правильного розрахунку і вибору обсягу розширювального бака - це тип теплоносія, який використовується в системі опалення, а також фактичний показник його обсягу, в якому він необхідний для конкретної системи.

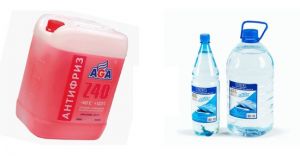

Стандартно теплоносієм в рідинної системі опалення може виступати вода, або ж антифриз.

Відповідно, існують такі правила підбору розширювального бака системи, залежно від типу використовуваного теплоносія:

• Вода - до фактичного її об'єму необхідно додати 10%. Це і буде складати необхідний показник норми, при виборі розширювального бака;
• Антифриз - до фактичного його обсягу, який використовується в системі опалення, для отримання номінального показника, умовно додаємо 15%.

Особливості конструкції і функціонування розширювального бака фланцевого типу

Існує два варіанти конструкції фланцевих розширювальних баків за способом розміщення:

• Підлогові;
• Навісні.

Дані баки є найбільш часто використовуваними в системах опалення. Основна відмінність такого бака - в його конструкції.

Елементами конструкції розширювального бака фланцевого типу є:

• Гумова мембрана;
• Фланець;
• Ніпель.

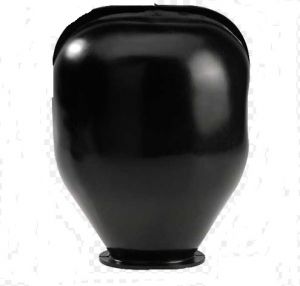

Основним елементом конструкції такого бака є гумова мембрана, яка має форму овалу. На вигляд вона походить на гумову ємність, яка також може мати відносно чималий обсяг. Іншими словами - особливість розширювального бака фланцевого типу в тому, що він не має металевого корпусу, в якому розміщується робочий газ, поряд з теплоносієм. Така мембрана призначена для розташування всередині надлишку обсягу теплоносія, і не розділяється на відсіки. Відповідно, вода (або антифриз) знаходиться всередині мембрани, без наявності поруч робочого газу. Залежно від надлишку тиску, викликаного теплоносієм, компенсація його проходить завдяки розширенню стінок мембрани.

У такій конструкції, природно, навантаження на мембрану буде значно вище, ніж при використанні розширювального бака мембранного типу. Тому, по-перше, мембрана, незважаючи на термостійкість, повинна бути еластичною, по-друге, - розташовувати її необхідно таким чином, щоб теплоносій чинив тиск максимально рівномірно по всіх стінок мембрани. При відсутності рівномірного навантаження, є ймовірність розриву мембрани. В такому разі, вона підлягатиме заміні - це можна буде зробити за допомогою фланця, який закріплюється болтами.

Для того, щоб знизити ймовірність пошкодження мембрани під тиском, виконують її закріплення до ніпеля. Закріплення проводиться з використанням з'єднання з різьбленням.

Основна особливість конструкції розширювального бака має свою перевагу - виходячи з того, що стінки бака не металевими, а гумові, бак не може піддаватися впливу іржавіння і корозії. Швидше, цим виразно також пояснюється їх популярність у використанні.
