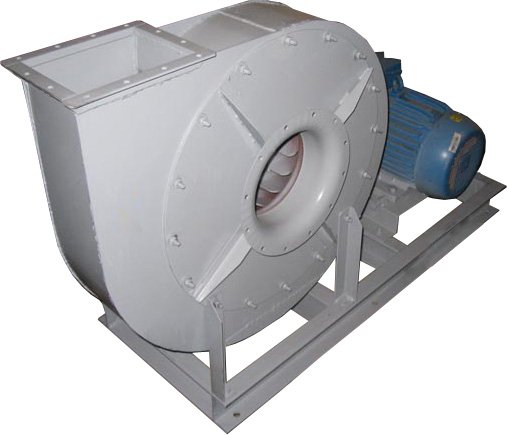

ВВД-11,2 (22,0/1000)

Артикул: -

(0)

Вентилятор, сконструйований за першою схемою виконання, загальнопромислового та вибухонебезпечного застосування.

Потужність електродвигуна - 22,0 кВт;
Частота обертів вала двигуна - 1000 об / хв;
Продуктивність - 13,1 тис. м³ / год;
Повний тиск - 2500 Па.

Характеристики

Производитель Украинские

Производство Украина

Загальні характеристики вентилятора ВВД-11,2 (22,0/1000)

Вентилятор ВВД-11,2 (22,0/1000) - радіальний вентилятор високого тиску, який застосовує у роботі відцентрове обертання робочого колеса. Застосування його актуально для багатьох сфер і різних напрямків - починаючи від промислового, закінчуючи загальногосподарських (застосування для вентиляції житлових будинків). Особливістю вентилятора є можливість виконання всмоктування, а також нагнітання повітря, чим і забезпечується можливість його широкого застосування.

Широке застосування вентилятора також пояснюється наявністю двох типів виконань його конструкції:

Загальнопромислова;
Вибухозахищена.

У процесі роботи вентилятора робоча суміш газів надходить і переміщається по корпусу в односторонньому напрямку.

При конструюванні вентилятора виконується облік усіх вимог щодо безпеки його застосування. Матеріали та інші вимоги до конструкції вентилятора підбираються згідно ТУ 27-32-2148-77.

Матеріали для конструкції і тип виконання вентилятора ВВД-11,2 (22,0/1000)

Властивості і характеристики вентилятора ВВД-11,2 (22,0/1000) щодо можливостей його застосування безпосередньо визначаються тим, який матеріал був задіяний в конструкції вентилятора. Відповідно, існує наступне визначення типу вентилятора, залежно від матеріалу, з якого він виконаний:

Загальнопромисловий вентилятор виконується з вуглецевої сталі. Такий вентилятор застосовується в просторі і з робочим речовиною (сумішшю газів), в якому відсутні домішки вибухонебезпечного характеру, а також ті домішки, які знижують ступінь стійкості вуглецевої сталі до впливу корозії;
Вибухозахищений вентилятор сконструйований небудь з різнорідних металів, або з нержавіючої сталі. Даний тип пристрою застосовується з сумішами газів, у складі яких присутні вибухонебезпечні речовини, а також володіє підвищеним ступенем стійкості до корозійних та іншого роду агресивним впливам.

Переваги вентилятора ВВД-11,2 (22,0/1000)

Простота застосування та обслуговування;
Продуманість і безпеку конструкції;
Зручність заміни елементів та приєднання патрубків;
Можливість роботи в тривалому часовому проміжку;
Регулювання параметрів роботи;
Застосування в різних напрямках.

Сфери застосування і функції вентилятора ВВД-11,2 (22,0/1000)

Застосування вентилятора ВВД-11,2 (22,0/1000) актуально для таких систем і напрямів:< / p>

Вентиляційні системи (найбільш часто застосовується в шахтах і елеваторах, а також у великих промислових цехах);< / li>
Промислові системи кондиціювання, а також системи кондиціонування великих будівель;
Повітряні системи опалення промислового напрямку;
Технологічні сушильні установки;
Санітарно-виробничі системи;
Інші технологічні пристрої.

Незалежно від типу системи, установка ВВД-11,2 (22,0/1000) та його застосування можливе в тому випадку, якщо сама система (установка) і переміщуване речовина відповідає вимогам і параметрам експлуатації вентилятора.

У роботі вентилятор ВВД-11,2 (22,0/1000) може виконувати дві основні функції:

Нагнітання повітряних або газових сумішей в простір приміщення або робочої установки (приклади - сушильна піч) для забезпечення ефективного перебігу робочого або технологічного процесу;
Всмоктування і переміщення суміші газу або повітря в робочому просторі, що сприяє оновленню потоку і забезпечує примусову вентиляцію.

Умови експлуатації вентилятора ВВД-11,2 (22,0/1000)

Діапазон температури повітря в робочому просторі -40 ... + 40 ° С;
Клімат помірного типу з категорією розміщення робочого приміщення 3 (група У3 згідно ГОСТ);
Максимум складових частинок пилу 150 мг / м ^3;
Максимальний допустимий рівень вібрації вентилятора в його робочому стані 5 мм / с.

Характеристики переміщуваної вентилятором газової суміші

Чи не липкий склад;
Суміш без наявності довгих волокон;
Максимальна температура суміші (речовини) для загальнопромислового виконання 80 ° C.

Схема розміщення і повороту корпусу вентилятора ВВД-11,2 (22,0/1000)

На схемі представлений вид вентилятора з боку всмоктування робочої суміші.

Позначення:

ПР - вентилятори правого обертання;
Л - вентилятори лівого обертання.

Конструкція і особливості функціонування вентилятора ВВД-11,2 (22,0/1000)

Вентилятор виконується згідно з першою схемою виконання, в основі якої - установка робочого колеса вентилятора на вал комплектуючого електродвигуна.

Загальна конструкція вентилятора ВВД-11,2 (22,0/1000) включає в себе сім основних елементів:

Корпус;
Вхідний патрубок;
Робоче колесо;
Колектор;
Електродвигун;
Вузол підшипників;
Станина.

Вищеперелічені елементи конструкції вентилятора можуть бути підібрані індивідуально за параметрами, відповідним користувачам. Також їх в будь-який момент можна замінити при такій необхідності, щоб у підсумку конструкція вентилятора була придатною для роботи в нових умовах, на випадок, якщо користувач вирішить поміняти параметри системи або використовувати вентилятор спільно з іншим обладнанням.

Електродвигун

Загальнопромислова модель вентилятора застосовує в конструкції асинхронний трифазний електродвигун марки АІР. Вибухозахищена конструкція комплектується двигуном з наявністю відповідного захисту. Показник потужності і кількість обертів вала двигуна вентилятора ВВД-11,2 (22,0/1000) за хвилину становить 22,0,0 кВт і 1000 оборотів відповідно. Підключення вентилятора до мережі електроживлення забезпечується застосуванням колодки з клемами.

Вхідний патрубок

Патрубок приєднується до конструкції вентилятора за допомогою фланцевого з'єднання. За допомогою даного патрубка робоча речовина, повітря або суміш газів надходить у корпус (до робочого колеса) вентилятора. Патрубок в першу чергу виконує спрямовану подачу суміші, щоб у підсумку вона захоплювалась робочим колесом ефективніше.

Робоче колесо

Робоче колесо ВВД-11,2 (22,0,0 / 1000) - відцентрове, з радіально розміщеними на ньому 12 лопатями , відігнутими назад. Обертання колеса, залежно від його виконання, може здійснюватися в право- або лівосторонньому напрямку. Лопаті виконують загарбання суміші, що надходить від вхідного патрубка, під дією обертання створюють необхідний тиск і виконують переміщення суміші по простору корпусу вентилятора. Також кут нахилу лопатей спеціально розрахований, щоб переміщувана ними суміш не розсіювалися, а рухалася в єдиному односторонньому напрямку, і внаслідок цього повністю виводилася з корпусу.

Корпус

Корпус ВВД-11,2 (22,0/1000) виконаний у формі равлика. Для конструювання застосовується листовий матеріал (згідно виконанню загальної конструкції вентилятора). З'єднання виконуються із застосуванням зварних швів. Усередині корпусу розміщується робоче колесо. Також корпус оснащується фланцями для приєднання патрубків. Виведення суміші проводиться через вихлопний отвір в його конструкції.

Колектор

Колектор - встановлюється на виході суміші з корпусу вентилятора і забезпечує її переміщення в робочий простір або систему. Для кріплення колектора застосовуються фланцеві з'єднання.

Станина

Корпус і електродвигун ВВД-11,2 (22,0/1000) монтується на зварену (у більшості випадків чавунну) станину. Станина також забезпечує закріплення вентилятора на його робочої поверхні. Для кріплення задіюються монтажні болти і отвори, які розміщені в підставі станини. Можна закріпити вентилятор на поверхні фундаменту, а також із застосуванням віброізоляторів, якщо стоїть знизити рівень робочої вібрації пристрою.

Характеристика	Значення
Номер виконання	1
Тип електродвигуна	АИР200М6
Потужність електродвигуна, кВт	22,0
Частота обертання вала двигуна, об/хв	1000
Повний тиск, Па	2500
Продуктивність, тис. м³/год	13,1
Гранично-допустима температура газових сумішей, °С	+80
Гранияна концентрація бруду та пилу, мг/м³	150
Допустима вибрація вентилятора, мм/с	5
Діапазон температур для експлуатації, °С	-40…+40
Маса вентилятора, кг	1103

Акустичні характеристики вентилятора ВВД-11,2 (22,0/1000)

Номер виконання	Кількість обертів вала за хвилину, хв^-1	Значення Lpi, дБ в октавних смугах f, Гц							Lpa, дБА
Номер виконання	Кількість обертів вала за хвилину, хв^-1	125	250	500	1000	2000	4000	8000	Lpa, дБА
1	840	103	95	96	99	94	90	86	78
	900	105	97	98	101	96	92	88	80
	960	106	98	99	102	97	93	89	81
	1060	109	101	102	105	100	96	92	84
	1140	111	103	104	107	102	98	94	86
	1210	112	104	105	108	103	99	95	87
	1300	114	106	107	110	105	101	97	89
	1380	116	108	109	112	107	103	99	91
	1480	117	110	111	114	109	105	101	93

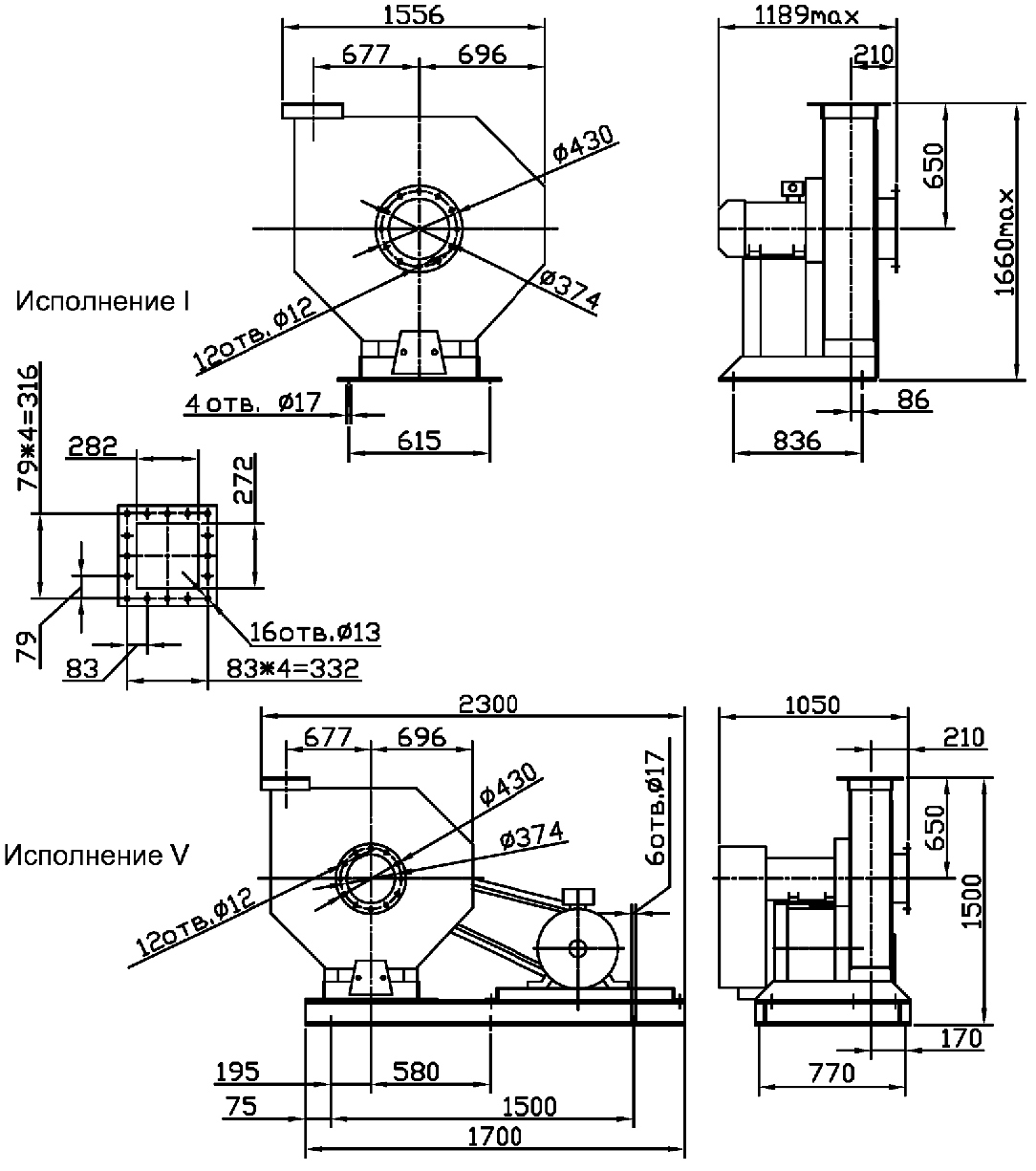

Габариты (22,0/1000)

Позначення:

Pv - повний тиск, Па;
Q - продуктивність, тис. м³/ год;
Ny - настановна потужність, кВт;
n - частота обертання робочого колеса, об/хв;
ŋ - ККД.
