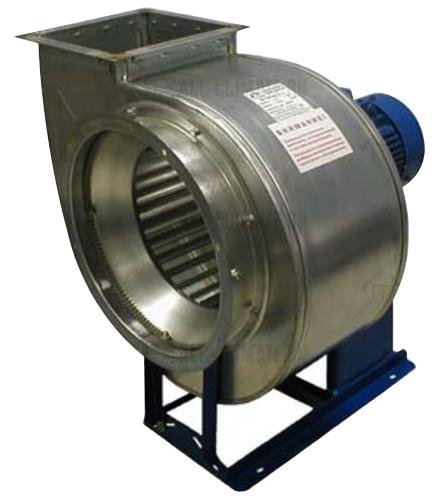

Вибухозахищений вентилятор ВЦ 4-70-5 (3,0/1500) ВЗ з відцентровим колесом - загальні характеристики та експлуатація

Дана модель вентилятора є актуальною для систем, які встановлені в приміщенні з наявністю газів і парів підвищеного агресивного впливу, а також речовин з вибухонебезпечним характером. В основі роботи пристрою застосовується робоче колесо, яке обертається під дією відцентрових сил. Обертання його може виконуватися як в правостороннем, так і в лівосторонньому напрямку.

Всі вимоги щодо експлуатації даного вентилятора встановлені відповідно до ПУЕ - «Правилами влаштування електроустановок».

Конструкція вентилятора також повинна бути придатною в умовах, описаних в ТУ У 29.2-00909779-001-2002.

Згідно даних правил, вентилятор моделі ВЦ 4-70-5 (3,0 / 1500) ВЗ може застосовуватися при таких умовах і з такими речовинами:

• Робоча система встановлення вентилятора виконує переміщення газових сумішей і речовин вибухонебезпечного характеру, які згідно Правил класифікуються за категоріями 1 і 2, груп речовин Т1, Т2, Т3;
• Домішки та суміші газів агресивного і вибухонебезпечного характеру, які переміщуються в використовуваної системі, не повинні агресивно взаємодіяти з матеріалами, з яких сконструйований вентилятор, а також не повинні впливати на ступінь його стійкості до агресивного впливу, зокрема, до впливу корозії.

У зв'язку з цим, для конструювання вентилятора застосовуються матеріали, які відповідають даним вимогам. Такими є нержавіюча сталь і сплави алюмінію. Також, для запобігання появи іскор місцях установки вала, застосовуються латунні вставки, оскільки латунь - досить міцний і стійкий до впливу матеріал, що не утворює іскор.

Застосування вентилятора моделі ВЦ 4-70-5 (3,0 / 1500) ВЗ досить широке, але найчастіше він використовується в таких системах і напрямах:

• Холодильне обладнання;
• Системи кондиціювання повітря;
• Системи вентиляції;
• Різні виробничі системи та установки;
• Системи санітарно-виробничого напрямку;
• Установки технологічного типу.

Також в комплект з вентилятором надається електродвигун вибухонебезпечного виконання марки 4ВР100S4 (потужність його становить 3,0 кВт при частоті обертів вала 1500 об / хв). Приєднання даного двигуна до загальної конструкції виконується за допомогою валу (як належить згідно зі схемою виконання конструкції вентилятора 1).

Умови експлуатації вентилятора ВЦ 4-70-5 (3,0 / 1500) ВЗ

Вентилятор застосовується в умовах помірного клімату категорії У3, відповідно до вимог наданої документації.

Основні показники для речовини і робочого середовища установки вентилятора:

• Повітря в робочому приміщенні з температурою в діапазоні -40 ... + 40 ° С;
• Температура газової або газо-повітряної суміші, яка використовується системою і вентилятором, до 80 ° С;
• Наявність пилових і волоконних частинок у складі газової суміші до 100 мг / м ^3.

Вентилятор ВЦ 4-70-5 (3,0 / 1500) ВЗ не можна застосовувати при таких умовах:

• У вживаному обладнанні або системі виробляється нагрівання газоподібної вибухонебезпечної суміші до показника температури вище струми самозаймання речовини;
• Переміщення газоподібної суміші з наявністю вибухонебезпечної домішки виконується під надлишковим тиском;
• Переміщувана вибухонебезпечна суміш газів включає до складу частинки пилу вибухового характеру;
• Суміш включає до складу додатковий кисень.

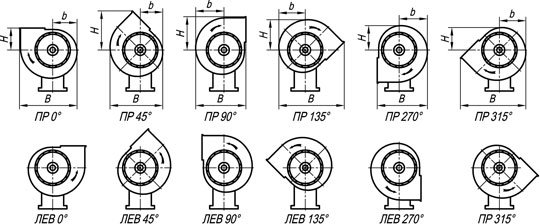

Схема розташування і повороту корпусу вентилятора ВЦ 4-70-5 (3,0 / 1500) ВЗ

Вказано вид з боку всмоктування суміші.

ПР - вентилятор з колесом правого обертання;

ЛЕВ - вентилятор з колесом лівого обертання.

Конструкція і особливості функціонування вентилятора ВЦ 4-70-5 (3,0 / 1500) ВЗ

Вентилятор складається з п'яти основних елементів конструкції:

• Корпус;
• Колектор;
• Робоче колесо;
• Електродвигун;
• Станина.

Корпус даного вентилятора також називають равликом, в силу його спіралевидної форми.

До корпусу для подачі газоподібної суміші приєднується вхідний патрубок, в якому встановлюється колектор. Колектор вентилятора має форму конуса. Шляхом переміщення колектора по осі його установки в патрубку, можна збільшити або зменшити кількість подачі суміші. Від колектора переміщувана суміш передається до робочого колеса, звідки далі переміщається по корпусу під тиском.

Робоче колесо вентилятора - радіальне, відцентрове. Для захоплювання суміші газів і освіти тиску для переміщення його в корпус колесо оснащене лопатками (12 штук). Лопатки розміщуються на колесі радіально, і мають форму, відігнуту назад, для максимально ефективної роботи. Складові колеса - передній і задній диск - з'єднуються маточиною. Колесо може обертатися як в праву, так і в ліву сторону, в залежності від роботи вентилятора. Від лопаток колеса переміщувана суміш змінює напрямок на 90 градусів, і радіально виводиться з корпуса через вихлопний отвір.

Електродвигун закріплюється із застосуванням валу. Двигун також має захист від вибуху, завдяки чому може безпечно застосовуватися у відповідному середовищі.

Всі елементи вентилятора, а також електродвигун, встановлюються на станині. Станина виконана із застосуванням зварювальних швів. У верхній її частині розміщується корпус вентилятора з іншими елементами всередині. Нижня частина станини оснащена монтажними отворами, які дозволяють закріпити конструкцію вентилятора на поверхні установки. Також установку можна виконати на віброізоляторах (в комплекті з вентиляторів надаються віброізолятори ДО39 в кількості 5 штук).
