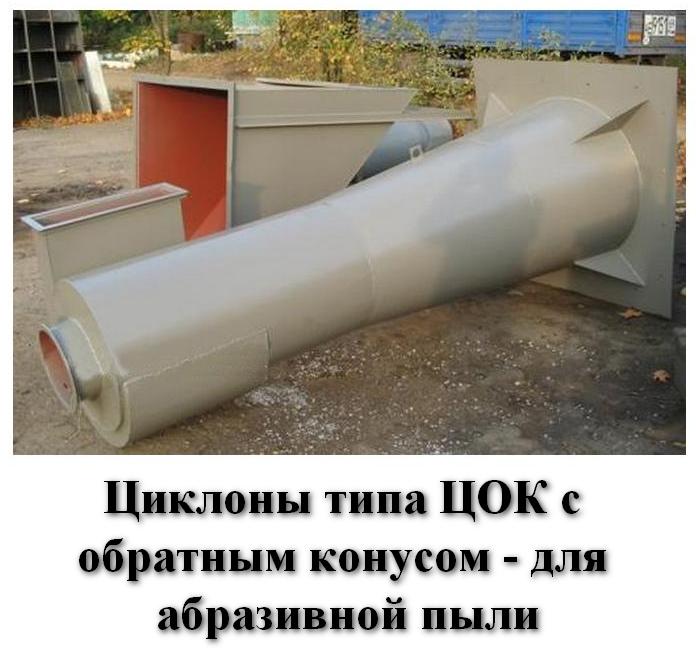

Циклон ЦОК-3

Артикул: -

(0)

Циклон ЦОК-3 призначений для очищення повітря від сухого пилу, що не злипається. Дуже ефективний у роботі з високоабразивним пилом.

Характеристики

Продуктивність по повітрю: 515-748 м³/ч
Діаметр: 200 мм
Висота: 1040 мм
Розмір патрубка: 52х200 мм
Маса: 20,38 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМІТКА: ціни на циклони ЦОК з бункером і висувним ящиком дані нижче в таблицях.

Циклон ЦОК-3 спроектований для роботи в сфері металообробки. Даний апарат очищає аспіраційні системи від пилу підвищеної абразивності і липкого пилу в виді виключно тальку і сажі. Не застосовується для очищення повітря від інших типів липкого пилу. Очищає повітря за рахунок центробежної сили, що відокремлює пил від повітряних потоків. Пил накопичується в бункері. За рахунок конструкції зворотного конуса, високоабразивний пил не так інтенсивно стирають апарат.

Масова концентрація пилу в очищуваному газі, г/м³ – 1000, для пилу, який злипається слабо не більше 1000, для пилу, який має середній відсоток злипання 250. Температура очищуваного газу, °С не більше 150. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500). Коефіцієнт гідравлічного опору циклонів: для одиночного виконання 95. Тиск в циклоні 1150 Па. Оптимальна швидкість в циклоні 4,5 м/сек.

Циклон ЦОК-3 – технічне обслуговування

Процес вивантаження пилу з бункера циклона може здійснюватися двома способами: або безперервно, або періодично. У першому випадку пил транспортується за допомогою сміттєвих контейнерів, автомашин, євромішків. У разі безперервного пневматичного видалення, пил може транспортуватися з бункера безпосередньо, при цьому потрібен спеціальний пиловий засув і електропривод.

Більш докладну інформацію про циклони типу ЦОК дивіться ТУТ!

Схема установочних розмірів до циклону ЦОК-3

COK_4ertej_ukr

Таблиця установочних розмірів до циклону ЦОК-3

Розміри, мм
D	D1	D2	Н	АхБ
200	420	100	1040	52х200

Циклони ЦОК з бункером

Циклон ЦОК-3 для абразивного пилу, в комплекті з бункером
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-3	515-748	468	2040	45,7	1960

Схема установочних розмірів до циклону ЦОК-3 з бункером

COK_4ertej_bunker_ukr

Таблиця установочних розмірів до циклону ЦОК-3 з бункером

Розміри з бункером, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
200	100	468	260	400	150	2040	1000	400	100

Циклони ЦОК з висувним ящиком

Циклон ЦОК-3 для абразивного пилу, в комплекті з висувним ящиком
Циклон	Продуктивність, м³/ч	Розміри, мм		Маса, кг	Ціна, грн. з ПДВ
		D H
Циклон ЦОК-3	515-748	500	1540	54,19	2520

Схема установочних розмірів до циклону ЦОК-3 з висувним ящиком

COK_4ertej_yashik_ukr

Таблиця установочних розмірів до циклону ЦОК-3 з висувнимм ящиком

Розміри з висувним ящиком, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
200	100	500	260	400	150	1540	1000	400	100

Характеристики
№ Циклона	ЦОК-3
Продуктивнiсть по повiтрю	515-748 м³/ч
Дiаметр	200 мм
Висота	1040 мм
Розмір патрубка	52х200 мм
Маса	20,38 кг
