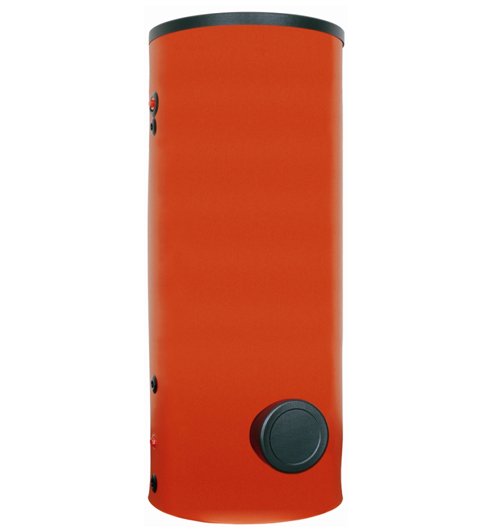

Акумулюючий бак Drazice NAD 500 v5
Акумулююча ємність Drazice (Дражице) NAD 500 v5 має два спіралеподібних рекуператора, застосовується для акумулювання надмірного тепла від теплового генератора системи обігріву. Застосовується з електричним котлом, тепловим насосом. Має знімну теплоізоляцію.
Акумулюючий бак Drazice NAD 500 v5
Накопичувальний бак був розроблений для акумулювання зайвого тепла від теплового генератора системи обігріву. Функціонує цей накопичувальний бак разом з електричним котлом, сонячним колектором, твердопаливним котлом і тепловим насосом. За формою апарат круглий, тип установки - вертикальний, встановлюється на підлозі.
Характеристика накопичувальної ємності Drazice (Дражице) NAD 500 v5:
- Ця модель бака має два рекуператора спіральних за формою, площа поверхні становить 1,5 м2 для установки ще однієї обігрівальної системи, наприклад теплового насоса або сонячного колектора;
- 5 патрубків в діаметрі 5/4", 2 патрубка діаметром 1/2", 2 патрубка діаметром 1". На прохання клієнта, кількість і розташування патрубків можна поміняти;
- Щоб встановити електронагрівальний елемент із серії ТРК, (купується як додаткове обладнання) застосовується фланець з міжцентровим проміжком болтів в 210 мм, в звичайному виготовленні фланець йде заглушеним;
- Застосування акумулюючої ємності в системі обігріву разом з електричним котлом, дозволяє використовувати котел в економному режимі для користувача, застосовуючи для нагріву води ніч, і відповідно оплачувати за електрику по нічному зниженим тарифом;
- Експлуатація накопичувального бака разом з твердопаливним агрегатом, дає можливість використовувати котел в зручному і економному режимі для його господаря;
- Володіє апарат знімною теплоізоляцією з поліуретану (без фреону), вона знаходиться в чохлі з замінника шкіри на змійці;
- Накопичувальний бак і трубчастий рекуператор (теплообмінник) виготовляються зі сталі, всередині нічим не обробляються;
- Доставляється накопичувальний бак з документами, кріпленнями, ручкою термостата і прокладкою.
Розріз акумулюючого бака Drazice NAD 500 v5
Умовні позначення на розрізі акумулюючого бака Drazice NAD 500 v5
|
|||
| 1. |
Входи води в аккум. бака, внутрішній G 5/4".
|
7. |
Вихід води з акумулюючого бака (поворотна вода) внутр. G 5/4".
|
| 3. | Вихід акумульованої гарячої води (деаерація) зовн. G 1". | 8. |
Фланець діаметром 210 мм для установки ТРК, окрема сис-ма опалювання, геліосистема, тепловий насос. |
| 4. | Додатковий вихід внутр. G 5/4". | 9. | Вхід опалювальної води, зовн. G 1". |
| 5. | Вхід води в акумулює бак (випуск) зовн. G 1". | 10. | Вихід гарячої води зовн. G 1". |
| 6. | Гільзи для датчиків (термометр, термостат) внутр. G 1/2". |
|
|
|
Акумулюючий бак Drazice NAD 500 v5 |
|||
|
|
|||
Параметри |
Од. вим.. |
Drazice |
|
NAD 500 v5
|
|||
| Об'єм | л | 500 | |
| Максимальний тиск бака | Бар | 6 | |
| Максимальний тиск теплообмінника | Бар | 10 | |
| Макс. температура опалювальної води в баку | ºС | 90 | |
| Макс. температура опалювальної води в теплообміннику | ºС | 110 | |
| Вага | кг | 167 | |
| Поверхня нагріву теплообмінника (нижнього / верхнього) | м2 | 1,5/1,5 | |
| Обсяг теплообмінника (нижнього / верхнього) | л | 10,5/10,5 | |
| Максимальна кількість і потужність електричного нагрівального елемента серії TJ 6/4 " | кс/кВт | 1*9 | |
| Максимальна кількість і потужність електричного нагрівального елемента серії TPK 210-12 [ | кс/кВт | 1*12 | |
| Поліуретанова теплоізоляція без фреону | мм | 100 | |
