Циклони ЦН-15

Найменування

Продуктивнiсть,
м³/ч

Розмiри в мм

Маса,
кг

Цiна, грн., з НДС

          B                         L                     Н

1УП

Циклон ЦН-15-300х1УП

828-954

692

692

2493

170

5474

Циклон ЦН-15-400х1УП

1450-1691

692

692

3000

260

8372

Циклон ЦН-15-450х1УП

1835-2141

790

790

3333

315

10143

Циклон ЦН-15-500х1УП

2270-2645

790

790

3665

370

11914

Циклон ЦН-15-550х1УП

2740-3200

930

930

4024

435

14007

Циклон ЦН-15-600х1УП

3262-3810

930

930

4382

500

16100

Циклон ЦН-15-650х1УП

3825-4460

1032

1032

4735

575

18515

Циклон ЦН-15-700х1УП

4400-5180

1032

1032

5088

650

20930

Циклон ЦН-15-750х1УП

5100-5950

1115

1115

5396

725

23345

Циклон ЦН-15-800х1УП

5800-6740

1115

1115

5704

800

25760

Циклон ЦН-15-900х1УП

5700-9200

1230

1230

6310

980

31556

Циклон ЦН-15-1000х1УП

7100-11300

1330

1330

6926

1170

37674

Циклон ЦН-15-1200х1УП

10200-16200

1530

1530

8248

1600

51520

Циклон ЦН-15-1400х1УП

13900-22200

1720

1720

9470

2130

68586

2УП

Циклон ЦН-15-300х2УП

1656-1908

795

638

2643

270

8694

Циклон ЦН-15-400х2УП

2900-3382

890

724

3350

440

14168

Циклон ЦН-15-500х2УП

4540-5290

1225

880

4066

660

21252

Циклон ЦН-15-550х2УП

5480-6400

1280

935

4374

765

24633

Циклон ЦН-15-600х2УП

6528-7620

1336

988

4682

870

28014

Циклон ЦН-15-650х2УП

7650-8920

1446

1004

5085

995

32039

Циклон ЦН-15-700х2УП

8800-10360

1555

1020

5488

1120

36064

Циклон ЦН-15-750х2УП

10200-11900

1653

1069

5846

1280

41216

Циклон ЦН-15-800х2УП

11600-13500

1750

1118

6204

1440

46368

Циклон ЦН-15-900х2УП

11400-18300

1920

1180

6910

1780

57316

2СП

Циклон ЦН-15-300х2СП

1656-1908

795

638

2940

290

9338

Циклон ЦН-15-400х2СП

2900-3382

890

724

3580

450

14490

Циклон ЦН-15-500х2СП

4540-5290

1225

880

4320

650

20930

Циклон ЦН-15-550х2СП

5480-6400

1280

935

4550

745

23989

Циклон ЦН-15-600х2СП

6528-7620

1336

988

4780

840

27048

Циклон ЦН-15-650х2СП

7650-8920

1446

1004

5150

955

30751

Циклон ЦН-15-700х2СП

8800-10360

1555

1020

5520

1070

34454

Циклон ЦН-15-750х2СП

10200-11900

1653

1069

5845

1225

39445

Циклон ЦН-15-800х2СП

11600-13500

1750

1118

6170

1380

44436

Циклон ЦН-15-900х2СП

11400-18300

1920

1180

6860

1700

54740

3УП

Циклон ЦН-15-650х3УП

11475-13380

2605

1550

6430

2092

67362

Циклон ЦН-15-700х3УП

13200-15540

2772

1643

6890

2313

74479

Циклон ЦН-15-750х3УП

15300-17850

2955

1750

7480

2672

86038

Циклон ЦН-15-800х3УП

17400-20280

3124

2640

7862

2879

92704

3СП

Циклон ЦН-15-650х3СП

11475-13380

2605

1550

6800

2319

74672

Циклон ЦН-15-700х3СП

13200-15540

2772

1643

7255

2457

79115

Циклон ЦН-15-750х3СП

15300-17850

2955

1750

7820

2786

89709

Циклон ЦН-15-800х3СП

17400-20280

3124

2640

8205

3116

100335

4УП

Циклон ЦН-15-400х4УП

5800-6764

1006

1170

3450

820

26404

Циклон ЦН-15-450х4УП

7340-8564

1053

1250

3808

1005

32921

Циклон ЦН-15-500х4УП

9080-10580

1100

1330

4166

1190

38318

Циклон ЦН-15-550х4УП

10960-12800

1218

1468

4524

1420

45724

Циклон ЦН-15-600х4УП

13048-15240

1335

1605

4882

1650

53130

Циклон ЦН-15-650х4УП

15300-17840

1413

1730

5235

1905

61341

Циклон ЦН-15-700х4УП

17600-20720

1490

1855

5588

2160

69552

Циклон ЦН-15-750х4УП

20400-23800

1598

1963

5946

2480

79856

Циклон ЦН-15-800х4УП

23200-27040

1705

2070

6304

2800

90160

Циклон ЦН-15-900х4УП

22860-36580

1904

2324

7010

3510

113022

4СП

Циклон ЦН-15-400х4СП

5800-6764

1006

1170

3700

810

26082

Циклон ЦН-15-450х4СП

7340-8564

1053

1250

4025

965

29963

Циклон ЦН-15-500х4СП

9080-10580

1100

1330

4350

1120

34776

Циклон ЦН-15-550х4СП

10960-12800

1218

1468

4675

1335

41452

Циклон ЦН-15-600х4СП

13048-15240

1335

1605

5000

1550

49910

Циклон ЦН-15-650х4СП

15300-17840

1413

1730

5370

1790

55580

Циклон ЦН-15-700х4СП

17600-20720

1490

1855

5740

2030

63032

Циклон ЦН-15-750х4СП

20400-23800

1598

1963

6065

2330

72347

Циклон ЦН-15-800х4СП

23200-27040

1705

2070

6390

2630

81662

Циклон ЦН-15-900х4СП

22860-36580

1904

2324

7130

3330

103397

6УП

Циклон ЦН-15-500х6УП

13620-15870

1765

1765

4216

1920

59616

Циклон ЦН-15-550х6УП

16440-19200

1920

1920

4624

2280

70794

Циклон ЦН-15-600х6УП

19572-22860

2075

2075

5032

2640

81972

Циклон ЦН-15-650х6УП

22950-26760

2213

2213

5360

3155

98503

Циклон ЦН-15-700х6УП

26400-31080

2350

2350

5688

3670

113954

Циклон ЦН-15-750х6УП

30600-35700

2453

2453

6096

4090

126995

Циклон ЦН-15-800х6УП

34800-40560

2555

2555

6504

4510

140036

Циклон ЦН-15-900х6УП

34290-54860

2860

2860

7360

5660

175743

Циклон ЦН-15-1000х6УП

42600-67800

3180

3180

8226

6400

198720

6СП

Циклон ЦН-15-500х6СП

13620-15870

1765

1765

4550

1820

56511

Циклон ЦН-15-550х6СП

16440-19200

1920

1920

4950

2170

67379

Циклон ЦН-15-600х6СП

19572-22860

2075

2075

5350

2520

78246

Циклон ЦН-15-650х6СП

22950-26760

2213

2213

5695

2920

90666

Циклон ЦН-15-700х6СП

26400-31080

2350

2350

6040

3320

103086

Циклон ЦН-15-750х6СП

30600-35700

2453

2453

6440

3795

117835

Циклон ЦН-15-800х6СП

34800-40560

2555

2555

6840

4270

132584

Циклон ЦН-15-900х6СП

34290-54860

2860

2860

7760

5430

168602

Циклон ЦН-15-1000х6СП

42600-67800

3180

3180

8660

6180

191889

8УП

Циклон ЦН-15-500х8УП

18160-21160

2300

2024

4366

3032

94144

Циклон ЦН-15-600х8УП

20000-32800

2710

2460

5520

4100

127305

Циклон ЦН-15-700х8УП

28400-44000

3100

2840

6150

5230

162392

Циклон ЦН-15-750х8УП

40800-47600

3322

2958

6850

6568

203936

Циклон ЦН-15-800х8УП

46400-54080

3468

3092

7204

7376

229025

8СП

Циклон ЦН-15-500х8СП

18160-21160

2300

2024

4900

3167

98335

Циклон ЦН-15-600х8СП

20000-32800

2710

2460

5880

4250

131963

Циклон ЦН-15-700х8СП

28400-44000

3100

2840

6860

5620

174501

Циклон ЦН-15-750х8СП

40800-47600

3322

2958

7545

7052

218965

Циклон ЦН-15-800х8СП

46400-54080

3468

3092

7920

7796

242066

Циклон ЦН-15

Циклон ЦН-15 використовують в промисловості для очищення повітря від домішок у вигляді пилу, деревини, металу, піску, будматеріалів і т.д. Він дуже ефективний у роботі з пилом розмірами більше середнього.

Циклони ЦН-15 – призначення

Тип циклонів ЦН-15 є найуніверсальнішим очисним устаткуванням, що використовується в промисловості. Безпосереднє призначення даних циклонів - це суха очистка газів, які виділяються в процесі технологічної обробки (спалювання палива, агломерація, сушіння, випалювання і т. д.). Цi циклони також використовуються в якості аспіраційних агрегатів в різних промислових галузях.

Таке широке застосування зумовлено наступними факторами:

• Добре справляється з очищенням повітря 85-95%;
• Можливість використання в будь-якій області;
• Відсутність аналогів (до недавніх пір);
• Проста конструкція.

На цій фотографії зображено циклон в стандартній збірці. Таке виконання виключає його використання в високотоксичних умовах, вибухонебезпечних середовищах і для уловлювання пилу,що має високий відсоток злипання. Для того щоб використовувати циклони даної модифікації в складних умовах, їх за замовленням виготовляють у вибухозахисному виконанні. Таке виконання конструктивно передбачає спеціальні вибухові клапани і мінімальних розмірів бункери, для того щоб вибухонебезпечний пил не мала можливості накопичуватися.

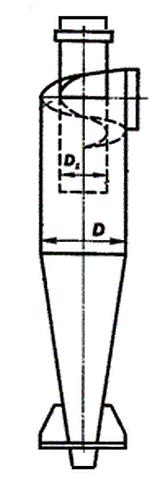

Очищення в циклоні відбувається шляхом руху повітря з пилом по спіралі вниз циклона. При цьому починає діяти відцентрова сила, що примушує частинки повітря зміщуватися до стінок циклона і обсипатися в бункер. Наші клієнти дуже задоволені можливістю широкого спектру використання, якістю, строками виготовлення і ціною на циклони ЦН-15.

Рух матеріалу в циклоні

• З навколишнього середовища суміш повітря, пилу, піску, металу входить в циклон, де починається процес очищення;
• Кут нахилу входу повітря становить 15°, що забезпечує рух по спіралі. За рахунок відцентрової сили тверді частинки після першого звернення починають зіштовхуватися зі стінками циклону і опускатися вниз від входу в бункер (швидкість руху суміші в циклоні становить 4-7 м/с, а число обертів – 4-6);
• Очищене повітря циклона виходить через верхній отвір;
• Деревина залишається в бункері.

У вхідній частині улiткi і в нижній частині конуса допустимо приварювати додаткові металеві листи. Ці місця є найбільш вразливими до зношування, а додаткове покриття допоможе значно продовжити експлуатаційний термін циклона. Листи потрібно приварювати із зовнішньої сторони агрегату. Якщо діаметр циклона становить менше 800 мм, то використовувати його в якості пиловловлювача для абразивного пилу не рекомендується зовсім, так як циклон може незабаром вийти з ладу.

Цi циклони можуть виготовлятися, як в одиночному виконанні, так і в груповому. Основним чинником, що визначає потребу в групових циклонах, є умови, в яких планується їх використовувати. В одній парній групі може бути від двох до восьми циклонів.

Камери очищеного повітря в групових циклонах можуть бути виконані або у вигляді збірки, або у вигляді улiтки. Циклони одиночні виконуються тільки з улiткою.

Умовні позначення типорозміру одиночного і групового циклонів:

Наприклад: ЦН-15Л-600х2УП.

• ЦН - циклон НІІОгаза;
• 15 - кут нахилу вхідного патрубка відносно горизонталі (град.);
• П, Л - «Праве» («Ліве») обертання газу; число після тире (600) - внутрішній діаметр циліндричної частини циклона (мм);
• наступна цифра (2) - кількість циклонів в групі;
• У - з камерою очищеного газу у вигляді «улiткi»;
• З - з камерою очищеного повітря у вигляді збірки;
• П - пірамідальна форма бункера.

Циклони ЦН-15 виготовляються на основі спеціальної вуглецевої сталі і придатні до експлуатаційних умов до -40?С. Якщо температура робочого середовища є нижчою 40 градусів, для його виготовлення застосовують низьколеговану сталь.

Циклони ЦН-15 мають певні пропорції циліндричної і конічної частин (60/40). Вони можуть працювати в залежності від марки в діапазоні від 1 до 60 тис. м?.

ЦН-15-300 - монтаж

Пиловий вентилятор подає повітря в систему, а циклон фільтрує його. Вентилятор знаходиться перед або за циклоном. У першому випадку доцільно розміщувати пиловий вентилятор. У другому (вентилятор після циклону) можна ВЦ 14-46, але при наявності розвихрювача повітря. Без нього продуктивність і тиск погіршуються, що безпосередньо впливає на відсоток очищення повітря. Фахівці рекомендують використовувати наступні марки вентиляторів: ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40, ВЦ 14-46.

Є багато тонкощів в роботі циклонів, що впливають на вибір моделі вентилятора, які розраховуються, щоб зробити систему максимально оптимальною і продуктивною.

Циклон надійно працює при узгодженні наступних елементів:

Діаметр труби на вході, площа парасольки;

• Товщина повітропровода, що з'єднує циклон з парасолькою;
• Загальна довжина системи від зонта до вихлопу
• Потужність вентилятора (продуктивність і тиск);
• Дотримання нормативів забезпечить довговічну роботу системи і відсутність недоречностей в процесі експлуатації. Збалансована система служить в три рази довше.
• Конструктивне виконання.

Циклон може йти в комплекті з бункером. Його розміри, форма, ціна коливаються. Бункер бажано замовляти з розрахунку інтервалів між бажаними періодами очищення (зміна, п'ять змін, інше). Перед запуском замовлення наш фахівець уточнює всі розрахунки.

Досить часто цi циклони монтують на виробництві необґрунтовано. Іноді технічні завдання передбачають роботу з шліфувальною пилом або щось інше, для якого призначений інший циклон, а замовляють цей. Такі ситуації не поодинокі, тому рекомендуємо перед вчиненням замовлення проконсультуватися з фахівцями.

Купити циклони ЦН-15 Ви можете в нашій компанії

Купити оптимальне обладнання за найвигіднішими цінами можна на сайті нашої компанії. Наші фахівці максимально швидко оброблять Вашу заявку і нададуть всю необхідну інформацію, а також нададуть допомогу при виборі необхідного обладнання, враховуючи всі побажання замовника і специфіку приміщення.
