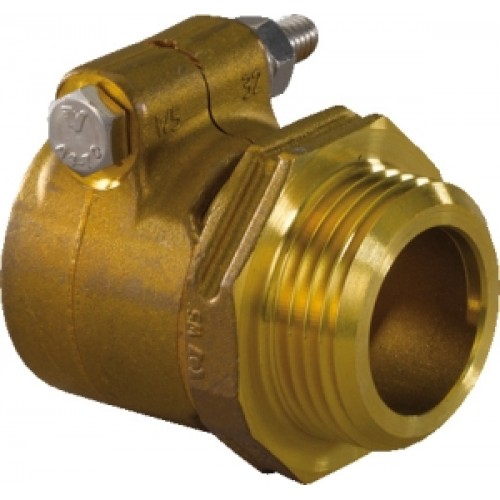

Wipex Затискач наконечник PN6

Основною продукцією компанії Uponor є труби. Їх монтаж здійснимо різними способами, серед яких і використання різних фітингів. Таким з'єднувальним елементом є затискної наконечник PN6 (Uponor Wipex). Він спеціально створений для монтажу труб PE-Xa, виготовлених з поперечносшитого поліетилену (серія яких S5,0), а також систем HDPE.

Будова фитинга досить просте. Він складається з обжимной гільзи - дуже пружного елемента, штуцери, який виготовлений з латуні, стійкої до обесцінкованію (всі етапи виготовлення відповідають DIN EN ISO 6509) і болта, виконаного з нержавіючої сталі. Різьблення, нанесена на фітінг, відповідає категорії G. Даний з'єднувальний елемент допомагає укладати системи із труб Thermo Mini, Thermo Twin, Thermo Single, Supra і Quattro.

Реалізується даний елемент у 8 модифікаціях. Так, для труб РЕХ габаритами 25*2,3 PN6 і 32*2,9 PN6 використовуються елементи з різьбленням (мм/дюйм) 25/1. Довжина такого виробу буде складати 51 мм, а ось ширина - 38 мм для труб менших розмірів і 51 мм для 32*2,9 PN6. Фітинги PN6 з різьбленням 32 / 1¼ ідеальні для труб, розміри яких рівні 40*3,7 PN6 і 50*4,6 PN6. При цьому довжина таких елементів буде 66 мм і 73 мм відповідно, а ширина становитиме 59 мм і 73 мм. Для продукції з габаритами 63*5,8 PN6 і 75*6,8 PN6 підійдуть з'єднувальні елементи з різьбленням 50/2 ". Розміри ж фітингів становитиме (довжина * ширина) 88*88 мм і 91*102 мм. Елементи з самою великий різьбленням 80/3 "підходить для труб 90*8,2 PN6 і 110*10,0 PN6. Першого типу буде відповідати фітінг розмірів 105*123 мм, а другий – 116*145 мм. При цьому вага самого легкого елемента становить 200 г, а найбільш великого - 3 кг. Всі вони ідеально виконають свої функції при тиску в 6 бар.

Реалізація всіх монтажних робіт повинна здійснюватися при температурах, які знаходяться в діапазоні -15ºС і + 40 ° С.
